    En problemstilling som begynner å bli en gjenganger her på MFN (etter hvert som LED'ene begynner å svikte) er hvordan bruke f.eks en Turnigy LED-lisse som er spesifisert til 12Volt på et 4 celle LiPo batteri (15-16Volt)

    Bakgrunn:
    12V LED-lisser vil normalt virke på høyere spenning enn 12V men levetiden på LED'ene reduseres betraktelig, fra flere tusen timer ned til noen titalls!

    Det er mange måter å fikse dette på, men kan f.eks. kjøpe en spenningsregulator som leverer 12V ut. Disse finnes i bøtter å spann på eBay, RC-websjapper eller hos RC-sjappa på hjørne. Jeg kommer ikke til å bruke så mye tid på disse da dette som regel ender opp med en ny elektronikk klump som jeg ikke er interessert i, men problemet kan faktisk løses på en mye enklere måte - ved hjelp av en enkel motstand!

    LED-Lisse:
    Studeres LED-lissa så vil man se at det står grupper av 3 LED i serie med en motstand. Denne motstanden er beregnet for 12V (og kan ikke endres), men det kan på en enkel måte legges til en motstand (R) på tilførsels kabelen til LED-lissa som kompenserer for spenninger som er høyere enn 12Volt.
    Normalt på 12V lisser er det 3 LED i hver LED-gruppe (antallet LED i en gruppe finner du ved å telle LED mellom punktene hvor lissa kan kuttes)
    Størrelsen på denne motstanden er avhengig av hvor mye strøm LED'ene trekker og kan beregnes på følgende måte:

    R = Vdiff / Igroup hvor Vdiff er forskjellen mellom spenningen batteriet leverer og spenningen LED-lissa tåler og Igroup er strømmen en LED-gruppe trekker ganget med antall LED-grupper (en LED-gruppe trekker normalt fra 0,020 Amper og oppover)

    Eksempel: et 4 celle batteri leverer en nominell spenning på ca 15Volt og vi bruker en LED-lise som har 6 LED d.v.s. 2 LED-grupper hvor hver av gruppene trekker ca 20mA (0.020A), dette gir følgende regnestykke:

    R = 3 / (2 * 0.020) = 75Ω som etter å rundes opp til nærmeste verdi i f.eks. E12 seieren(2) blir 82 Ohm, den bør tåle en effekt på 1/4 Watt(1)

    (1) Watt = Vdiff * I = 3 * (2 * 0.020) = 0,12W som forhøyes oppover til nærmeste 0,25 Watt steg -> 0.25Watt (1/4 Watt)

    (2) E12 Serien: Ω: 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82, 100, 120, 150, 180, 220, 270, 330, 390, 470, 560, 680, 820 KΩ: 1, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2, 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82, 100, 120, 150, 180, 220, 270, 330, 390, 470, 560, 680, 820


    Single LED i serie eller parallell:
    Bruker du ikke lisser men lager dine egne kombinasjoner av lysdioder og motstander så vil jeg anbefale å bruke denne kalkulatoren til beregningene

    Hvem,hva,hvor:
    Pris: ca 50øre/stk og oppover alt avhengig av hvor du handler
    Mål: 1 x 1 x 5 mm, 0.2 gram
    Hvor: nærmeste Radio/TV service eller eBay



    Click image for larger version

Name:	LED-lisse.jpg
Views:	1
Size:	23.0 KB
ID:	634232

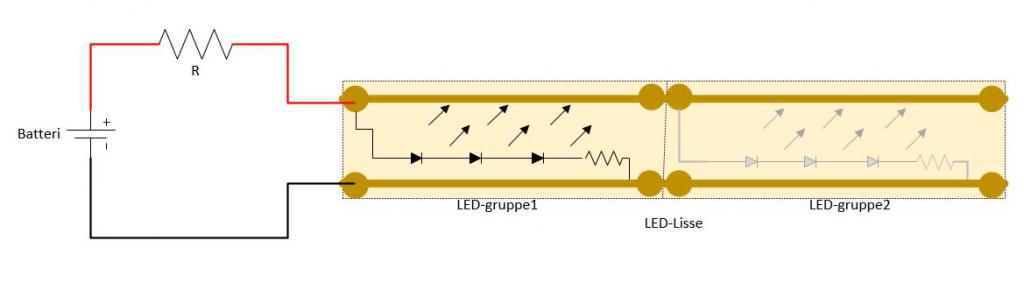

    Et lite skjema som viser hvordan motstanden kobles mellom batteri og LED-lisse:

    Click image for larger version

Name:	res.jpg
Views:	1
Size:	17.1 KB
ID:	634234

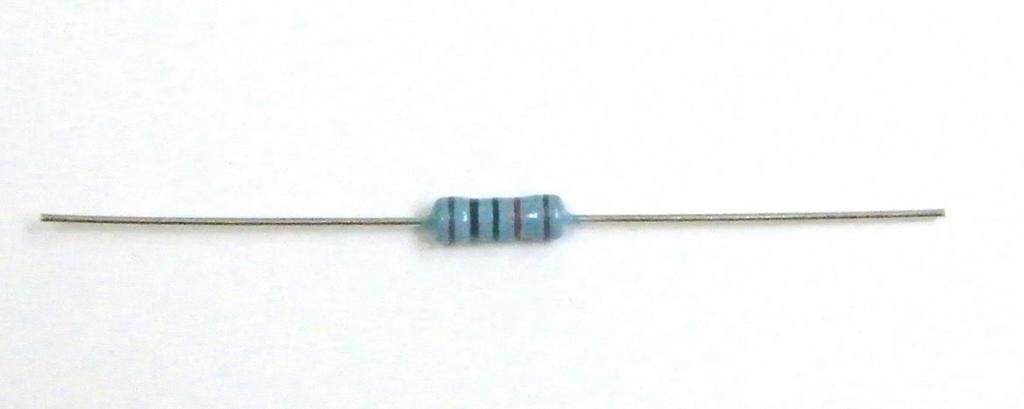

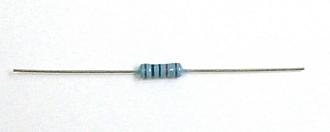

    Bilde av en motstand:
    Last edited by Quadrocopter; 27-03-13, 18:15. Reason: Rettet opp i formel

  • #2
    Som du sier, så er de oftest koblet i serie 3 og 3. Dette er for å minske effekttapet i seriemotstanden. Eksemplet ditt blir da feil med mindre du mener 9 seksjoner av LED-strip'en, evt. 5050 LED som er tre-i-en.
    Fred Larssen

    Comment


    • #3
      Takker, rettet opp formel og utdypet det litt mer!
      Last edited by Quadrocopter; 27-03-13, 11:14.

      Comment


      • #4
        De virker ikke på 3 celler Li-Po ?
        Bfight 210
        De Havilland DH 5 skala 1/5 med SC 91
        De Havilland DH 2 skala 1/5,3
        Phoenix RC Club

        Comment


        • #5
          Jo, men det er døvt å bruke et dedikert batteri til lissa når man bruker 4s motorbatteri.
          Anders Eiebakke
          90078513

          Comment


          • #6
            QUOTE=bth;347293]De virker ikke på 3 celler Li-Po ?[/QUOTE]


            Hva med en 12V zenerdiode egentlig?, dersom man ikke trenger veldig mange Led? f. eks. 1N5349BG.
            Takler 5W, så slipper man å regne ut motstandsverdi.
            Koster rundt en femmer.

            Comment


            • #7

              Det er vel "litt" enklere med en spennings regulator som det blir nevnt i begynnelsen,
              tar litt tid før en finner den riktige lys styrken så det ikke blir en comet i luften.
              eForChina - DC Converter Constant Current 3A Voltage 2-30V LED Driver Battery Charger LM2596
              http://www.eforchina.com/v/126405
              Last edited by Pistepirkko; 07-09-13, 10:11.
