  • Byggeblog: FlyFly F-100 Super Sabre

    Spesifikasjoner:

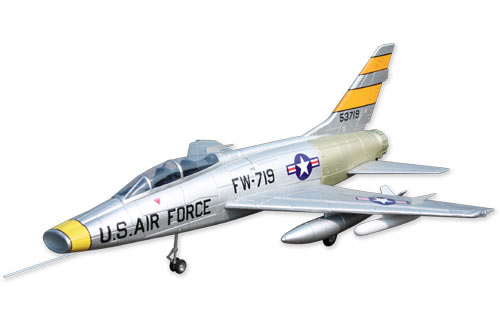

    Modell..................: F-100 Super Sabre fra FlyFly
    Vingespenn...........: 122 cm
    Materiale..............: EPO
    Motor...................: RcLander 90mm
    ESC......................: RcLander (fulgte med i motor/vifte combo)
    Batteri..................: Ukjent enda
    Vekt.....................: "kommer senere"

    Click image for larger version

Name:	a-ffd009_1.jpg
Views:	1
Size:	16.2 KB
ID:	628507
    Lars Norberg

  • #2
    Click image for larger version

Name:	Img_2373.jpg
Views:	1
Size:	73.6 KB
ID:	576009

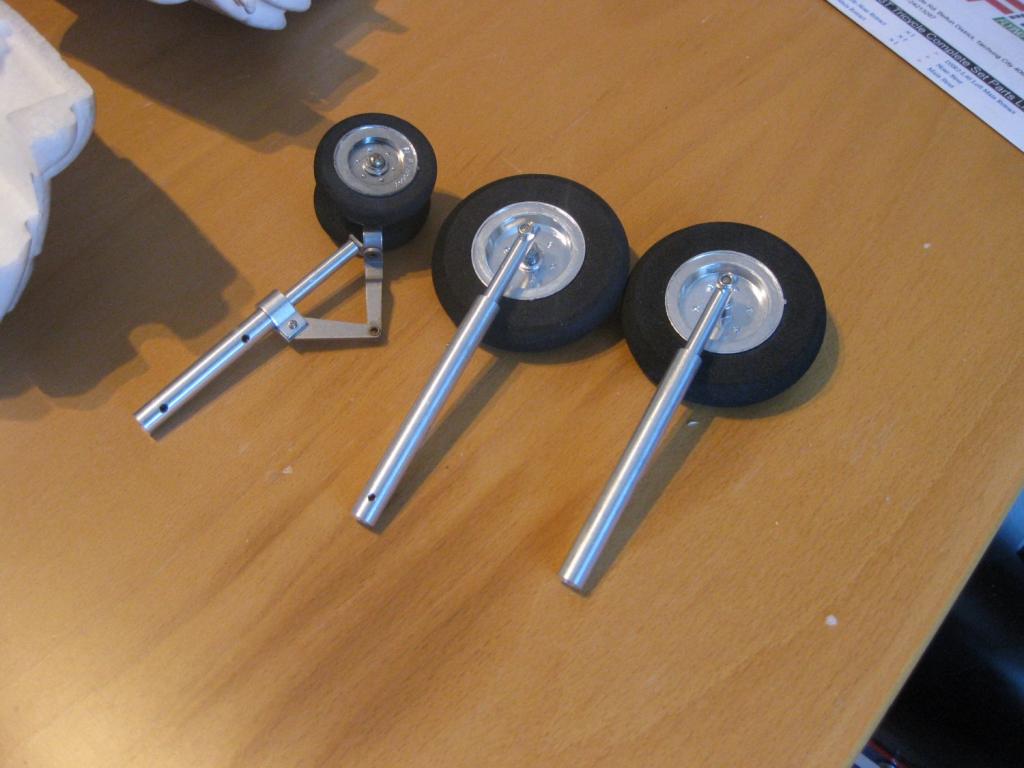

    Understellet som medfølger i settet, det er faktisk fungerende demping men virker litt svakt.

    Click image for larger version

Name:	Img_2369.jpg
Views:	1
Size:	63.4 KB
ID:	576010

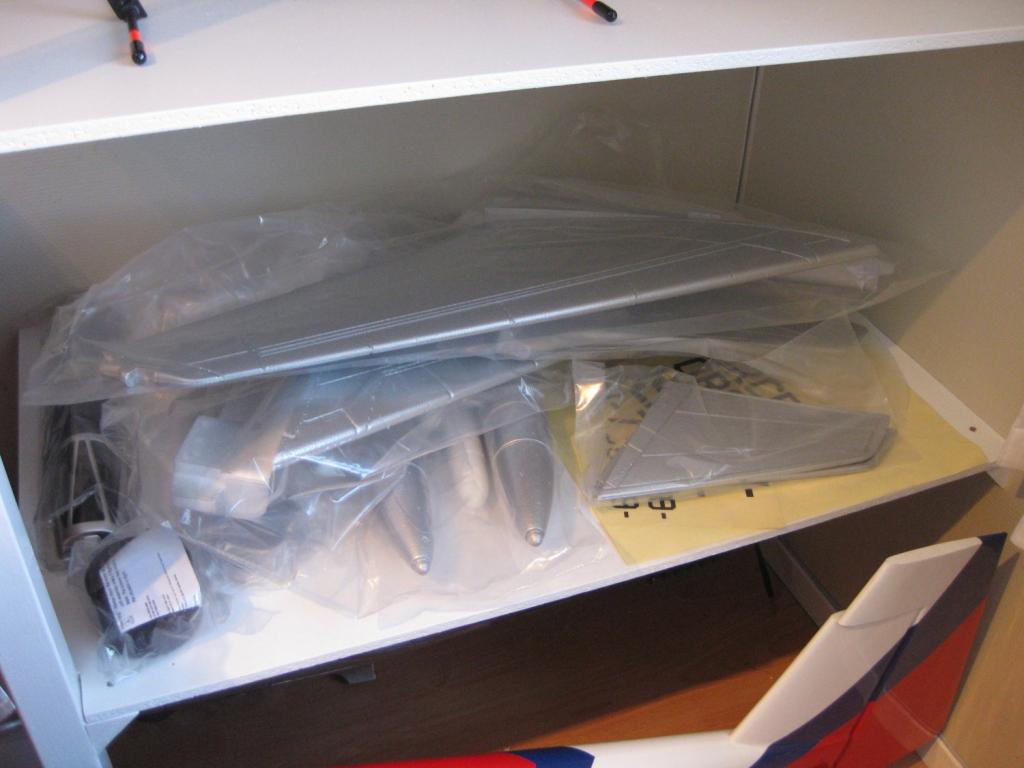

    Esken er tømt og delene er lagt i "lager" hyllen før de blir montert

    Click image for larger version

Name:	Img_2368.jpg
Views:	1
Size:	70.5 KB
ID:	576011

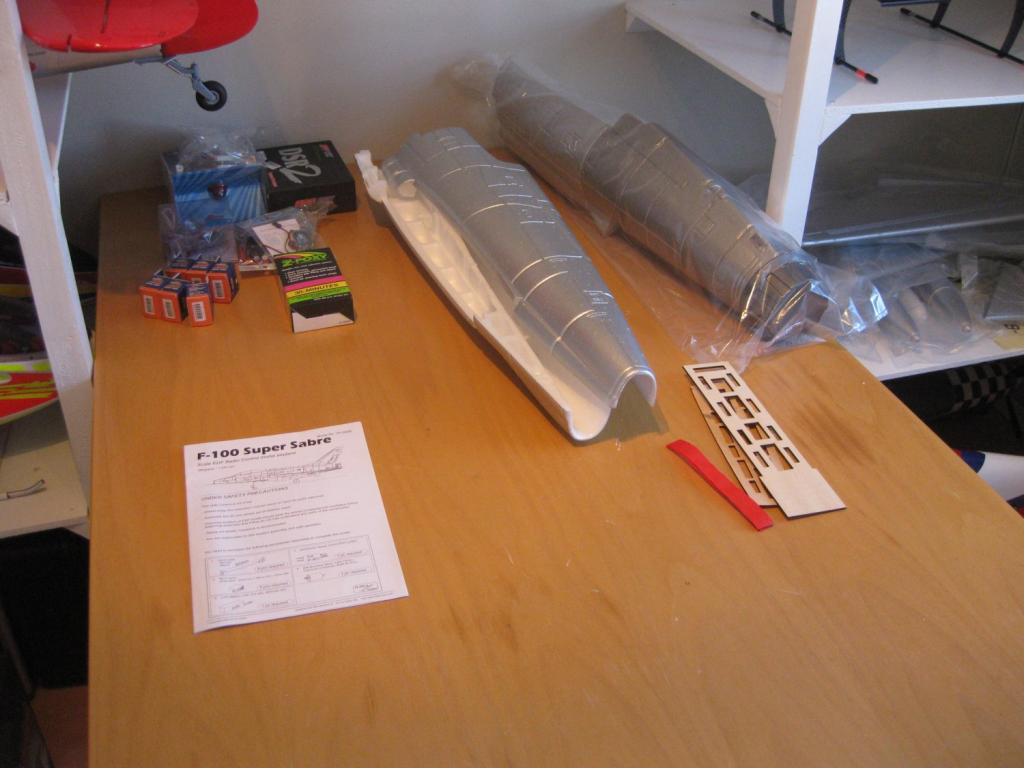

    Første omgang. Delene som skal brukes er lagt på arbeidsbordet sammen med elektronikken

    Click image for larger version

Name:	Img_2375.jpg
Views:	1
Size:	89.8 KB
ID:	576012
    Nesepartiet er limt sammen med 30 minutters Epoxy

    Click image for larger version

Name:	Img_2371.jpg
Views:	1
Size:	68.8 KB
ID:	576013

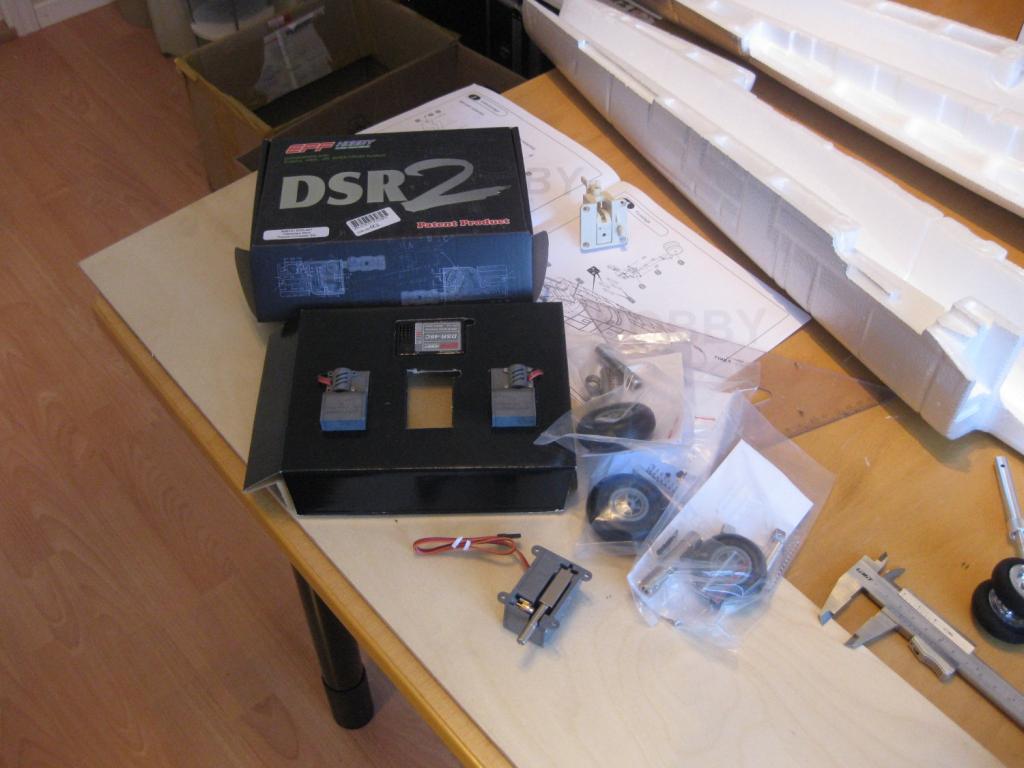

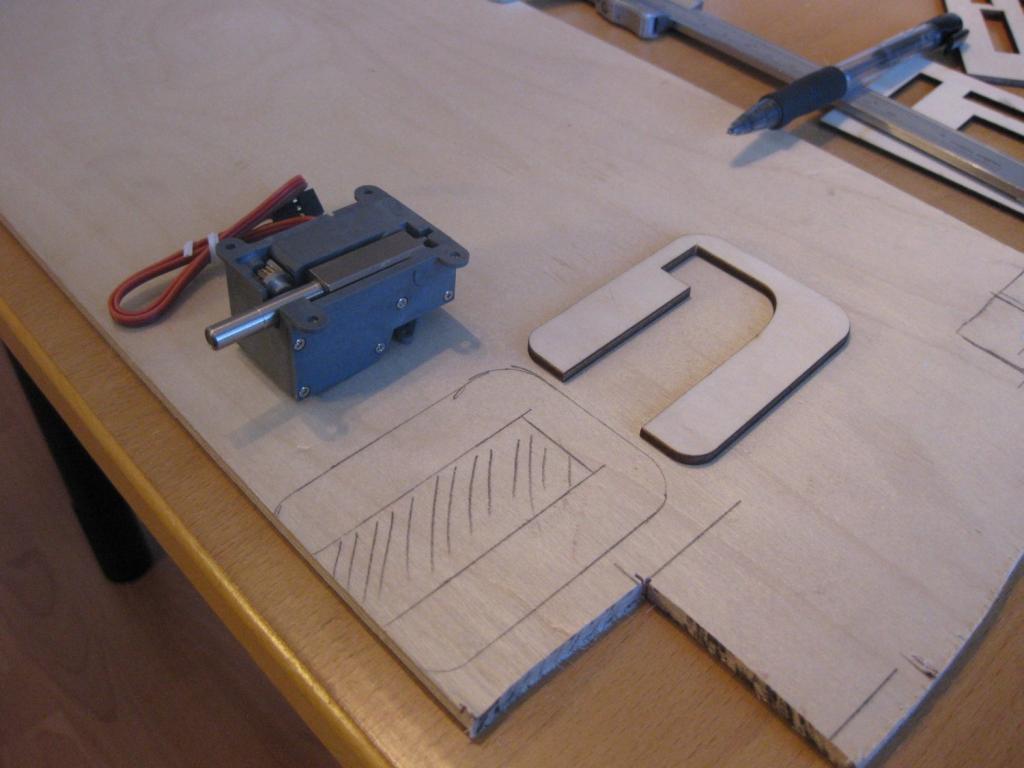

    Siden jeg har gått til innkjøp av elektrisk understell fra Hobbycity må jeg lage nye understellsfester i kroppen.

    Click image for larger version

Name:	Img_2372.jpg
Views:	1
Size:	77.5 KB
ID:	576014
    Elektronisk retracts fra Hobbycity
    HobbyKing Online R/C Hobby Store : Digital Servoless Adjustable Landing Gear set (Upgrade Metal version)

    Click image for larger version

Name:	Img_2374.jpg
Views:	1
Size:	75.4 KB
ID:	576015

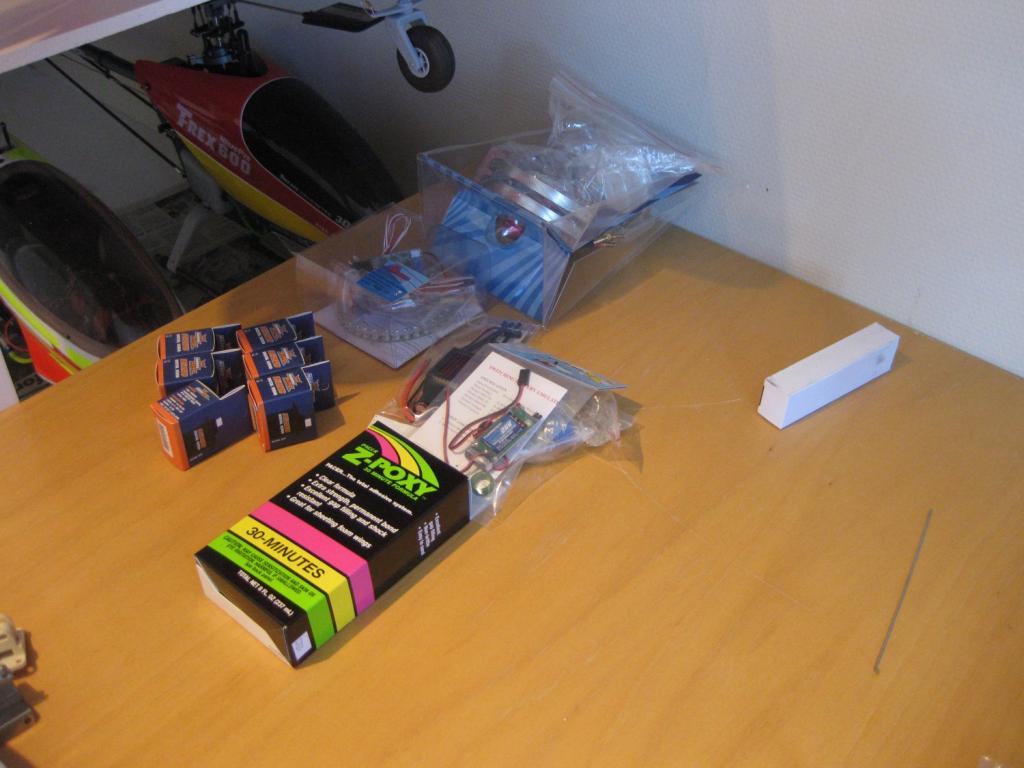

    90mm vifte, regulator, servoer og epoxy lim
    Last edited by Lars N; 12-02-11, 20:45.
    Lars Norberg

    Comment


    • #3

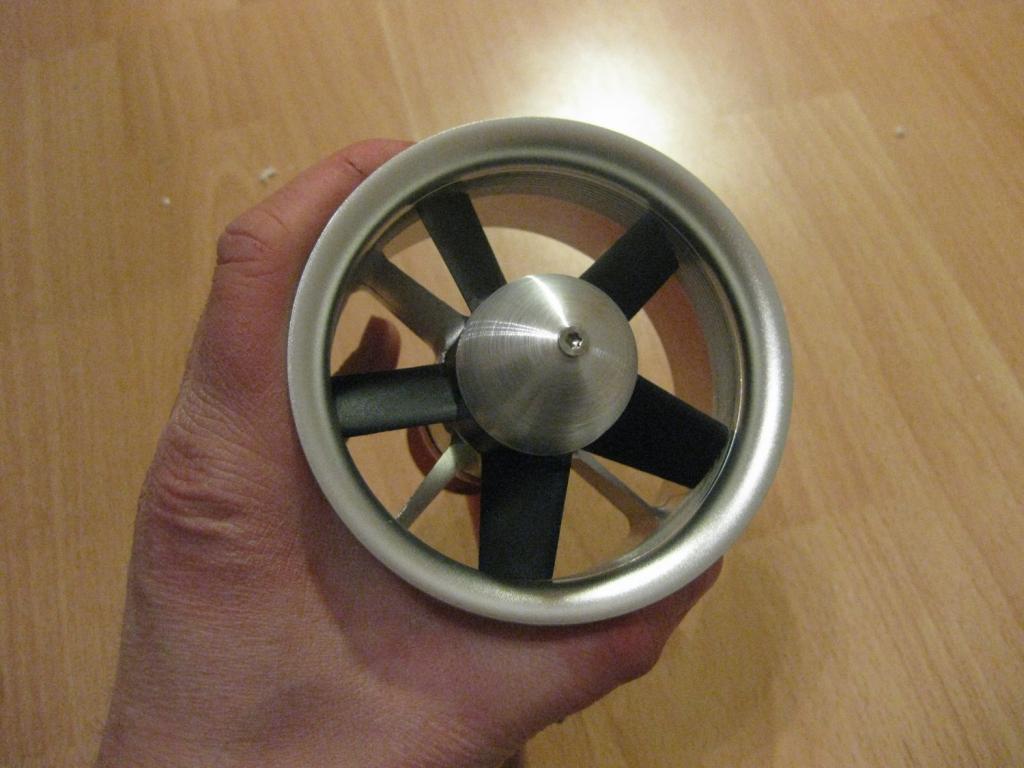

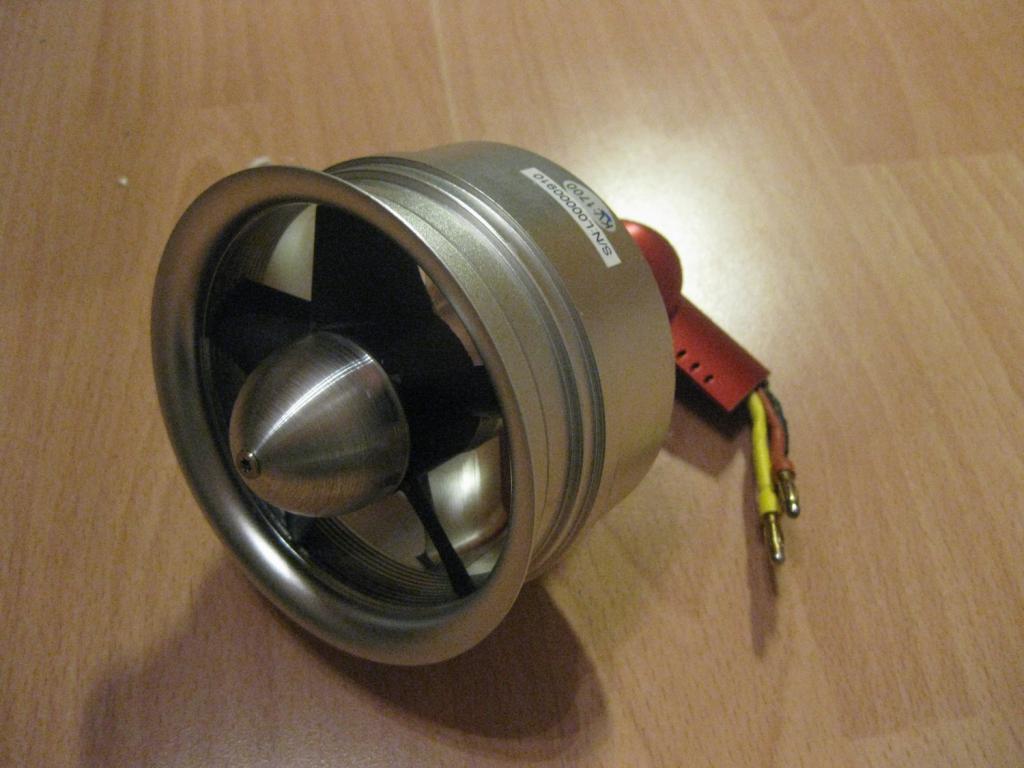

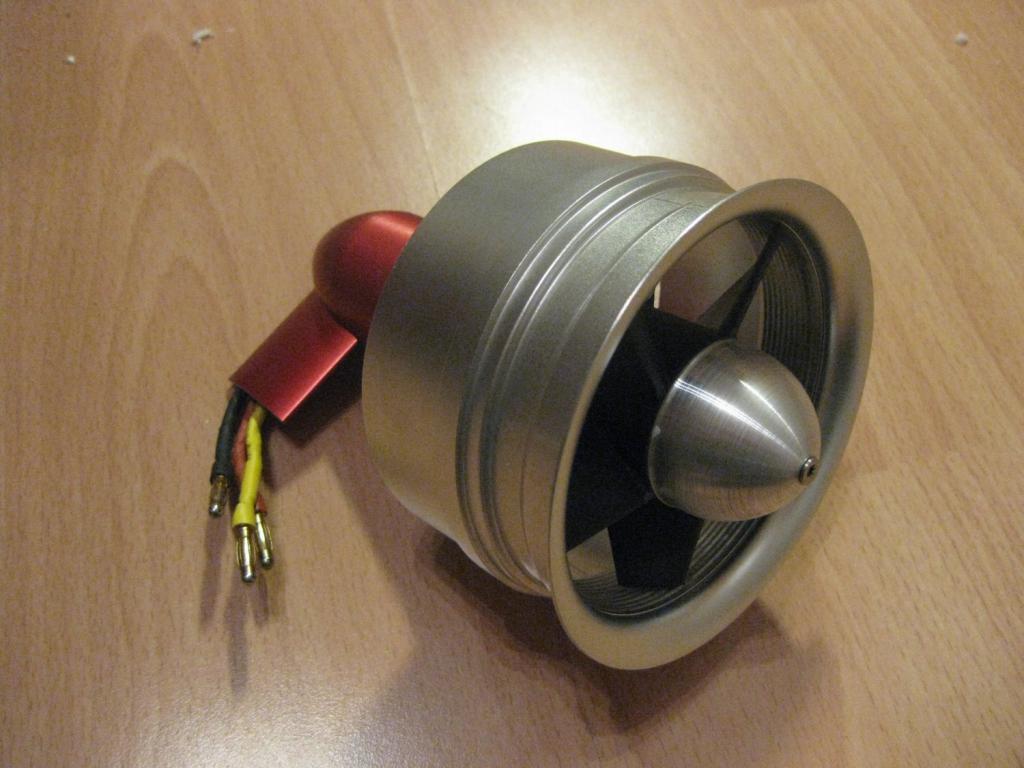

      Motor, regulator og Vifte

      Motoren og viften er kjøpt via EJF.COM som en combo, ferdig balansert vifte cnc maskinert i Aluminium og med KV på 1700, noe som burde teoretisk gi en 38000 runder på motoren.
      http://www.ejf.com/index.php?main_pa...b25ce91fdd176d
      Click image for larger version

Name:	Img_2385.jpg
Views:	1
Size:	79.2 KB
ID:	576041

      Click image for larger version

Name:	Img_2384.jpg
Views:	1
Size:	81.3 KB
ID:	576042

      Click image for larger version

Name:	Img_2383.jpg
Views:	1
Size:	79.5 KB
ID:	576043

      Click image for larger version

Name:	Img_2376.jpg
Views:	1
Size:	80.9 KB
ID:	576044

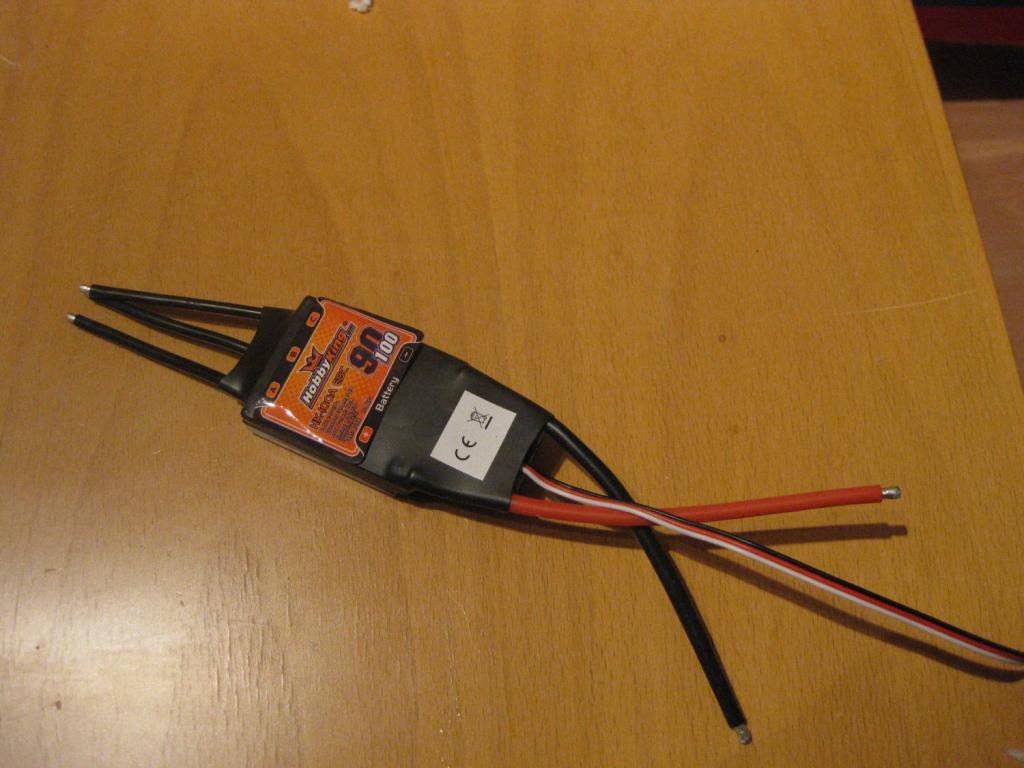

      Planen er å bruke Hobbyking sin SS regulator på 90A, synes disse fungerer bra og er meget enkle.

      Click image for larger version

Name:	Img_2380.jpg
Views:	1
Size:	77.9 KB
ID:	576040

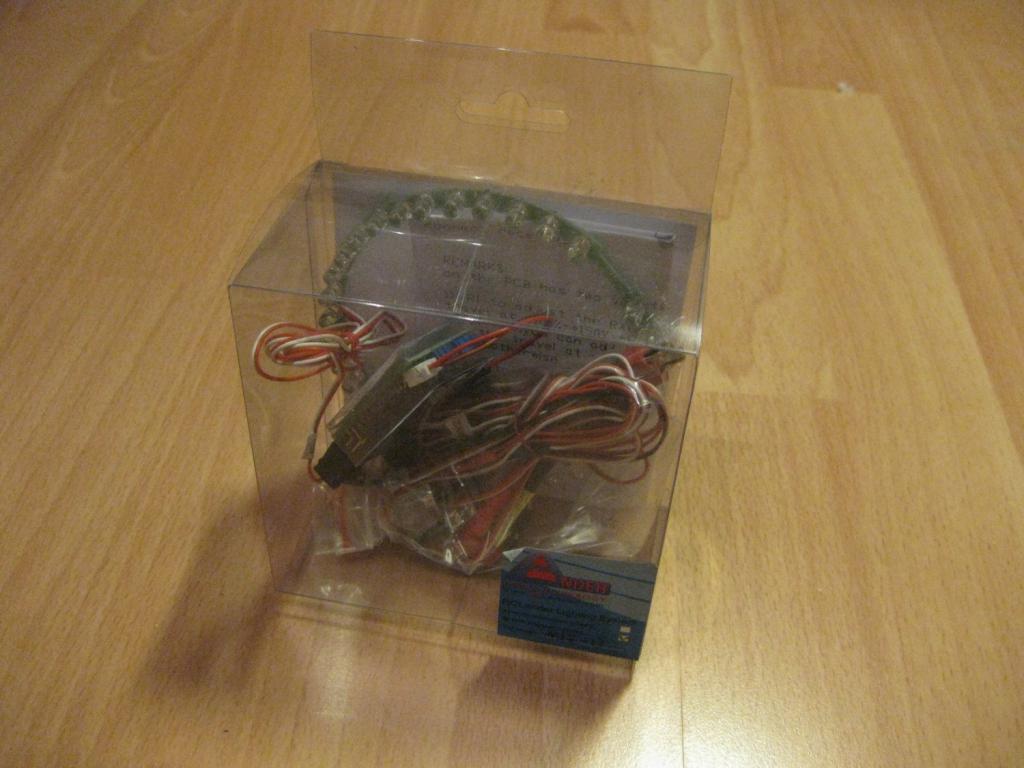

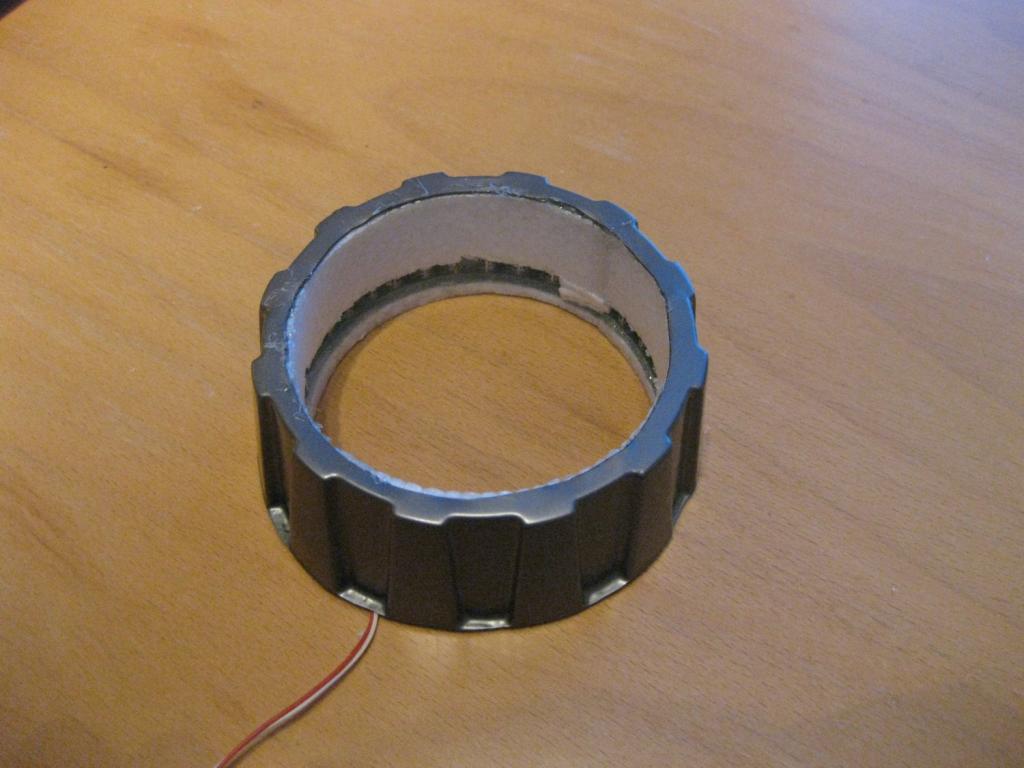

      Alle jet fightere må ha etterbrenner så denne ramlet ned i handlekurven min, blir artig å teste.

      Video fra produsenten:
      Last edited by Lars N; 13-02-11, 00:08.
      Lars Norberg

      Comment


      • #4
        Servoer og BEC

        Dette blir så og si en Hobbyking maskin foruten motor og selve flyet.

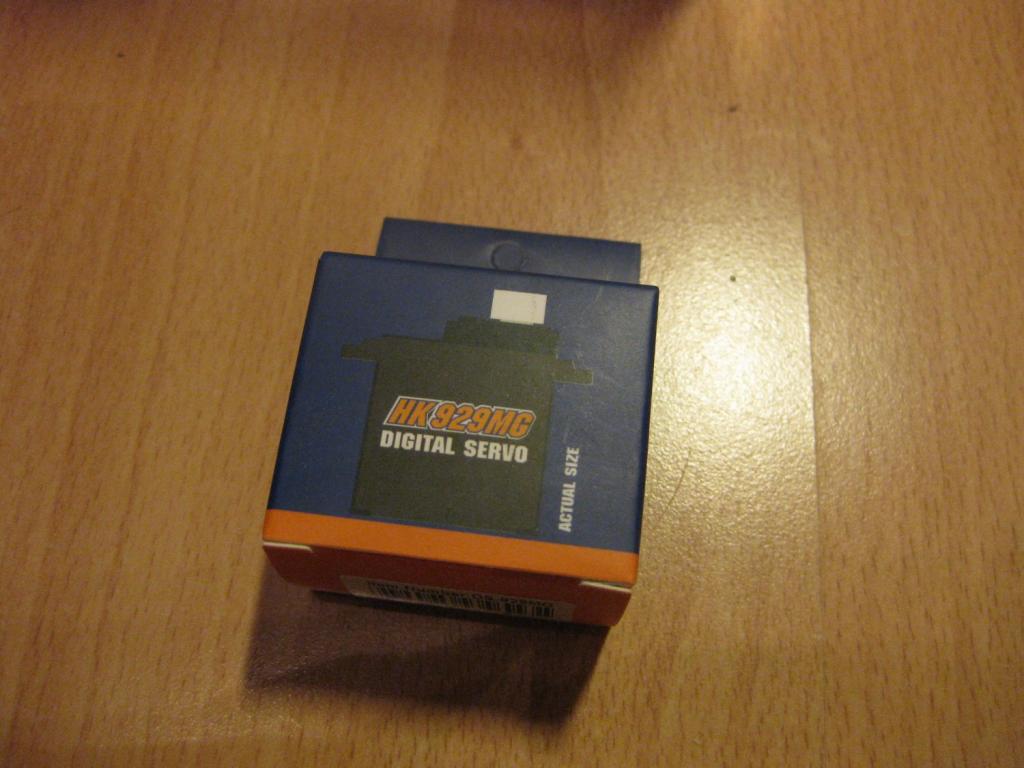

        Servoene blir HK929MG Digital servoer, utrolig billige saker så var veldig spent på hvordan de ville virke, men med de testene jeg har gjort nå virker det meget bra. Virker som det er veldig god kvalitet med tanke på prisen.

        Click image for larger version

Name:	Img_2381.jpg
Views:	1
Size:	76.6 KB
ID:	576048

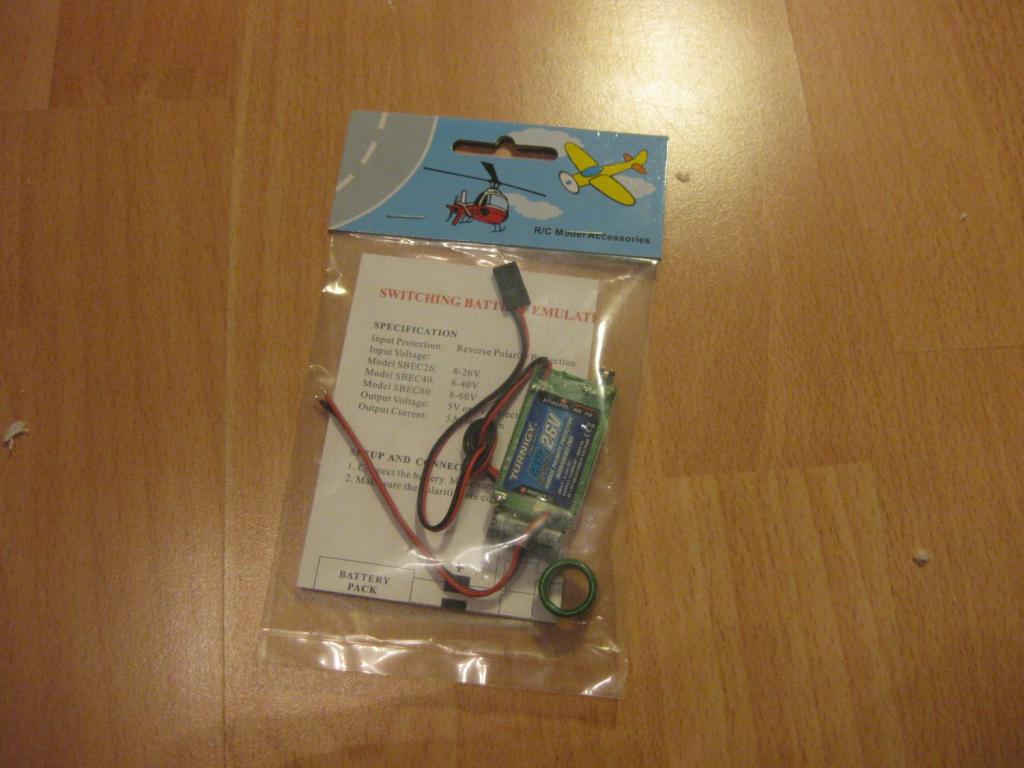

        Skal også bruke en Turnigy 5A BEC

        Click image for larger version

Name:	Img_2382.jpg
Views:	1
Size:	82.8 KB
ID:	576047
        Lars Norberg

        Comment


        • #5
          Bygging

          Da har jeg fått bygget litt videre på modellen. Den er veldig enkel å bygge, god veiledning og mye klargjort og tilpasset, feks spor for å legge servokablene i. Det var også laget plass for regulatoren i luftstrømmen fra motoren slik at den får kjøling.

          Click image for larger version

Name:	Img_2388.jpg
Views:	1
Size:	83.9 KB
ID:	576073

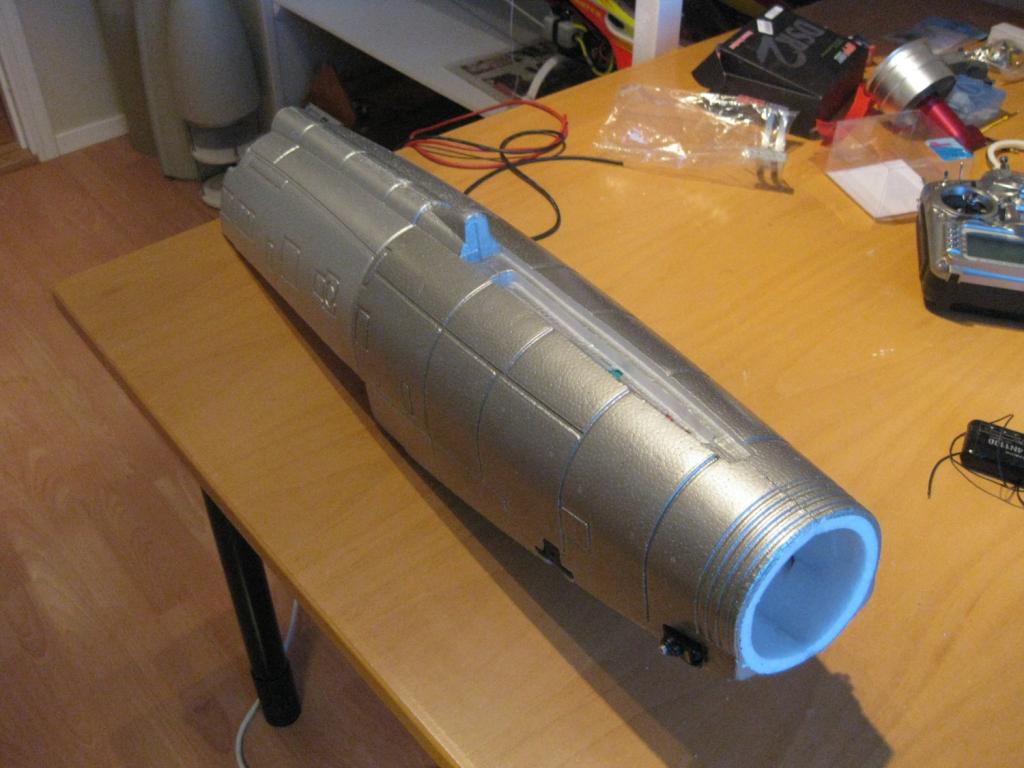

          Bakre halvdel av kroppen

          Click image for larger version

Name:	Img_2387.jpg
Views:	1
Size:	61.1 KB
ID:	576074

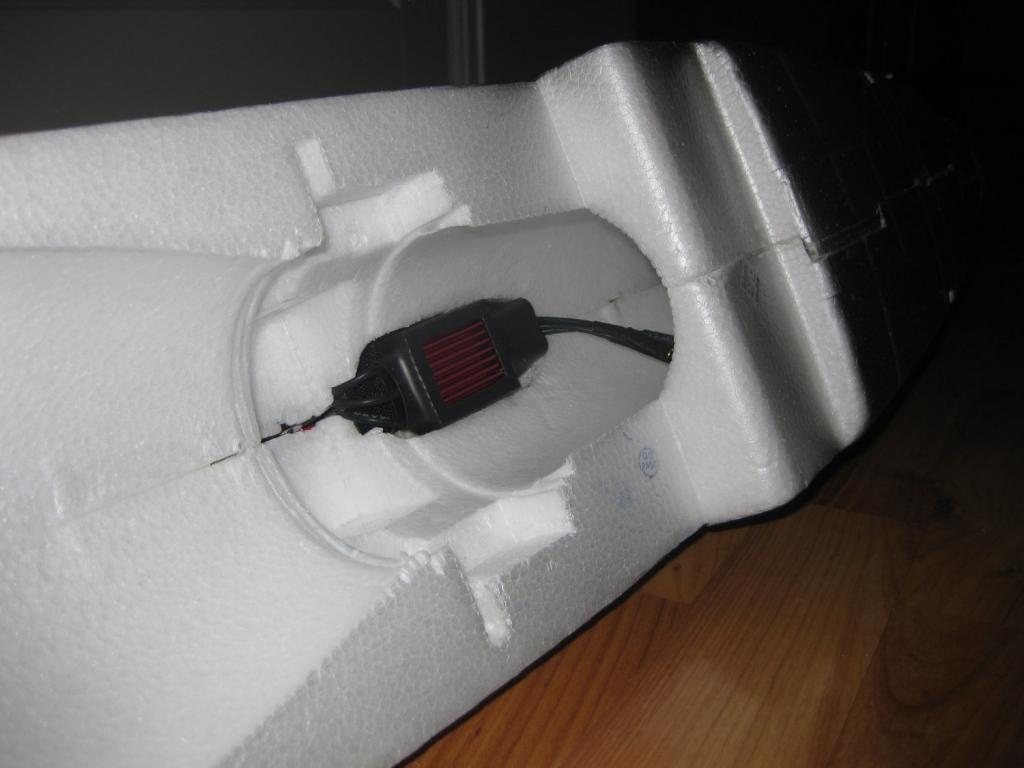

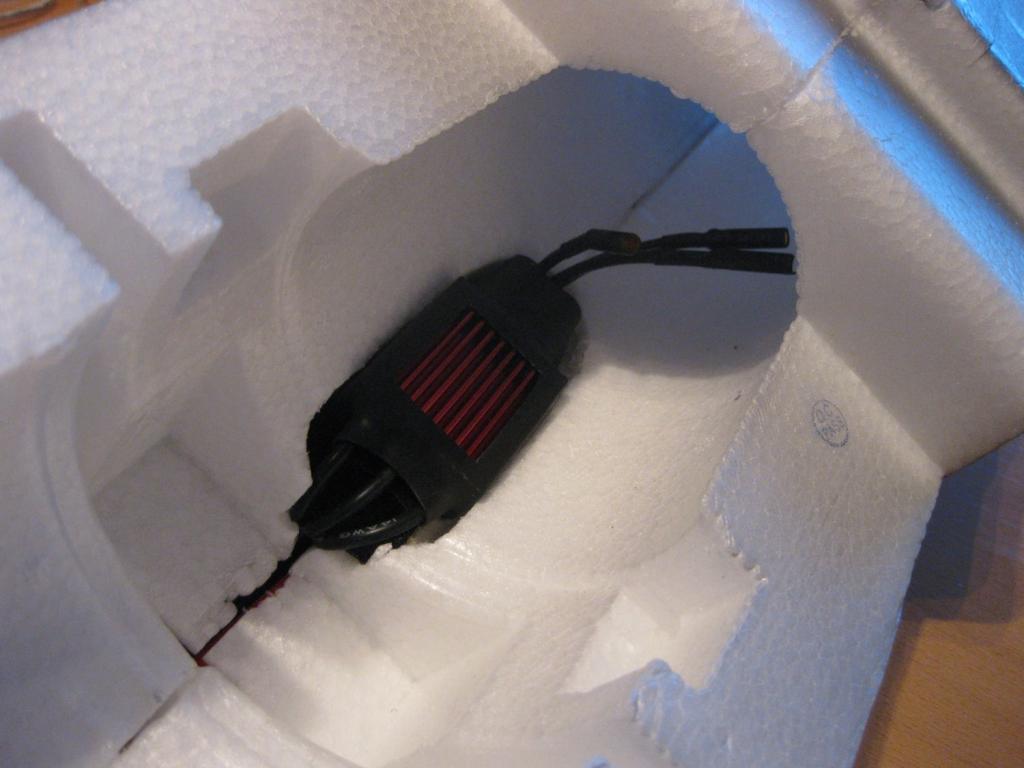

          Plassering av regulator

          Click image for larger version

Name:	Img_2386.jpg
Views:	1
Size:	64.6 KB
ID:	576075

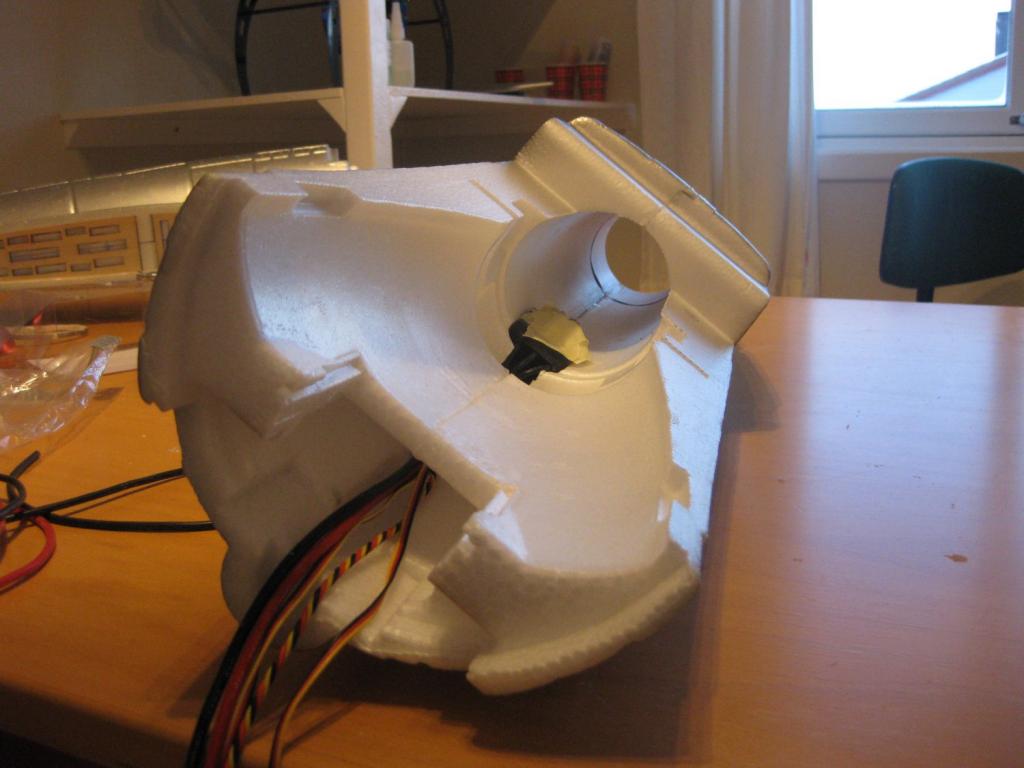

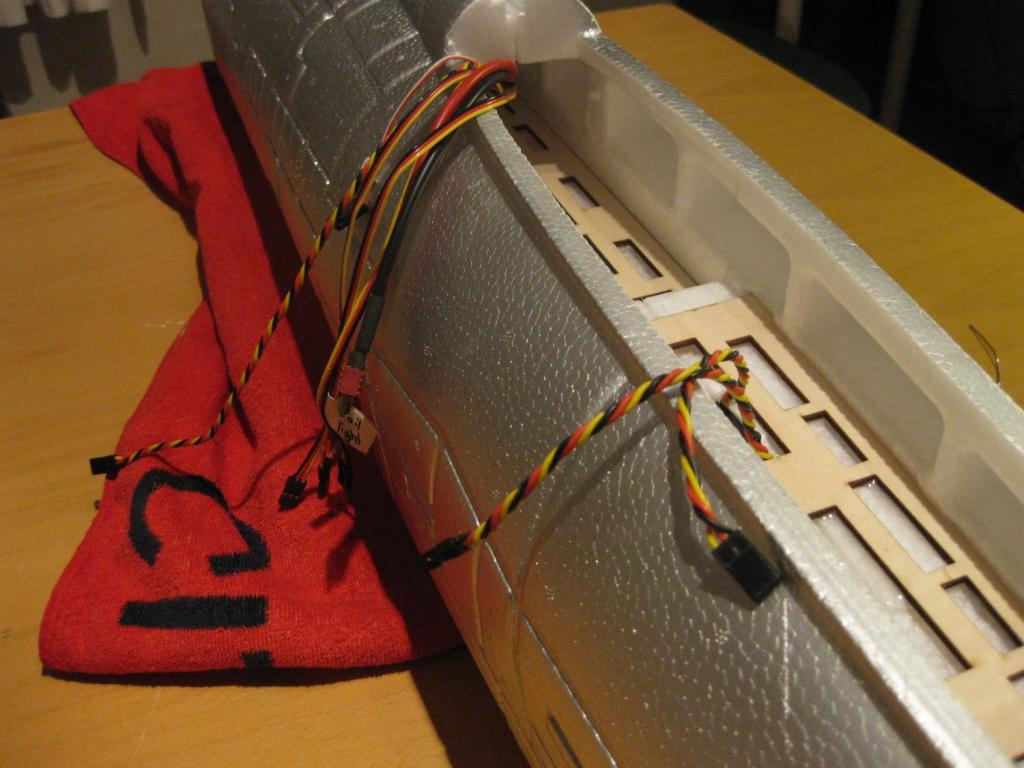

          Bakre halvdel av kroppen med servo og strømkabler

          Click image for larger version

Name:	Img_2390.jpg
Views:	1
Size:	74.4 KB
ID:	576076

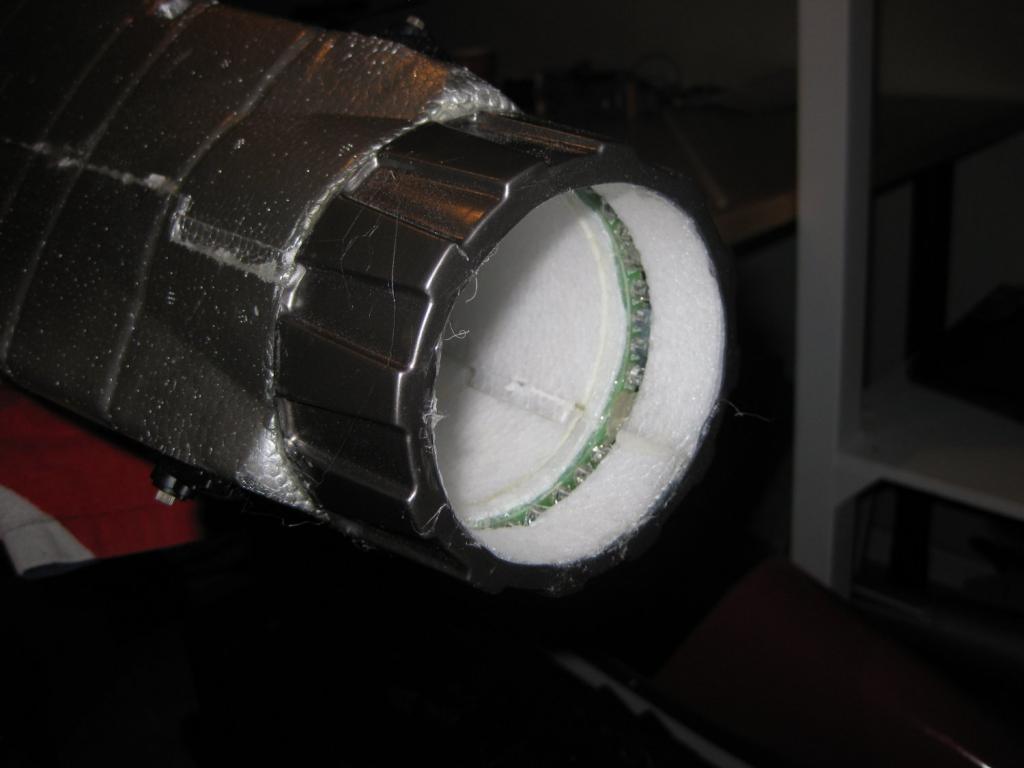

          Etterbrenner ferdig montert i dyseutløpet

          Click image for larger version

Name:	Img_2389.jpg
Views:	1
Size:	73.6 KB
ID:	576077

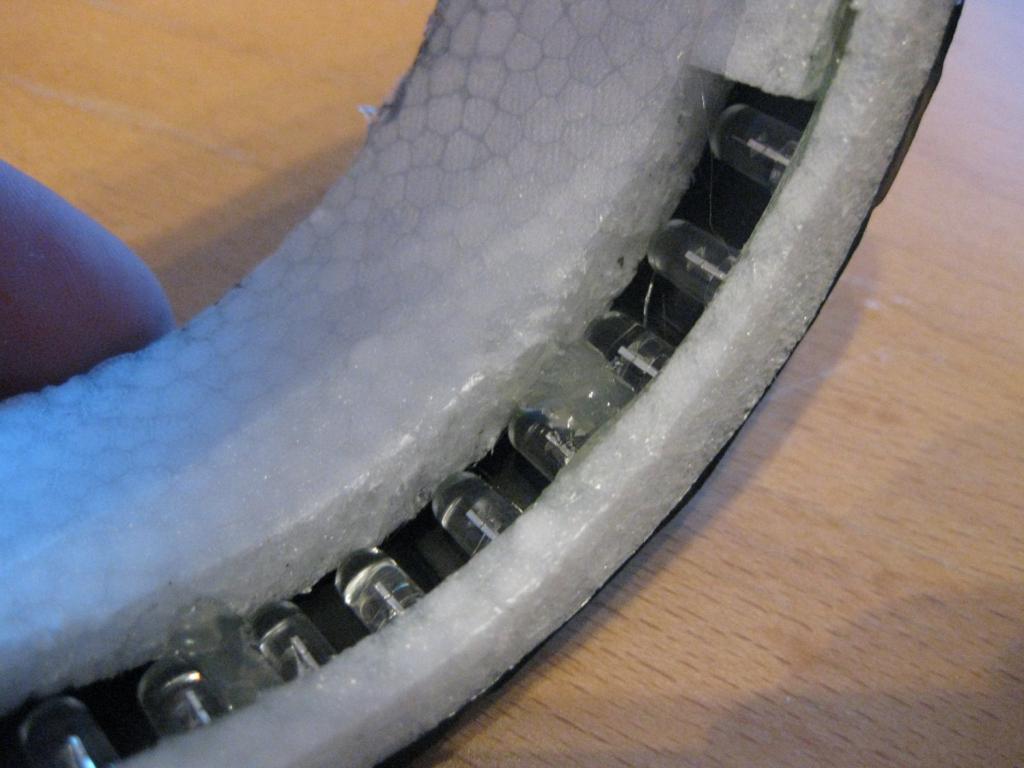

          Litt av dioderekken i etterbrenneren
          Lars Norberg

          Comment


          • #6

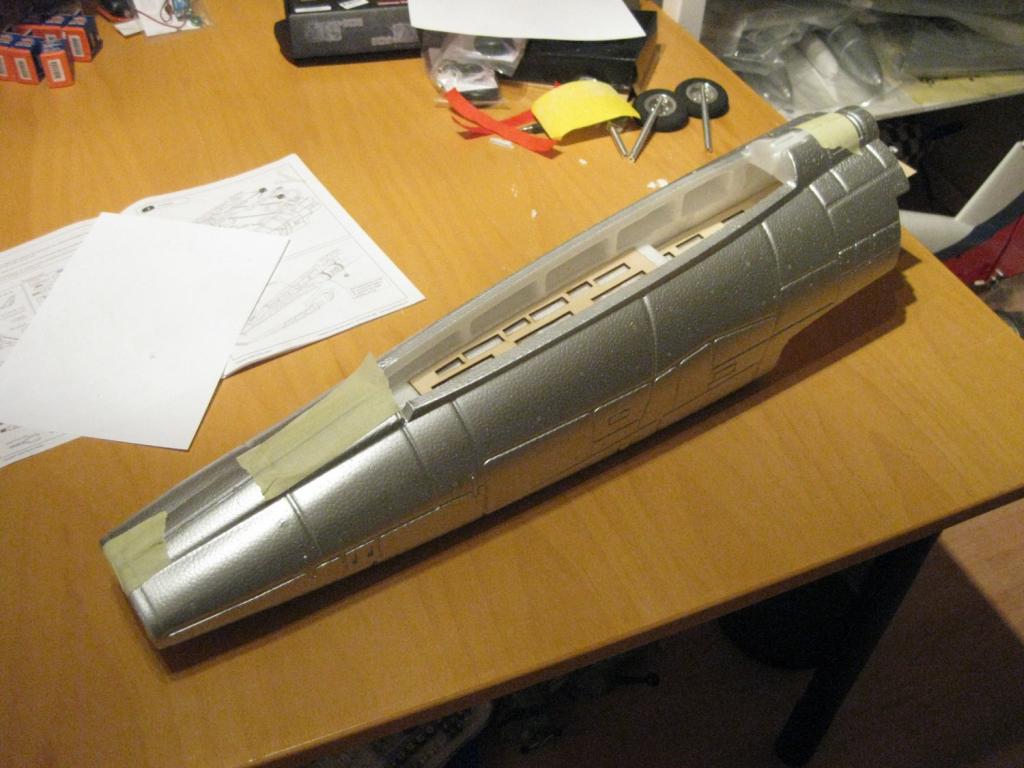

            Da begynner kroppen å ta form, den blir ganske stor når den er satt sammen. Kablingen er også ferdig lagt både til servoer, lys og regulator.
            Det neste som gjenstår da er å lage forsterket motor/vifte feste da det opprinnelige var veldig spinkle saker.

            Click image for larger version

Name:	Img_2400.jpg
Views:	1
Size:	99.0 KB
ID:	576082

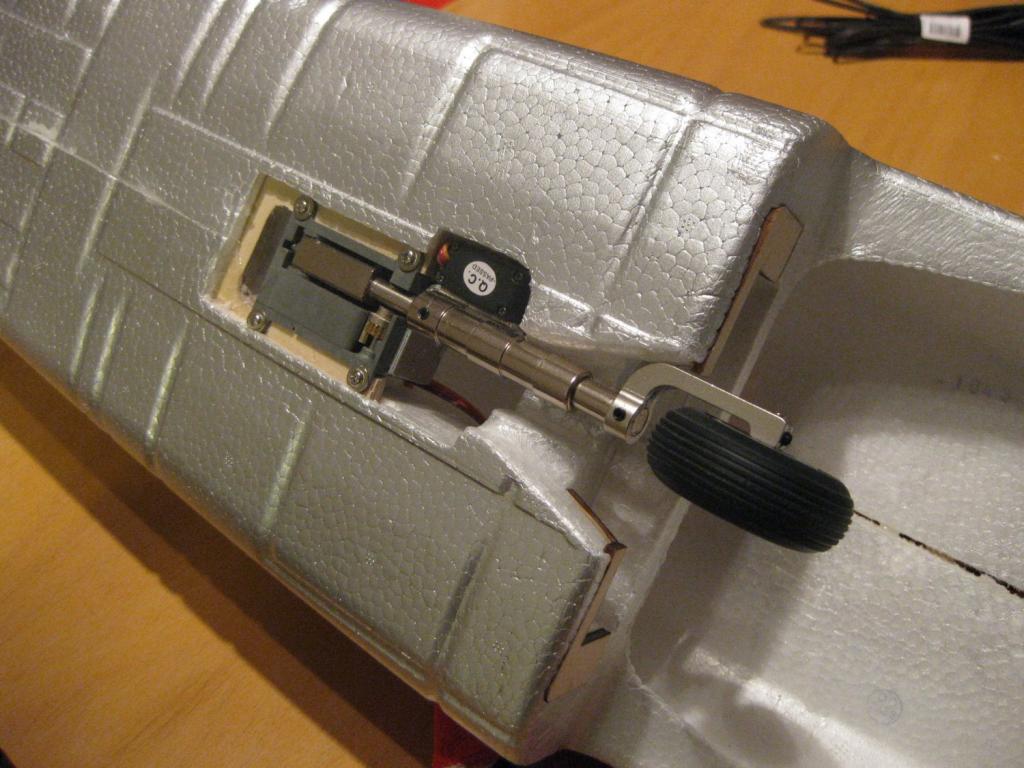

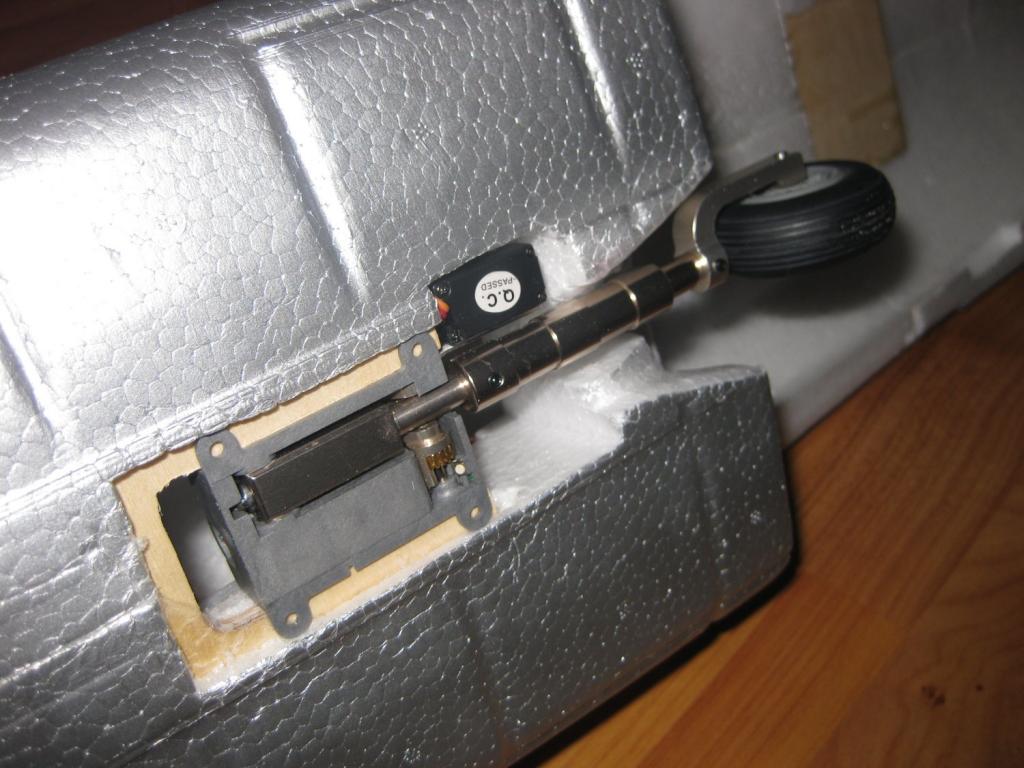

            Understellet til nesehjulet er ferdig tilpasset og montert pås ervo til styring. For å få et enkelt system ahr jeg limt fast servoen til retractet med en aluprofil slik at den følger med om jeg skrur ut understellet.

            Click image for larger version

Name:	Img_2399.jpg
Views:	1
Size:	68.2 KB
ID:	576083

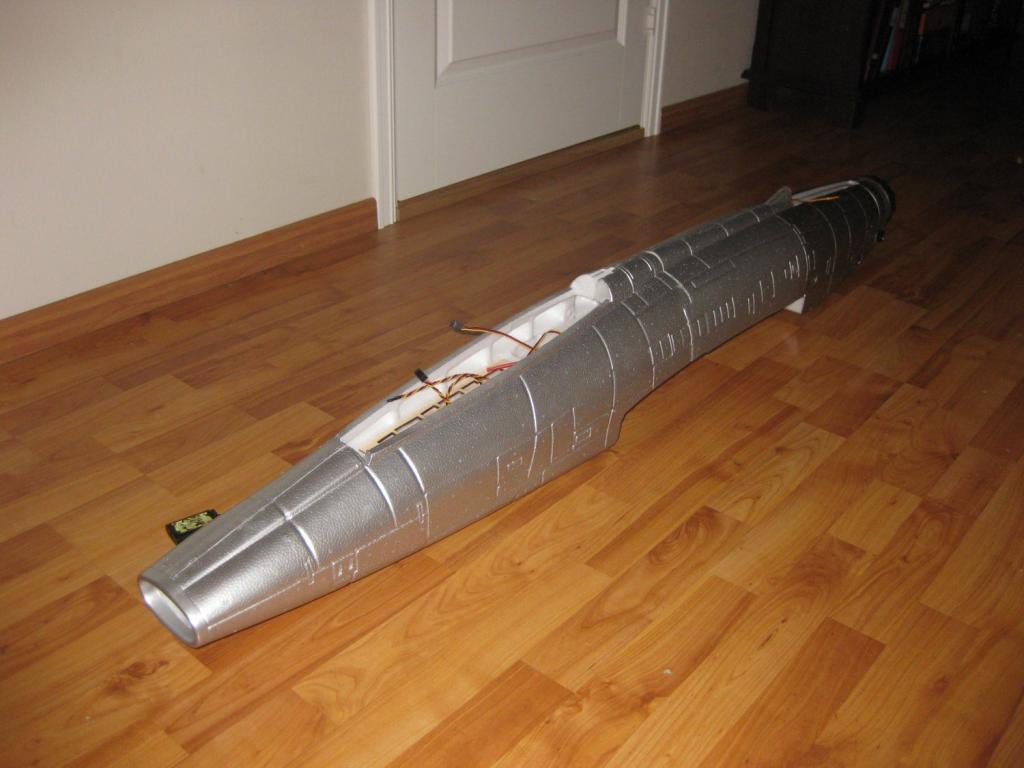

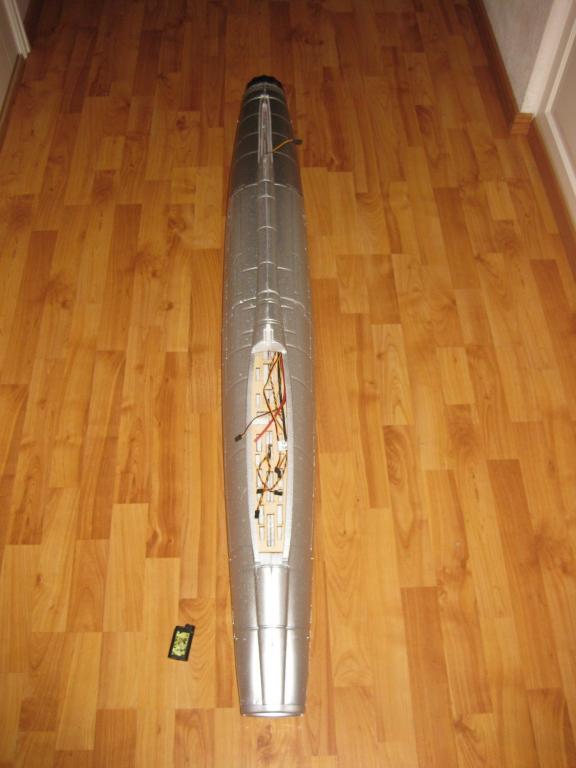

            1150mm med flott EPO

            Click image for larger version

Name:	Img_2396.jpg
Views:	1
Size:	43.4 KB
ID:	576084

            Click image for larger version

Name:	Img_2401.jpg
Views:	1
Size:	56.1 KB
ID:	576085
            90A regulator ferdig montert, rett foran denne kommer viften med motor
            Last edited by Lars N; 15-02-11, 21:49.
            Lars Norberg

            Comment


            • #7
              Originally posted by Lars N View Post
              Understellet til nesehjulet er ferdig tilpasset og montert pås ervo til styring. For å få et enkelt system ahr jeg limt fast servoen til retractet med en aluprofil slik at den følger med om jeg skrur ut understellet.
              Ser bra ut Lars, men den retractssaken er jeg veldig skeptisk til. Hadde noe tilsvarende i min sabre, de stod montert i på jomfruturen, og da virka de ikke engang. Byttet til luft.
              Hadde en elektronikk-kyndig kompis som forsøkte å fikse dem for meg og han mente at selve komponentene ikke holdt mål kvalitetsmessig....

              Den typen som fulgte med 737'en din tåler en trøkk, og er pålitelige, et lite vesentlig moment for retracts....
              Ben-Erik Ness
              Bergen Modellflyklubb

              Go FASST or go home... ..build to fly not to crash

              www.hang.no - Norges nyeste RC-seilflyside med egen database over flysteder!


              http://www.bmfk.no
              http://www.jetsofbergen.no

              Comment


              • #8
                Originally posted by Ben_E View Post
                Ser bra ut Lars, men den retractssaken er jeg veldig skeptisk til. Hadde noe tilsvarende i min sabre, de stod montert i på jomfruturen, og da virka de ikke engang. Byttet til luft.
                Hadde en elektronikk-kyndig kompis som forsøkte å fikse dem for meg og han mente at selve komponentene ikke holdt mål kvalitetsmessig....

                Den typen som fulgte med 737'en din tåler en trøkk, og er pålitelige, et lite vesentlig moment for retracts....
                Hmmm hørtes litt skremmende ut. Skal teste de i kveld, har faktisk ikke satt strøm på de enda må jeg inrømme. Understell som ikke fungerer er ikke verdt mye desverre.
                Lars Norberg

                Comment


                • #9
                  Da har jeg fått motor og vifte på plass samt fått limt sammen vingehalvdelene og montert i utstyr. Viften veier en del men virker som er av god kvalitet så håper dette fungerer bra.
                  Vingen har ferdig limt inn carbon bjelke og det medfører ferdig kuttet plywood biter som fungerer som skjøtestykker for å holde de to delene sammen, det var også ferdig plass for lys i vingen med lexan deksel så var bare lage et spor til kabelen i vingen. Siste som ble gjort i kveld var p lidde på MPX kontakt på servokablene i vingen slik at jeg får samlet understell, servo og lys i en og samme kontakt, er ikke veldig glad i mange kontakter som skal kobles på så greit å få ned antallet fra 6 til 2....

                  Click image for larger version

Name:	Img_2403.jpg
Views:	1
Size:	83.0 KB
ID:	576258

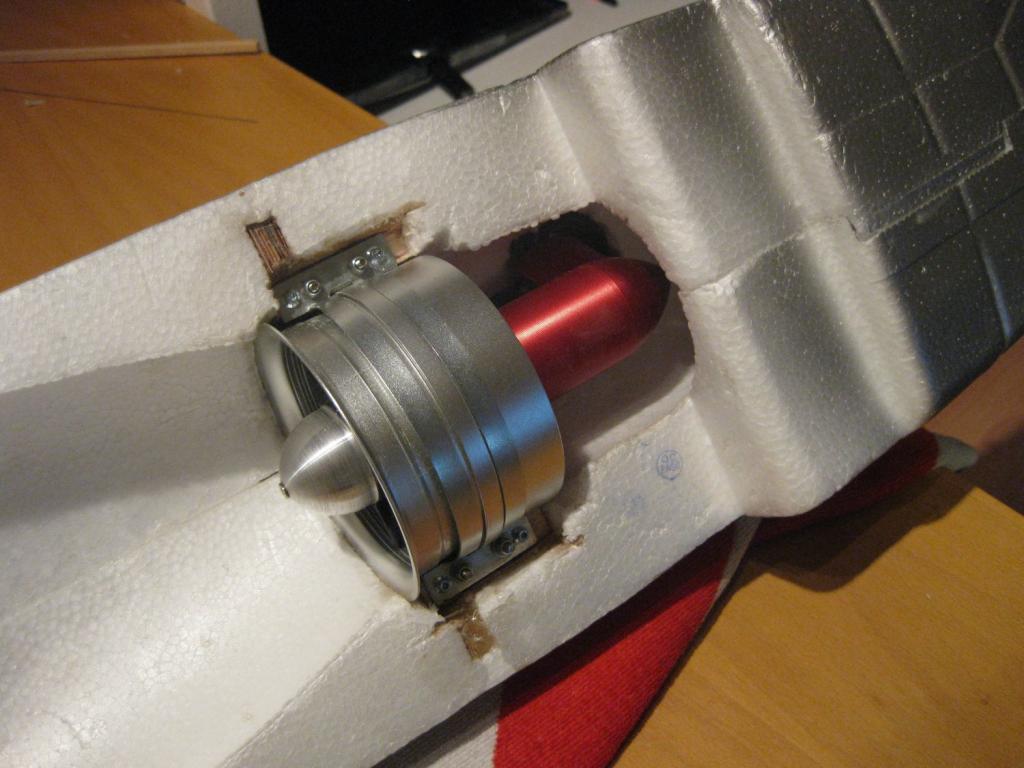

                  RcLander viften på plass i kroppen

                  Click image for larger version

Name:	Img_2407.jpg
Views:	1
Size:	92.2 KB
ID:	576257
                  Servo og strømkabler ligger klar for montering av mottaker

                  Click image for larger version

Name:	Img_2404.jpg
Views:	2
Size:	49.3 KB
ID:	576256

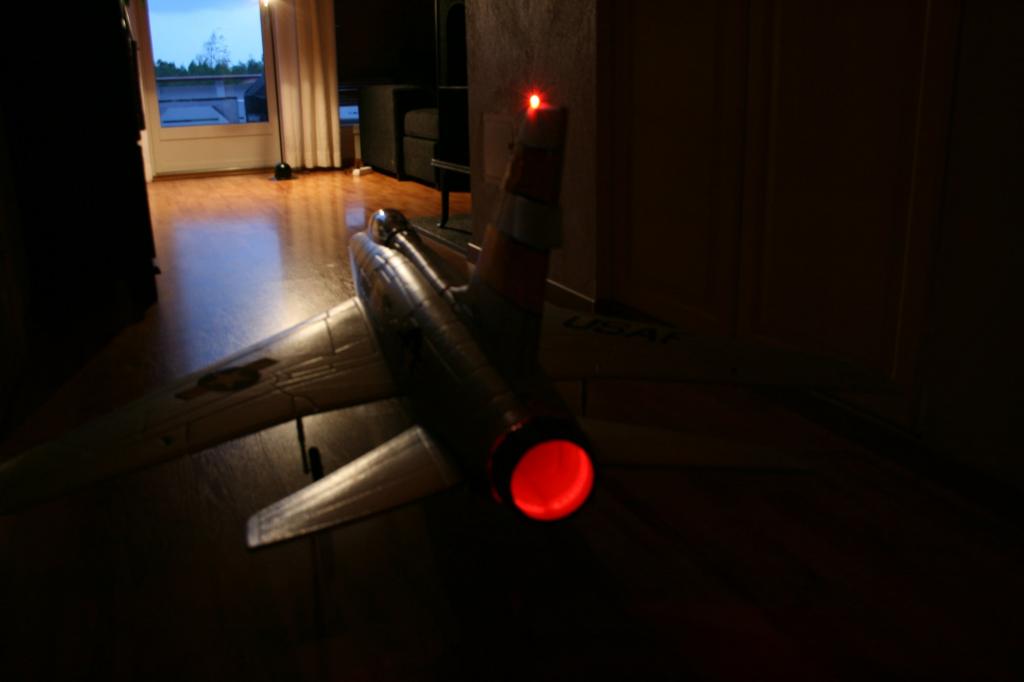

                  Utblåset! Her kan du også se ledringen som skal immitere etterbrenner

                  Click image for larger version

Name:	Img_2402.jpg
Views:	1
Size:	101.8 KB
ID:	576259
                  Neseleggen ferdig montert.

                  Click image for larger version

Name:	Img_2406.jpg
Views:	1
Size:	71.5 KB
ID:	576260

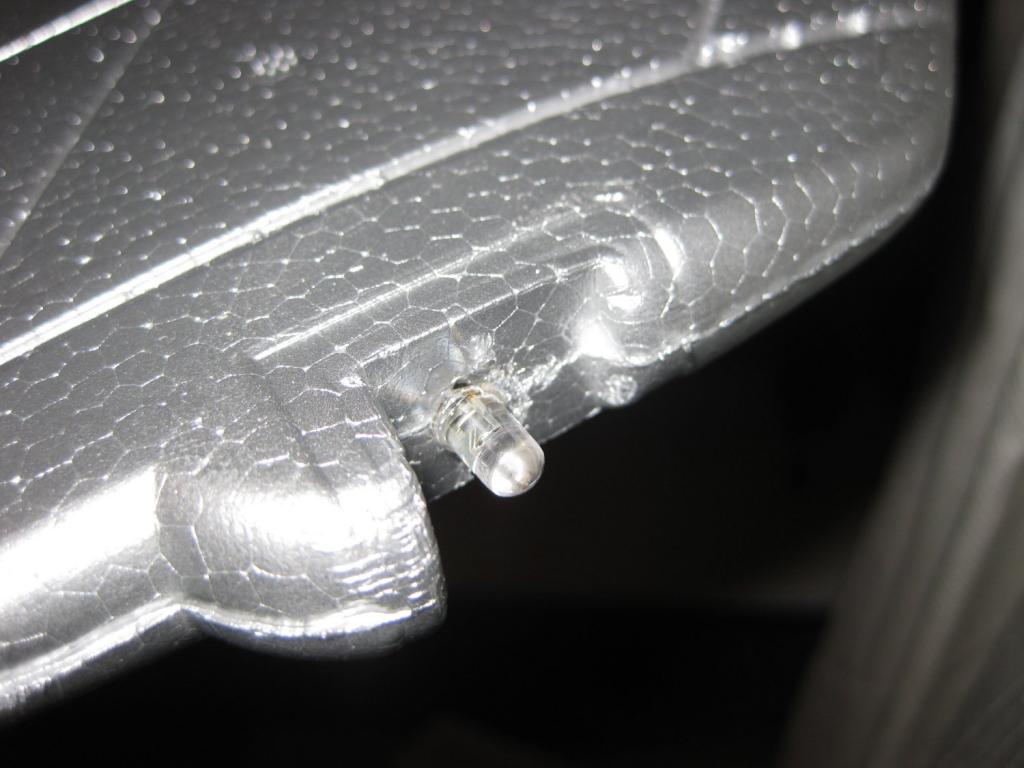

                  Ledlys i vingetuppen, grønn og rød blinkende

                  Click image for larger version

Name:	Img_2405.jpg
Views:	1
Size:	74.8 KB
ID:	576261

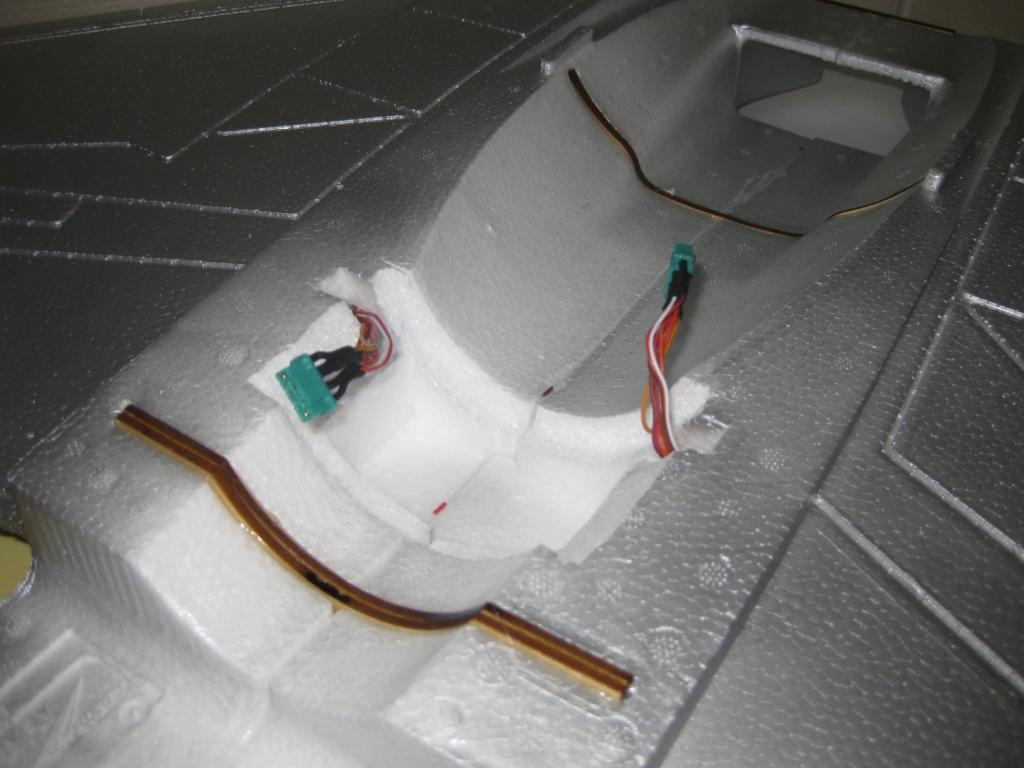

                  MPX kontakter for å samle hver side av vingen.
                  Last edited by Lars N; 21-02-11, 23:22.
                  Lars Norberg

                  Comment


                  • #10

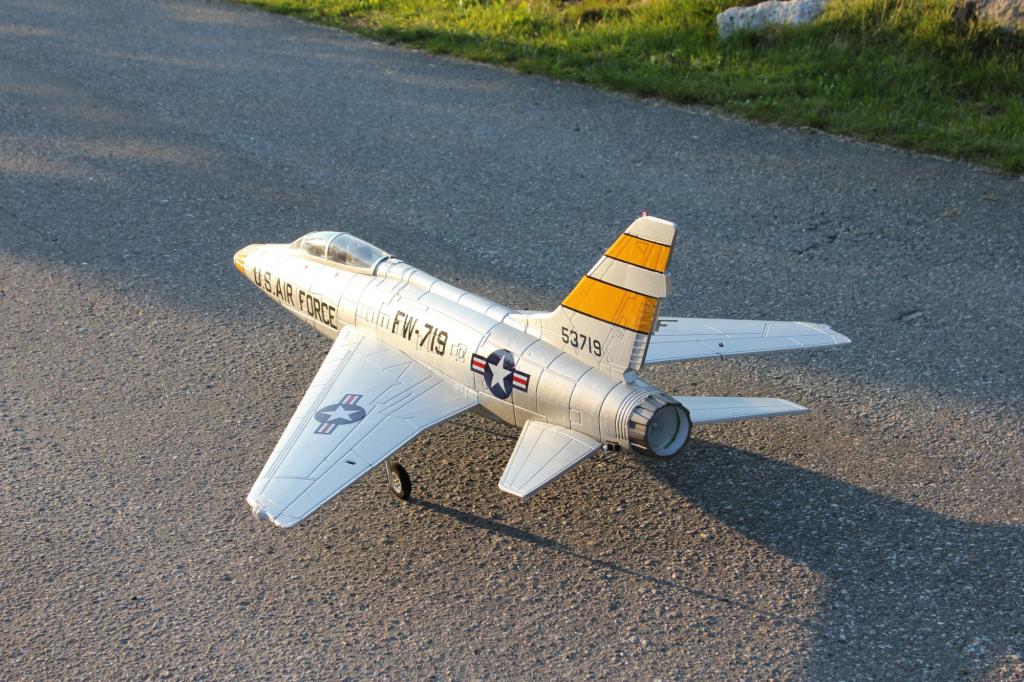

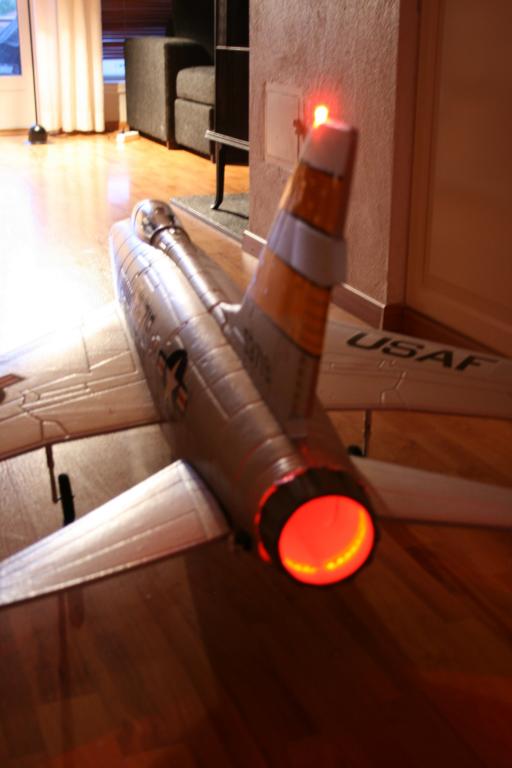

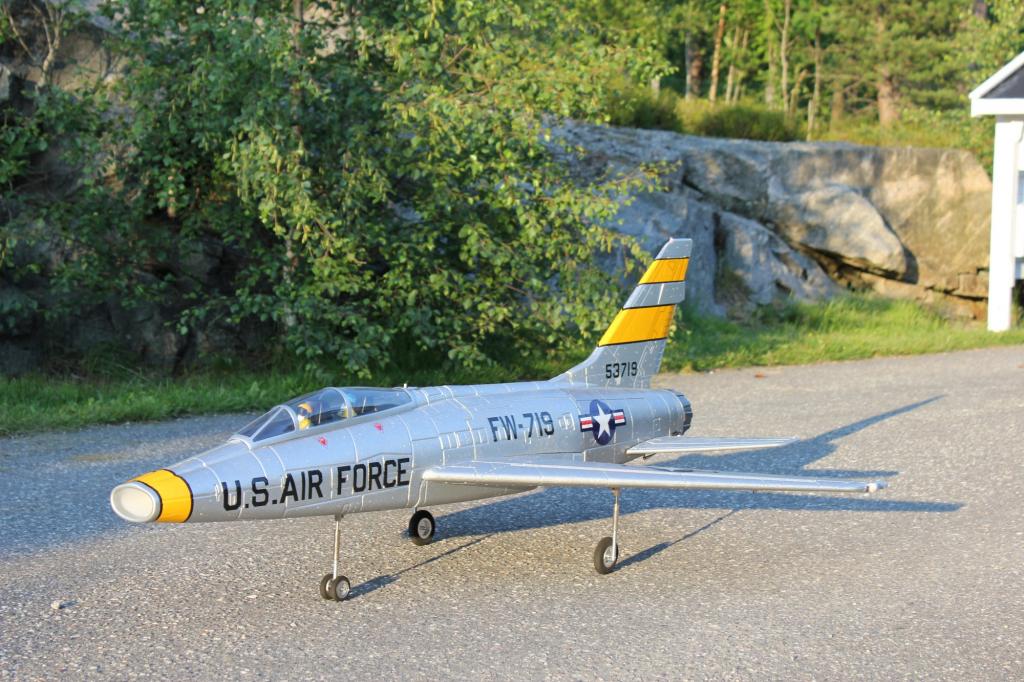

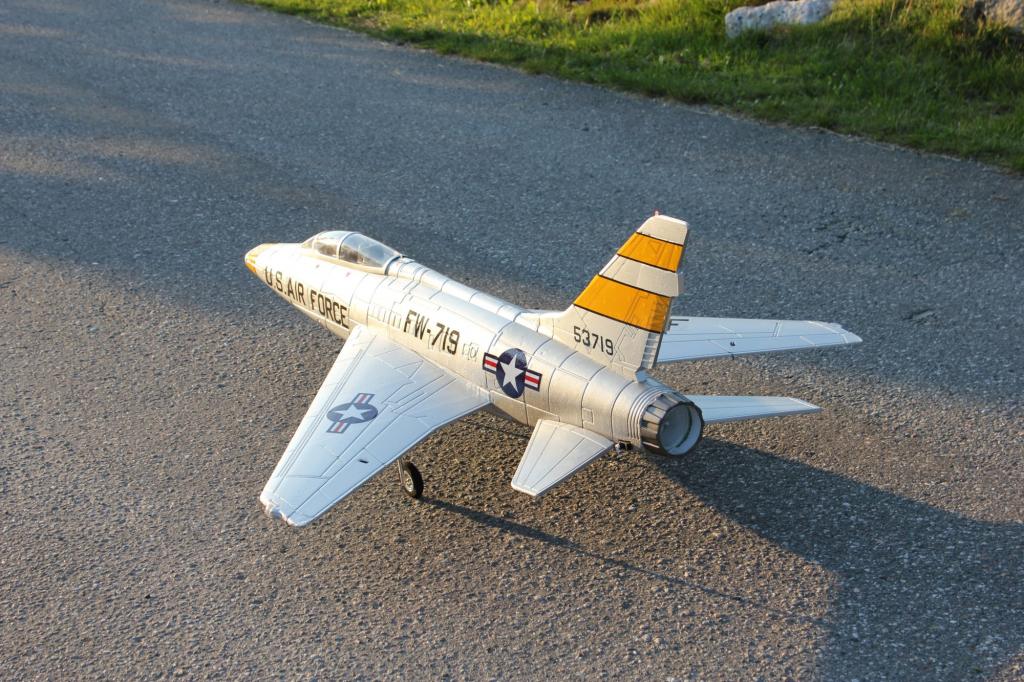

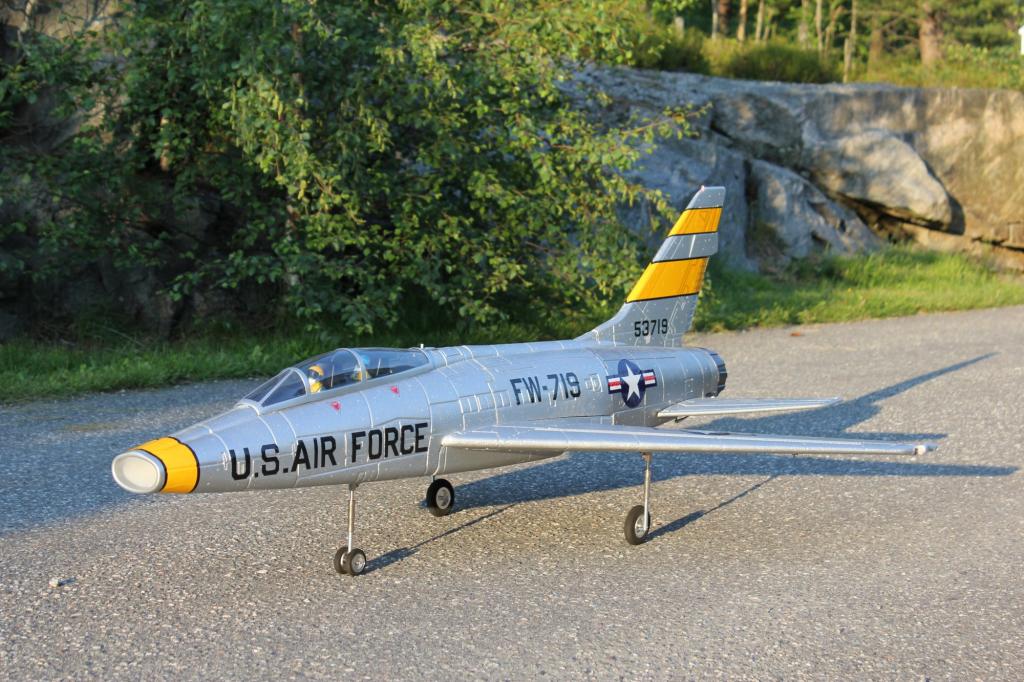

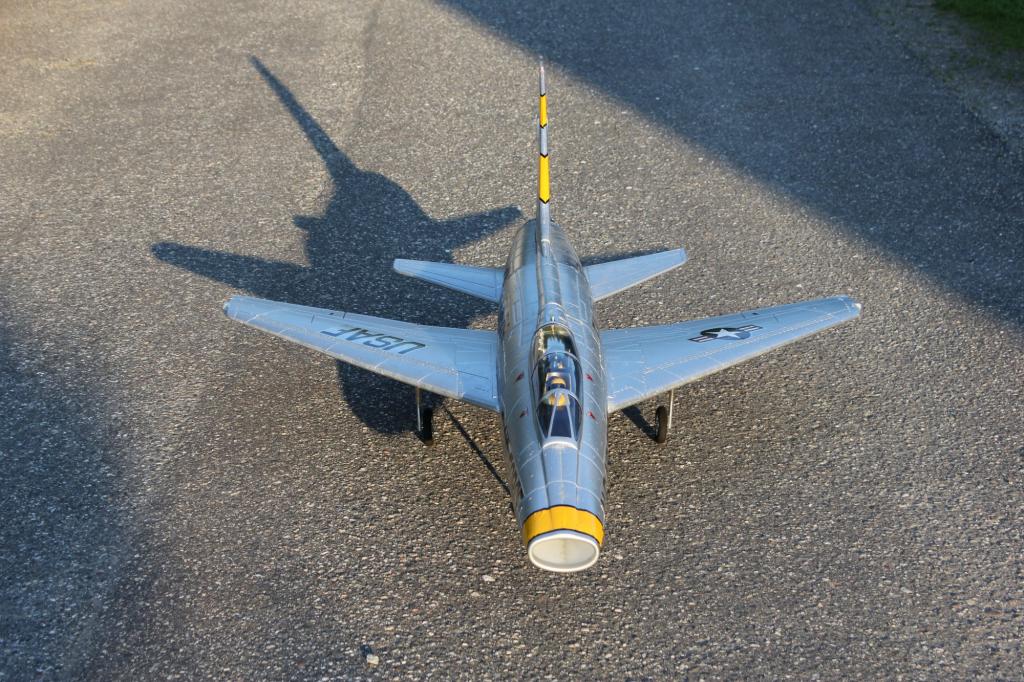

                    Klar for Jomfrutur

                    Click image for larger version

Name:	Img_1699.jpg
Views:	1
Size:	136.9 KB
ID:	579638

                    Click image for larger version

Name:	Img_1701.jpg
Views:	1
Size:	162.8 KB
ID:	579639

                    Click image for larger version

Name:	Img_1704.jpg
Views:	1
Size:	150.8 KB
ID:	579640

                    Click image for larger version

Name:	Img_1705.jpg
Views:	1
Size:	148.8 KB
ID:	579641

                    Click image for larger version

Name:	Img_7875.jpg
Views:	1
Size:	35.4 KB
ID:	579642

                    Click image for larger version

Name:	Img_7877.jpg
Views:	1
Size:	32.6 KB
ID:	579643
                    Attached Files
                    Last edited by Lars N; 13-06-11, 23:00.
                    Lars Norberg

                    Comment


                    • #11
                      Fin maskin Lars!!
                      Stig-Arne Isaksen

                      Skymaster 1/6 F-16 m/Behotec JB220
                      Phoenix model 1/5 P-51D Mustang m/DLE 61
                      Freewing A-10 Thunderbolt II 80mm edf

                      Comment


                      • #12
                        har denne flydd?
                        Tom Nohr
                        Tennisveien 9
                        2450 Rena

                        Frsky taranis 9+
                        Turnigy H.A.L. hexacopter. m/naza.m og nex5r
                        Fieseler storch fra black horse m/ngh gf38
                        + diverse små ting

                        Comment


                        • #13
                          Originally posted by tyor View Post
                          har denne flydd?

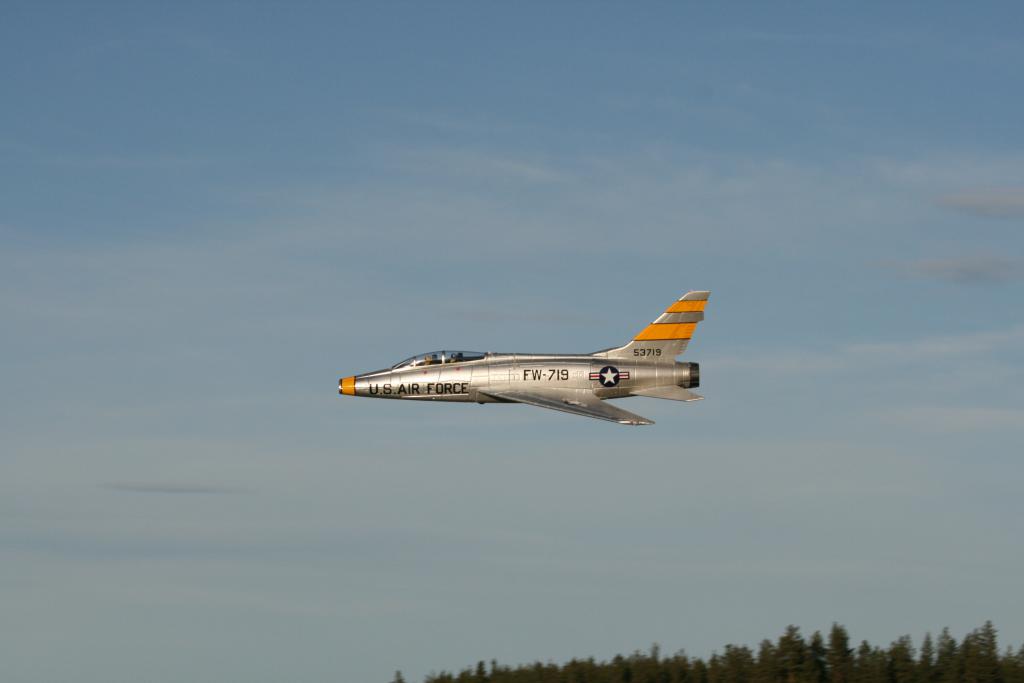

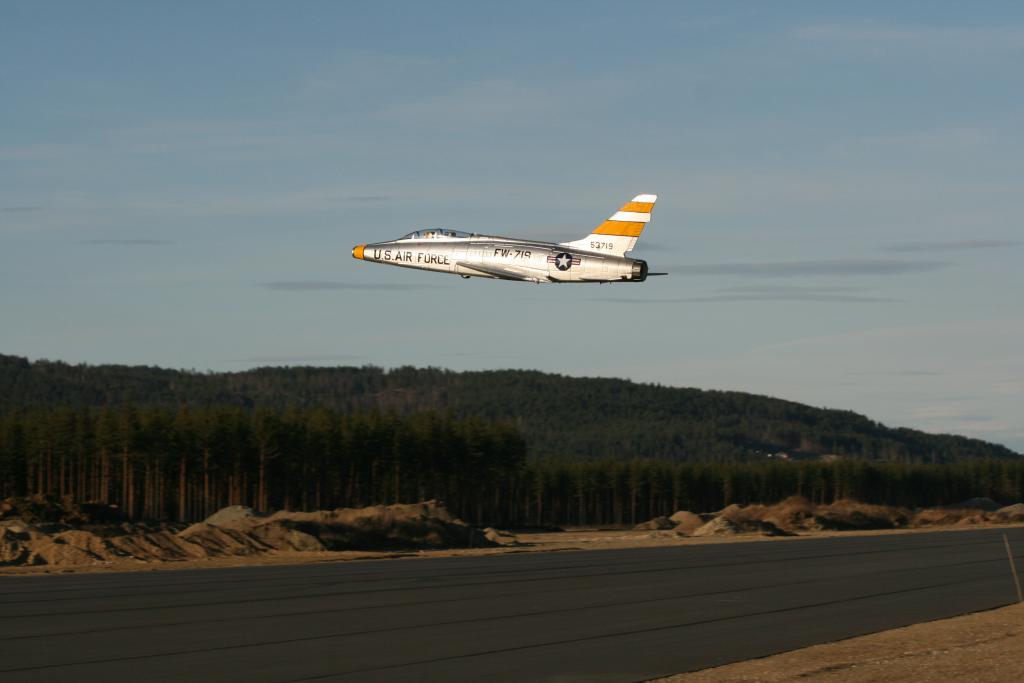

                          Ja, har helt glemt denne tråden Modellen flyr veldig bra, men er nok noe undermotorisert for heftige øvelser. Men modellen er veldig stor og mektig i luften til å være en isopor modell. Men snillere fly får du ikke

                          Click image for larger version

Name:	IMG_8700.jpg
Views:	1
Size:	22.1 KB
ID:	599636

                          Click image for larger version

Name:	IMG_8701.jpg
Views:	1
Size:	24.7 KB
ID:	599637

                          Click image for larger version

Name:	IMG_8702.jpg
Views:	1
Size:	43.0 KB
ID:	599638

                          Click image for larger version

Name:	IMG_8703.jpg
Views:	1
Size:	42.1 KB
ID:	599639
                          Lars Norberg

                          Comment


                          • #14
                            Det hørtes bra ut. har tenkt litt på noen av de større edf ene til flyfly selv. er rimelige på hobbyfly i danmark
                            Tom Nohr
                            Tennisveien 9
                            2450 Rena

                            Frsky taranis 9+
                            Turnigy H.A.L. hexacopter. m/naza.m og nex5r
                            Fieseler storch fra black horse m/ngh gf38
                            + diverse små ting

                            Comment


                            • #15
                              Originally posted by tyor View Post
                              Det hørtes bra ut. har tenkt litt på noen av de større edf ene til flyfly selv. er rimelige på hobbyfly i danmark
                              Hvilket fly er det du tenker på?
                              Lars Norberg
