Depron-plotter og kutter

[Lazy Bee]

Her er en video av det nyeste leketøyet jeg har laget.
Det er en CNC maskin til å dekorere depron og så skjære ut delene til depronfly.

http://www.youtube.com/watch?v=De4BwjVnqKc

ALT er laget av meg

[Vegabond]

Hei!

Grattulerer med en fin maskin
Så veldig kurrant ut!


Mvh Robert.

[Illusion]

Bøyer meg i støvet.. Utrolig kult!!!

[jarle]

You Magnifficent Bastard!

Da er det vel bare å sende bestilling på inndoormodell da
Eller kan du bygge en tidsmaskin til meg av min gamle TV og en microbølgeovn?

Jarle

[Heliman]

Utrolig bra

[jeeeeeeright]

Ble helt satt ut her....
Tar du imot bud?

[Litespeed]

Du kan jo starte modellfly fabrikk.....imponerende

[MotoMan]

Særdeles imponerende!!!

Og et herlig Reodor Felgen preg over konstruksjonen.

Jeg tar av meg hatten.

[tahustvedt]

Haha. Det var en genial video. Veldig imponerende!

[Ofly61]

Her er en video av det nyeste leketøyet jeg har laget.
Det er en CNC maskin til å dekorere depron og så skjære ut delene til depronfly.

http://www.youtube.com/watch?v=De4BwjVnqKc

ALT er laget av meg

Ergrar meg enno over at eg ikkje tok vare på ein Calcomp 1051 plottar
når eg ser dette ... trur den hadde vore super til noko slikt. Den kunne
plotte opptil 20-25m lange plott! Var super nøyaktig (traktor mating)!
Me brukte den til å lage brenne malar i 1-1 for stålplater (skipsbygging)

Må ha kosta ein formue når den var ny eg fekk tak i den veldig godt brukt
for 5000,- brukte ein månad på å feilsøke og lage / skrive ny drivar i C.
Den vart kassert fordi vi ikkje fekk tak i folie med hol for traktormatinga
eingong i 1997 (trur eg).

Sukk ... men den var eit digert beist og lyd nivået var der etter ...

Odd H.

[bad scientist]

Knefall.!!!

[JS-PER]

Du har skrevet en utrolig god sofware! Det ligger noen gode algoritmer i bunn for å håndtere rekkefølge og optimalisere jobbinga. Godt jobba!

Hvordan blir vektorene lasta inn i softwaren? Hvilket program bruker du til å tegne i? Hvordan er utvalget mønster/fyll, og hvordan forholder tegneres seg til disse?

[Lazy Bee]

Hei, takker for all tilbakemelding jeg har fått

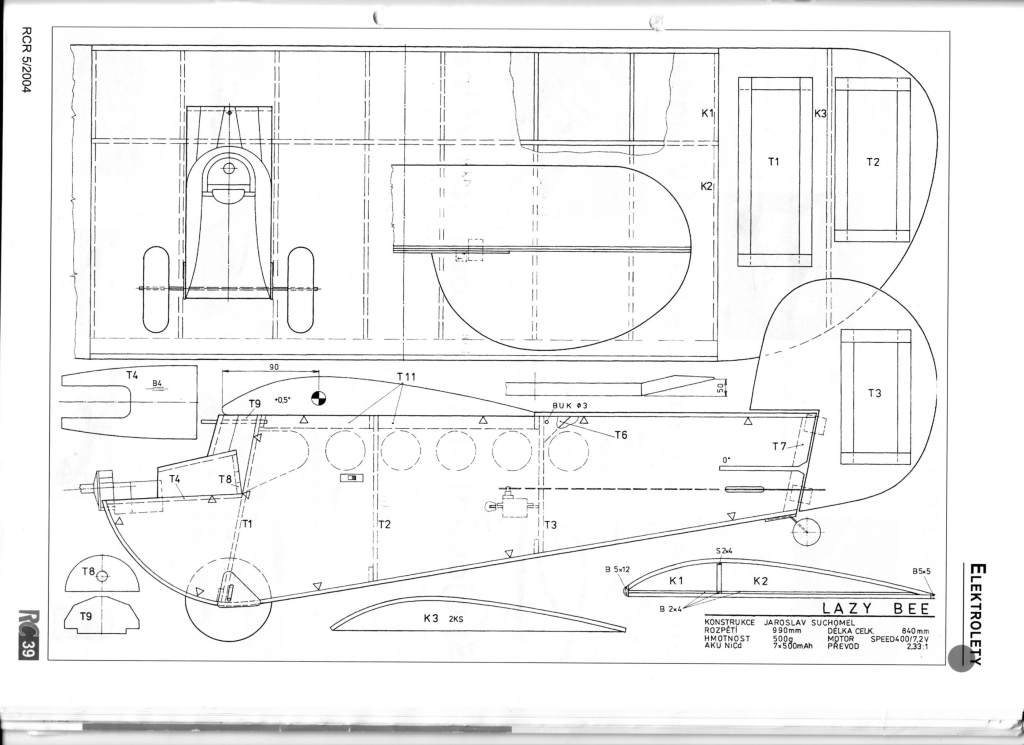

Jeg har tracet en tegning fra et modellflyblad inn i Autocad :

http://www.rcgroups.com/forums/attachment.php?attachmentid=1691679

Og det samme med bietegningen:

http://www.drawingcoach.com/cartoon-bee.html

Bokstavene er laget med dette programmet:

http://www.devcad.com/eng/devfont.htm

Bokstavene blir fylt opp med Autocads HATCH funksjon, som fyller ut former med mønster som en kan velge.
Jeg har valgt horisontale linjer med 1mm mellomrom.

Deretter ble hver deloperasjon (tegne eller kutte) lagret i egen DXF (R12) fil.

Så med et eget program (DXF2PLX.CPP) blir tegningen splittet opp i sine enkelte linjer, slik at en sitter igjen med kun linjesegmenter.
Disse blir lagret i en egen fil.

Rekkefølgen på linjene fra Autokødd er helt koko, og egner seg ikke til plotting.

Når selve plotteprogrammet (deproncnc.cpp) kjøres, så skjer følgende:

1: søk igjennom hele tegningen etter en linjeende (start eller slutt) som er nærmest slutten på forrige linje og ikke er brukt.
2: hvis linjeenden er slutten på linjen, så bytt om på start og slutt (snu linjen).
3: hvis avstanden er større enn 3mm, så hev verktøy, jog til starten på neste linje, senk verktøy.
eller hvis avstanden er mindre så tegn en strek til starten på neste linje.
4: tegn line
5: merk linjen som brukt.
6: gå til 1

Dette minimaliserer antall hevinger og senkinger av verktøyet.

Fremtidige forbedringer:
Gå via allerede tegnete linjer for å komme til nærmeste utegnete linje.
Legge inn akselerasjon og deakselerasjon for å få høyere jog speed.

I videoen så er tegnefart 20mm/s, fresefart 5mm/s og jog speed 20mm/s.

Jeg ser litt på Googles SketchUp som et alternativ, ser at det er noen som bruker det til å designe depronfly.

Jeg har lagt ved en zip fil med begge programmene, programmet i Atmel microkontrolleren og Autocadtegningen hvis noen vil se på.

[Ben_E]

Helsike Rolf!

Jeg har nettopp kuttet deler til en ny depronjet... Dette kunne jo spart meg for tid... Flott jobbet, kommer til å ta kontakt. Har et prosjekt som virklelig trenger noe slikt for å komme på vingene!

Ben-Erik

[Lazy Bee]

Hei, legger ved komplett program og tegning til elektronikken hvis det er noen som vil prøve å lage en sånn
