Byggetråd CNC Router

[Vegabond]

Hei.

Da har jeg samlet nok informasjon til at jeg kan tenke på og starte med dette prosjektet. Satser på og få ferdig maskinen til sommeren.

For tilpasning og bearbeiding av stål, så jobber jeg selv som platearbeider, og har mange nyttige maskiner på jobb som er:

- Dreiebenk
- Fres
- Platesaks
- Platevals
- Plateknekke
- Sveiseutstyr
- Kjernebor
- Div. mye annet små snæx.


Forum

CncZone - Denne plassen har jeg fått nyttige løsninger ifra, så der kan det være lurt å ta en titt.


Her er noen tråder som omhandler Cnc på dette forumet:

Cnc 1
Cnc 2

Her er en tråd for og få opp kreativiteten samt inspirasjonen litt


Jeg vil prøve og oppdatere det første innlegget med nyttige linker og bilder slik at man kan lese det viktigste i starten av tråden, før man eventuelt spør. Trådene har jo en fin uvane, med å bli veeeldig lange

Håper mange kan bli med å bidra med innspill, om hvordan det er best og lage en slik maskin.

Det finnes flere tråder på dette forumet som omhandler det samme, så håper vi kan få til flere slik at eventuelle andre som kommer i ettertid, kan velge løsninger som de selv synes er best.


Tegning

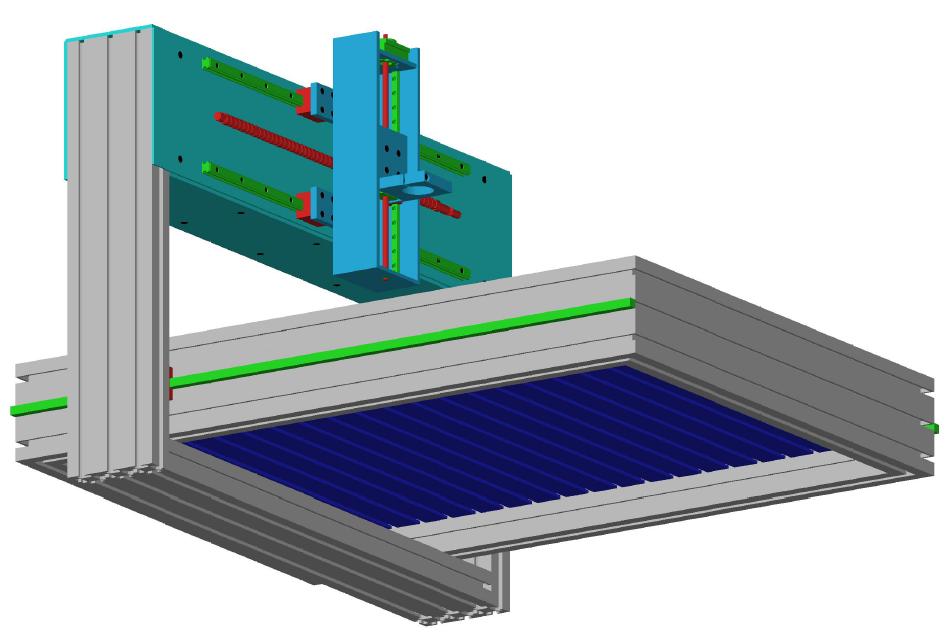

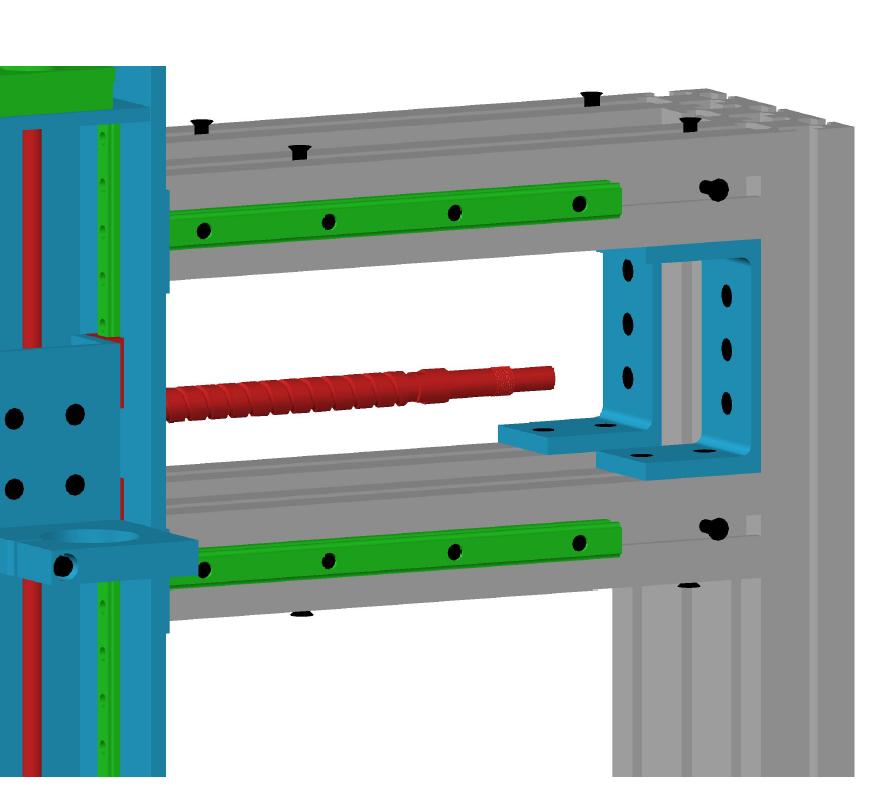

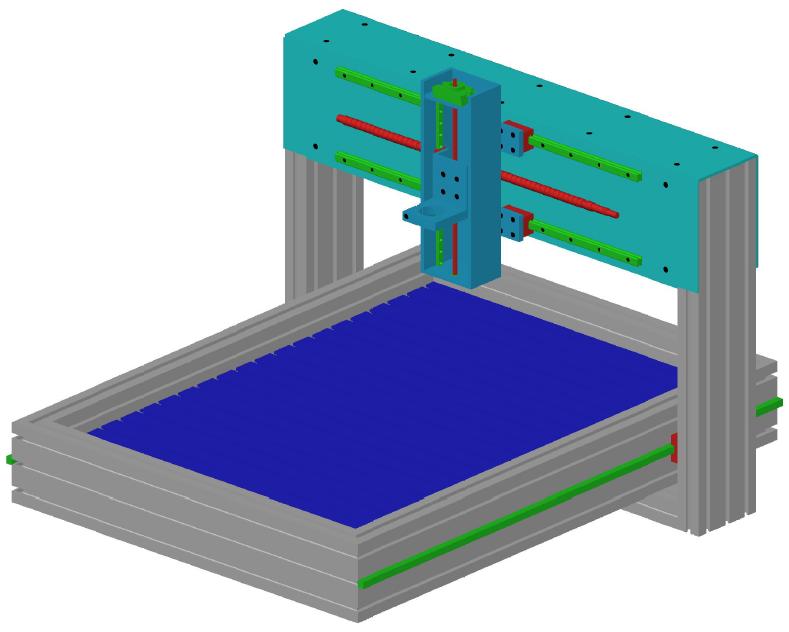

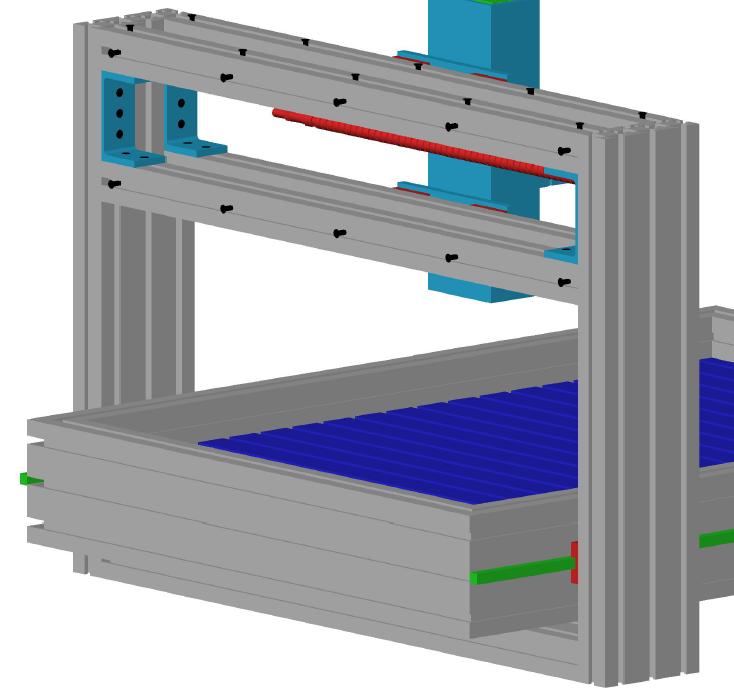

Har lagt ved noen tegninger som viser min cnc ca slik den vil være når den er ferdig.

Tegningen er tegnet i AutoCAD

For de som er interessert i Solid Works, og har lyst på tips og triks, kan de lese denne Tråden


Utstyr

Butikker som har diverse utstyr til CNC er:

Cnc-Plus
Cnc 4 pc
E-Bay
World of cnc -Dette firmaet har noen på dette forumet hatt meget dårlig erfaring med.
Compactmt
Linear Motion Bearings -Dette firmaet må jeg skryte mye om. Bra kundeservice, og rask til og sende. Og ikke minst BILLIG!



Så en oppdatering over ting som til slutt har blitt kjøpt for og bygge maskinen.


X-Akse

- Lengde på skrue = 590mm
Vandring = 460mm

- Lengde på skinner = 640 mm
Vandring = 520 mm


Y-Akse

- Lengde på skrue = 1250 mm
Vandring = 1115 mm

- Lengde på skinner = 1200 mm
Vandring = 1090 mm


Z-Akse

- Lengde på skrue = 340 mm
Vandring = 210 mm

- Lengde på skinner = 300 mm
Vandring = 240 mm


Stepper motorer

Nema 23, 270 oz/in


Styringskort

MDFLY Styringskort


Strømforsyning

Strømforsyningen ble kjøpt brukt, men den leverer for mange volt (32) så en kamerat av meg har bestilt et nytt kretskort for og få endre litt på utseende og stille ned volten.



Mvh Robert.

[Ullteppet]

Heisan!
Flotte tegninger
Hvilket tegne program bruker du?

[Vegabond]

Hei.

Jeg bruker AutoCAD 2008. Er fornøyd med programmet, men kunne tenkt meg litt mere erfaring når det gjelder 3d tegning. Mange som sier at Solid Works skal være enklere, så man får kanskje prøve det en gang.

Tegner du?


Mvh Robert.

[MaxMekker]

Har brukt acad og må si jeg foretrekker solidworks til 3D tegning ja.

[Vegabond]

Bilder av produksjonslokale

Hei.

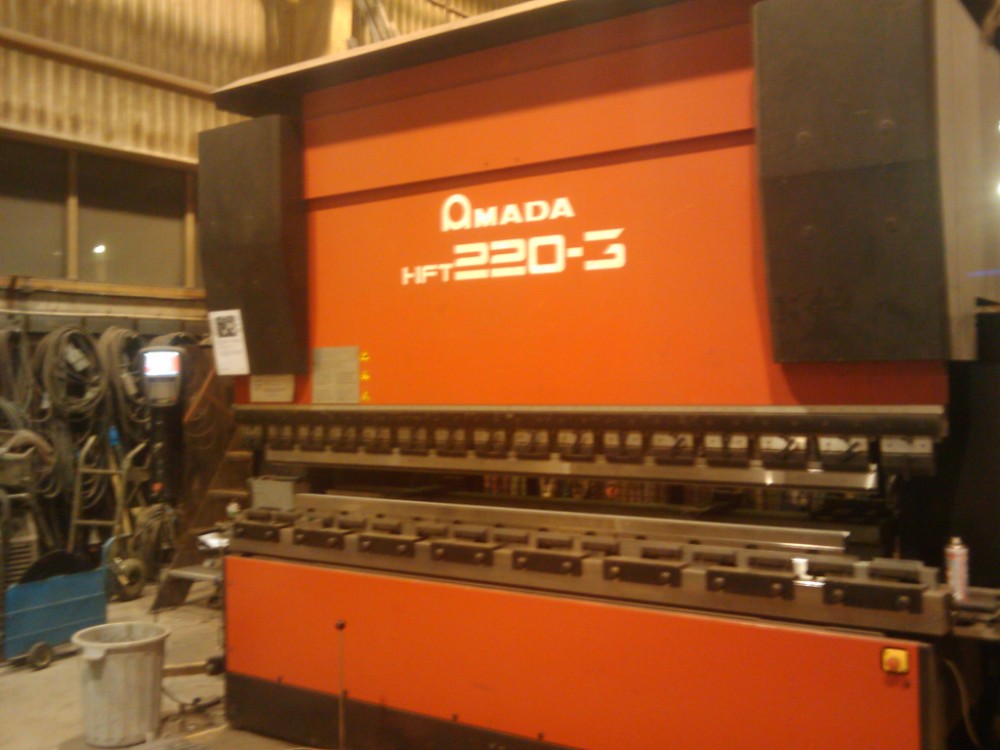

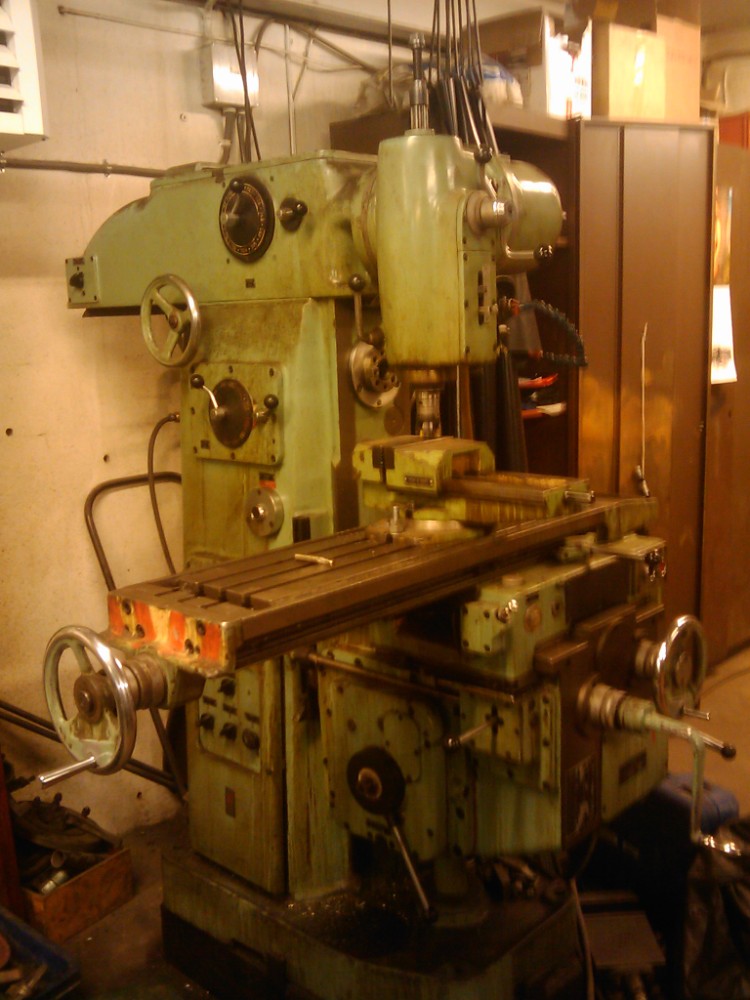

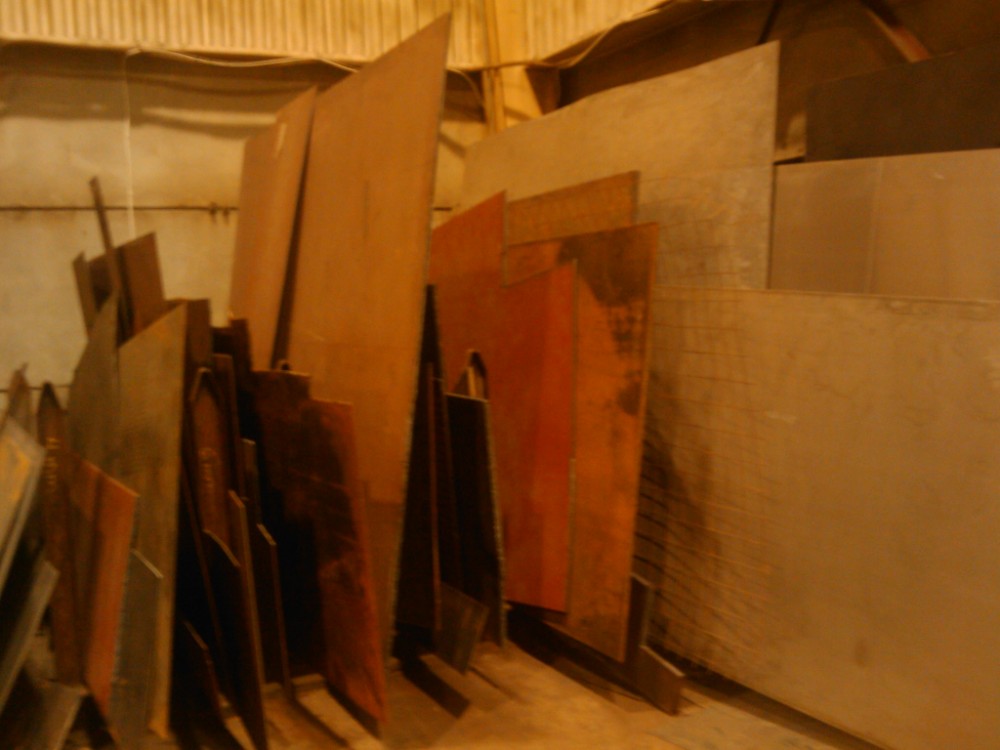

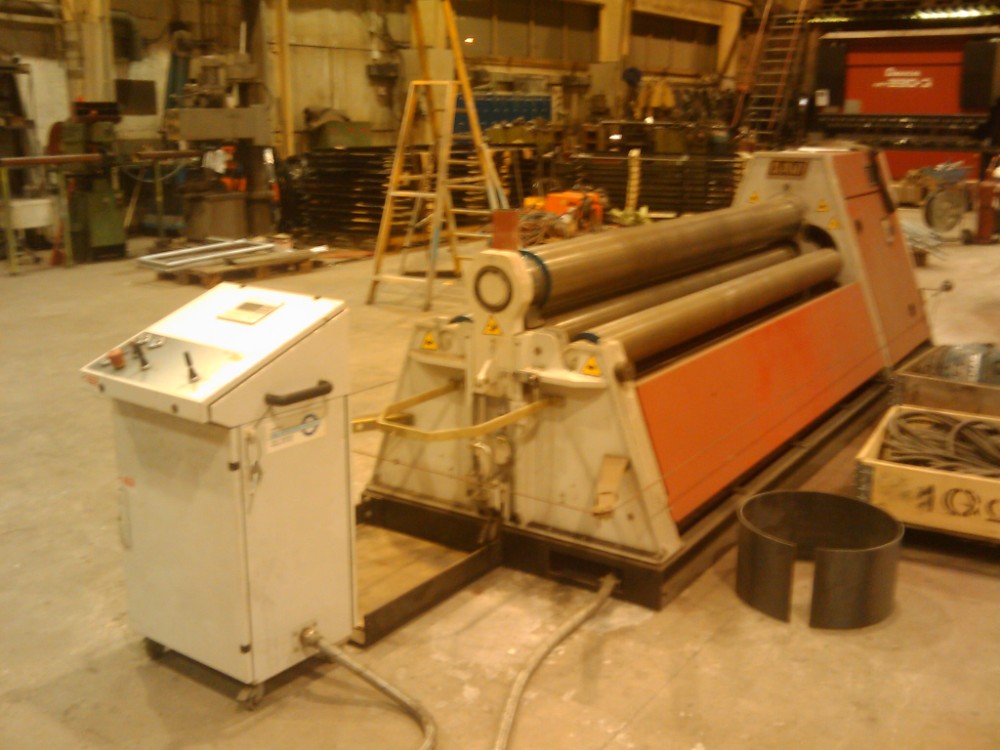

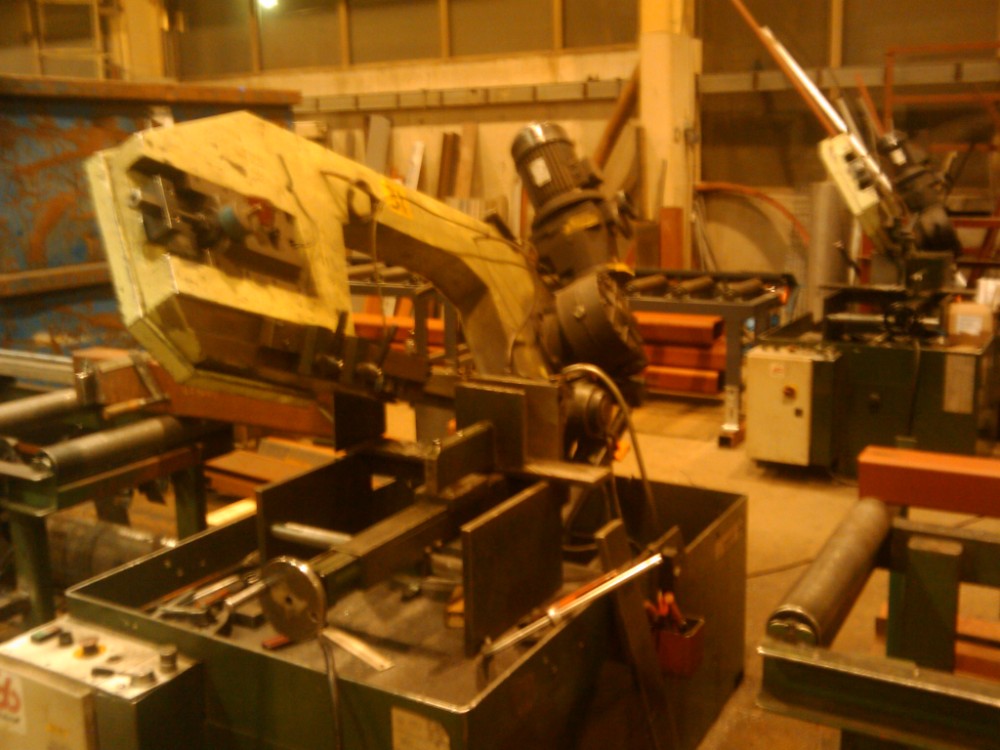

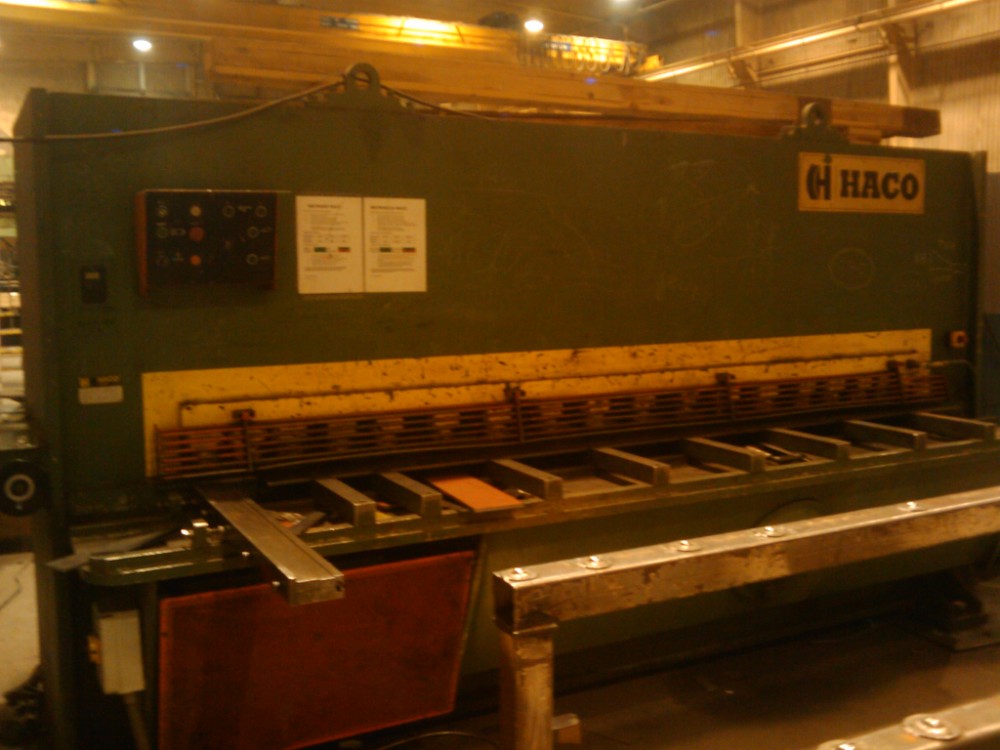

Da har jeg tatt noen bilder ifra jobb, så dere kan se noen maskiner jeg har til disposisjon. (litt dårlig kvalitet, tatt med mobilkamera)

Enkelte maskiner er litt slitne og oljete, men de gjør nytten sin!

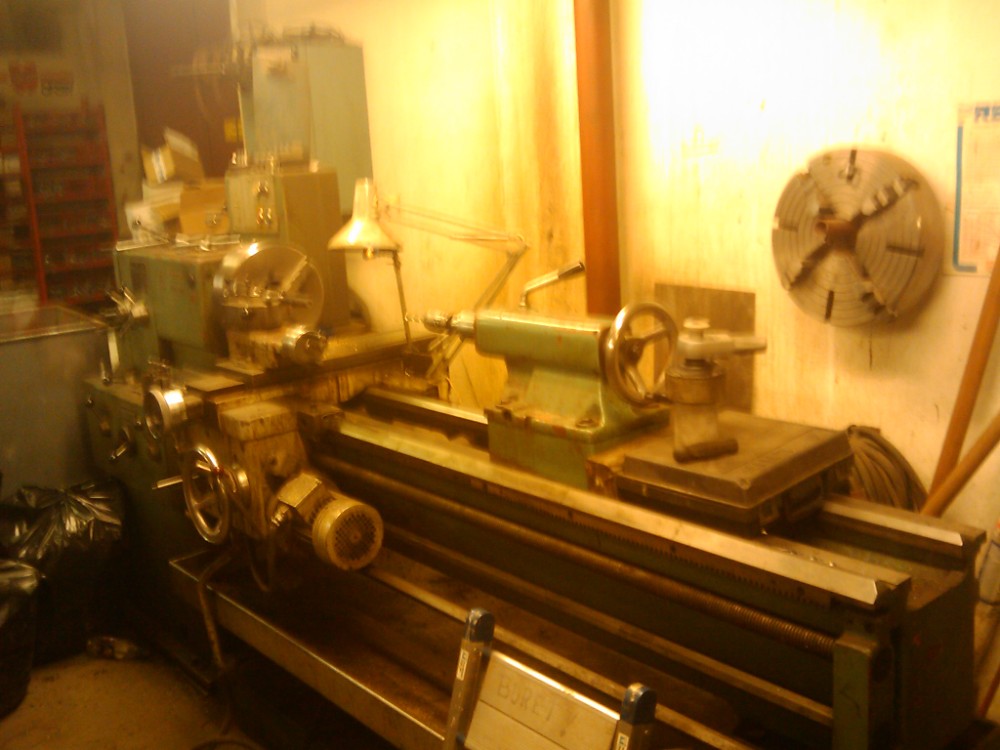

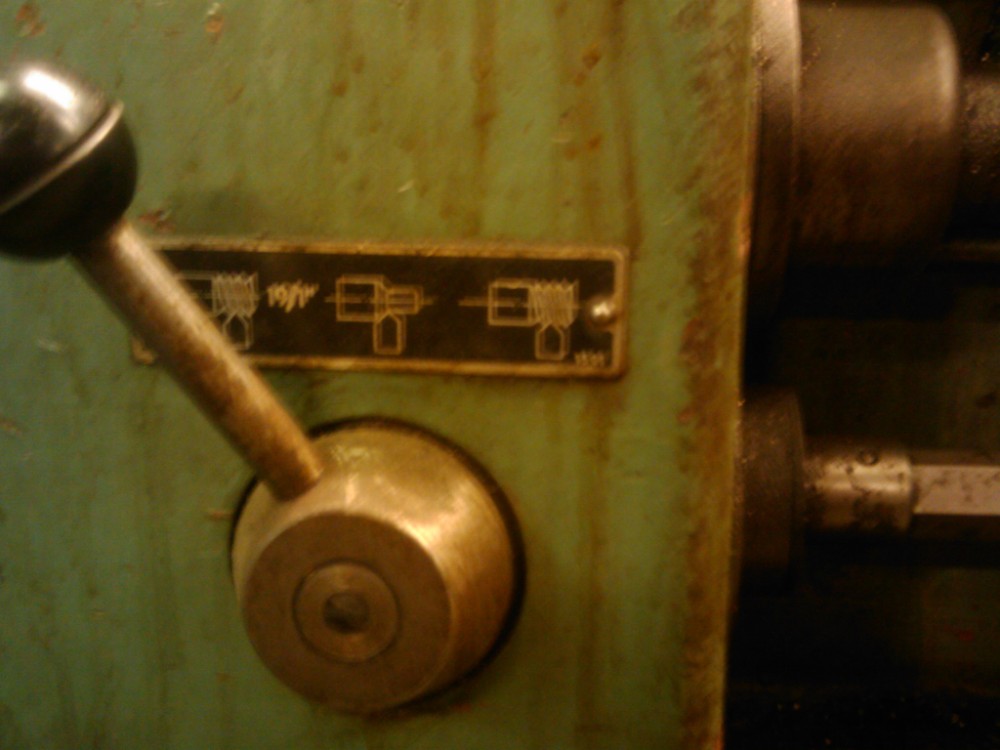

Prøvde og dreie gjenger idag, men det var ikke så enkelt. Skjønner ikke helt hva jeg skal stille inn på. fikk matingen til og gå i "gjengemodus" men de ble altfor fine.

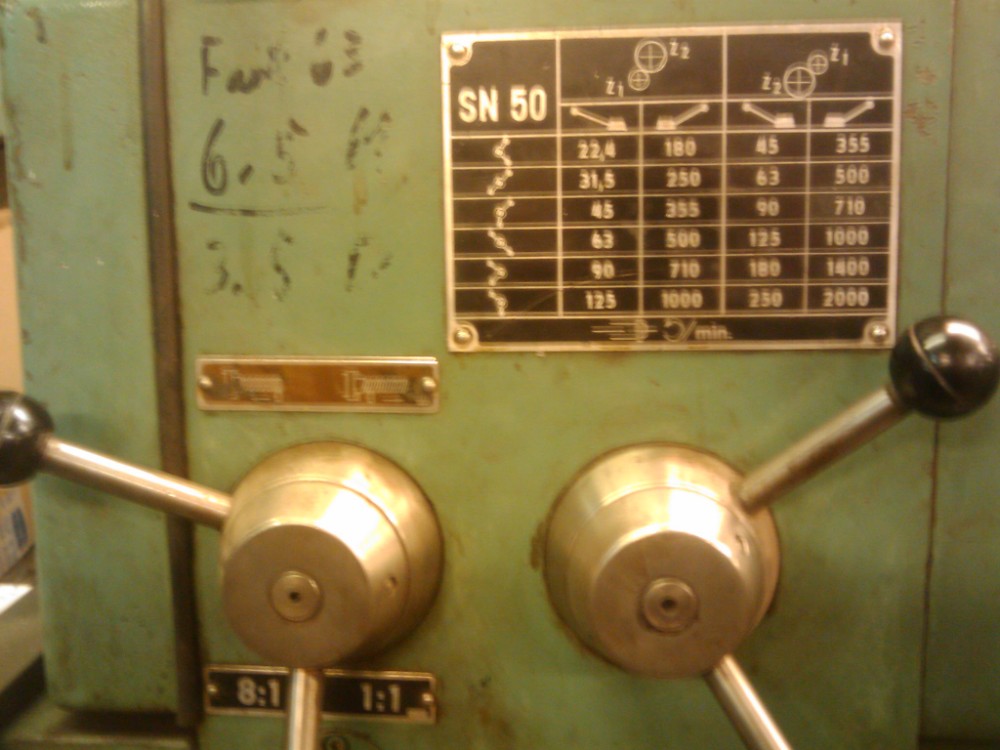

Jeg vet jeg kan se på skjemaet som er naglet fast i benken, men når det er slitt bort så er det ikke så enkelt

Noen tips?

Ellers så er jeg ikke helt sikker på når oppstart blir, men jobber med og få taki deler.


Mvh Robert.

[roadrune]

Det er normalt stigningen som står på de plansjene for gjenging, hvis jeg husker rett....

Det viktigste når du gjenger, er å ikke slippe av matingen før du er ferdig, men kjøre benken i revers før neste kutt og kjør litt for langt, så kjører du rett vei ett lite stykke for å ta inn slakken slik at du kommer i helt riktig posisjon før du sveiver stålet inn igjen.

[bid63]

Hei.

Da har jeg tatt noen bilder ifra jobb, så dere kan se noen maskiner jeg har til disposisjon. (litt dårlig kvalitet, tatt med mobilkamera)

Enkelte maskiner er litt slitne og oljete, men de gjør nytten sin!

Prøvde og dreie gjenger idag, men det var ikke så enkelt. Skjønner ikke helt hva jeg skal stille inn på. fikk matingen til og gå i "gjengemodus" men de ble altfor fine.
Jeg vet jeg kan se på skjemaet som er naglet fast i benken, men når det er slitt bort så er det ikke så enkelt

Noen tips?

Ellers så er jeg ikke helt sikker på når oppstart blir, men jobber med og få taki deler.


Mvh Robert.

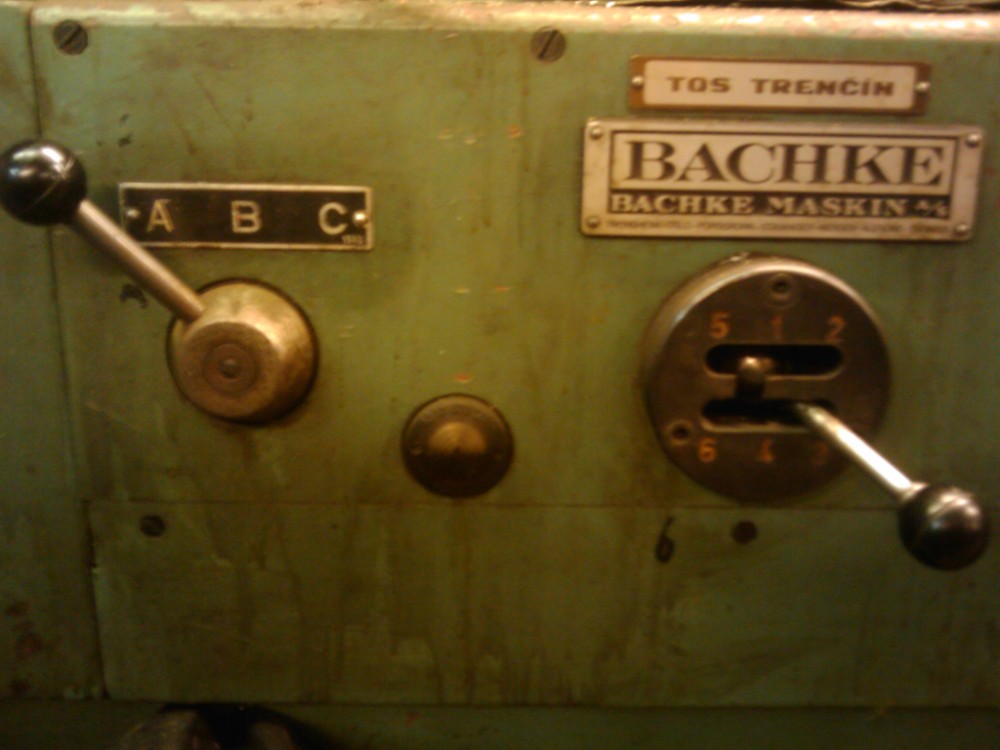

Det ser ut som en TOS SN 40 eller 50, tror det står mange slike rundt om i landet og så vidt jeg husker står gjenge innstillingene i manualen. Vi solgte våres for 8-10 år siden.
Hvis ingen her kan skaffe en kopi av gjenge innstillingen eller du ikke finner manualen kan du prøve å ringe Kaspo Maskin i Trondheim - De leverte nok denne i sin tid, men da som Bachke Maskin.

[Vegabond]

Må innrømme jeg ikke skjønte helt hva du mente der..


Mvh Robert.

[bid63]

Må innrømme jeg ikke skjønte helt hva du mente der..


Mvh Robert.

Skjønte ikke hva? og av hvem?

[Vegabond]

Det er normalt stigningen som står på de plansjene for gjenging, hvis jeg husker rett....

Det viktigste når du gjenger, er å ikke slippe av matingen før du er ferdig, men kjøre benken i revers før neste kutt og kjør litt for langt, så kjører du rett vei ett lite stykke for å ta inn slakken slik at du kommer i helt riktig posisjon før du sveiver stålet inn igjen.

Ble så mange svar på en gang her tenkte jeg skulle slippe og sitere.


Mvh Robert.

[roadrune]

Stigning=hvor lang en gjenge er på en omreing, normalt målt i mm, eller gjenger pr tomme hvis det er tommedimensjon.

Det jeg mente når du skal dreie, var:

Normalt når du tar ett kutt med mating, så slår du av matingen når kuttet er ferdig, og sveiver dokka tilbake.

Når du gjenger, er det viktig å ha gjengematingen inne hele tiden, og kjøre benken i revers for å returnere for neste kutt, hvis ikke, så treffer du ikke skikkelig i de samme gjengene, og resultatet bli dårlig.

Det er også lurt å kjøre litt riktig vei før du begynner på kuttet, for å hente inn slarken i benken.

Håper dette var mer forståelig

[Vegabond]

Den skjønte jeg vettu!

Skal snakke med en ekspert på jobb ved en senere anledning, blir sikkert klokere av det.

Tenker jeg bruker vanlige gjengestenger med "langmutter" til aksene.


Mvh Robert.

[Vegabond]

Hei.

Da har jeg fått pris på 16mm trapesskruer med mutter. prisene er:

1 meter inkl moms er 350.-
1 mutter 115.-

Hvis jeg går for dette tilbudet blir det 3 skruer med mutter = 1395.- for skruer og mutter til alle aksene.

Er dette dyrt? Noen som kan hjelpe meg og finne samme skrue på f.eks e-bay?


Mvh Robert.

[Guest]

Det høres på ingen måte dyrt ut, hvis dette er priser i Norge?
Vi har en maken Tos-benk på jobb. Kan se etter gjengedata hvis du vil.
Kunne vært artig å høre hvor i Trh. du jobber, send en PM hvis du ikke vil kringkaste det.
Kanskje jeg ikke er så langt unna.
Har såvidt begynt på et cncprosjekt selv, men hvis jeg får tilslaget på ei bruktmaskin, blir det vel lagt til side. Har bare handlet noen smukke lineærføringer fra Hiwin foreløpig.

[Vegabond]

Hei.

Gjengedata hadde kanskje vært fint og vite

Hvor har du kjøpt linjeføringene?, tenker da på link osv.


Mvh Robert.
