Mikro bryter til DLG

[kaklei]

Har til nå brukt batteripluggen rett inn i mottakeren, eller via en liten kabel, synes det blir litt knotete, samtidig som en sliter mer på koblinger, kabler osv.
Lurer på hva dere andre der ute bruker??
Ser for meg en liten, innvendig betjent mikrobryter av et eller annet slag..
Er jo ikke allverdens plass å boltre seg på snuten på en dlg modell!
Tips mottas med takk!

Kjell Arne

[skl]

Hva med denne?

Funker helt konge for meg!

Liten og nett

http://www.soaringusa.com/products/product.htm?product_id=16811&category_id=282

[Quadrocopter]

Har til nå brukt batteripluggen rett inn i mottakeren, eller via en liten kabel, synes det blir litt knotete, samtidig som en sliter mer på koblinger, kabler osv.
Lurer på hva dere andre der ute bruker??
Ser for meg en liten, innvendig betjent mikrobryter av et eller annet slag..
Er jo ikke allverdens plass å boltre seg på snuten på en dlg modell!
Tips mottas med takk!

Kjell Arne

Henger meg på, var litt redd for vekta men må inn med noe bly i alle tilfeller.
Ser for meg en liknende denne og fant noe mer info her og her

[Ja9]

Bruker selv en bryter lik den skl linker til. Denne fungerer knirkefritt i min DLG. Har også laget en tilsvarende selv, med deler fra clasohlson. Disse bryteren er veldig enkle å lage selv.

[doogledee]

Jeg har med stor sukksess brukt en JST kontact til dette. Det er de rød, to polete kontaktene som ofte blir kalt for BEC kontakter jeg tenker på. Disse er gode for en god del strøm og er rated til mange 1000 connect/disconnect cycles. Veldig lett å lodde den ene enden på en kort servo ledning som sitter i mottakeren og den andre siden på batteriet.

[kaklei]

Takker for svar!

Skal gjøre et forsøk med jackplugg løsningen, er ganske smart da en samtidig har ladeplugg.

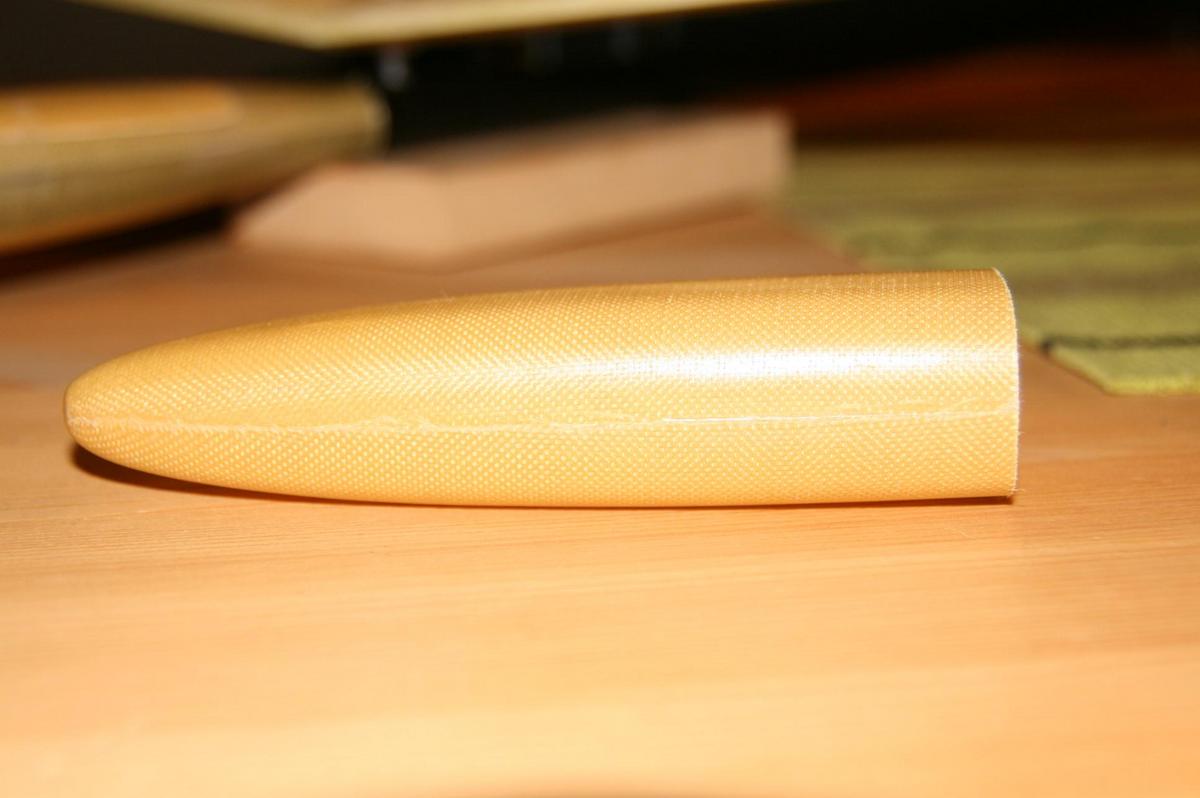

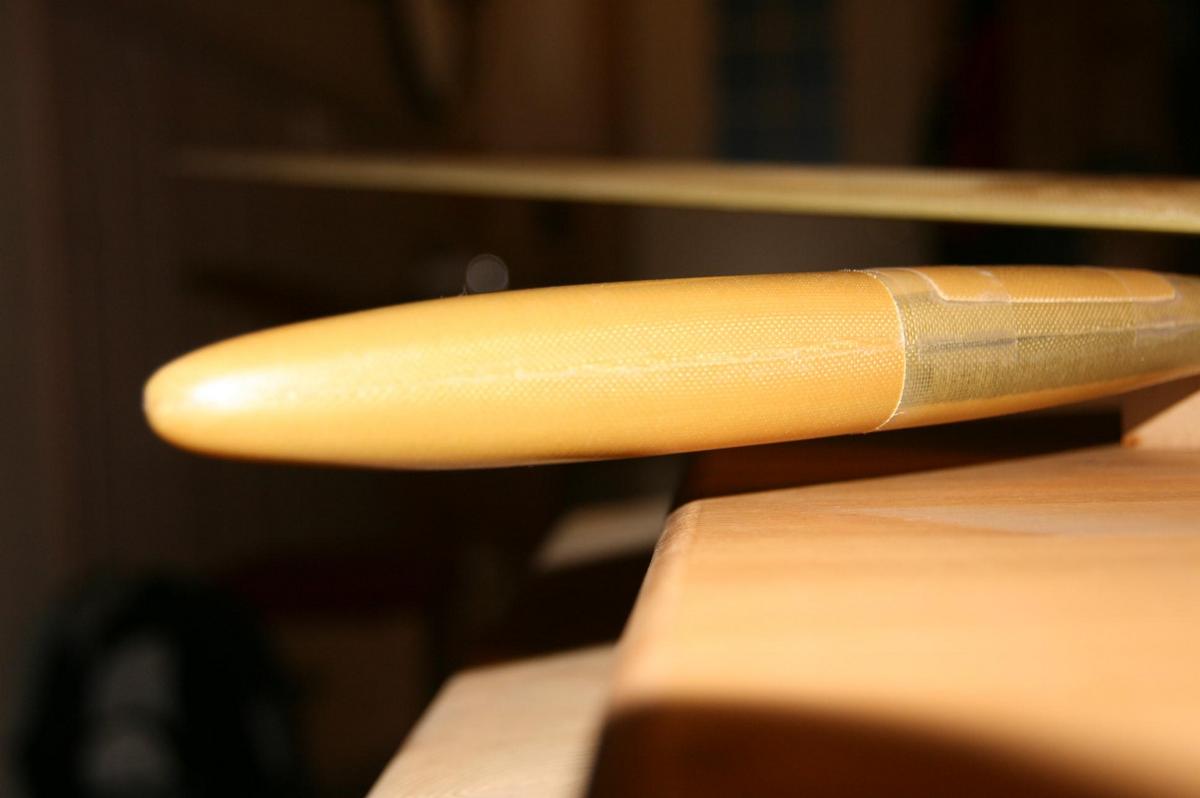

Det jeg ikke liker med den på min modell er at pod'en eller "lokket" i fronten av modellen forhidrer meg å få den så langt fram som mulig. (bilde). Ønsker å plasere alt som veier så langt fram som mulig.

Kjell Arne

[doogledee]

Hei, Er dette en lighthawk/lightspeed? Podden ligner veldig hvertfall
det er jo ikke noe problem i den modellen å plassere bryter el lign under podden. Jeg bygde min Lighthawk for ca 18 mnd siden og hadde bare en JST han/hun løsning og den kom på 243 gram ferdig utveid og flyklar.
Du har jo også mulighet til å plassere en bryter under bak lokket på podden.

Leif

[Quadrocopter]

Du kan fikse dette selv med en pod
Monter hunn-jack kontakten på en treplate og lim den fast fra innsiden der du vil ha den i flykroppen. Ytterkanten av Jack'en må ikke stikke mer igjennom flykroppen enn at den ligger plant med yttersiden.
Slip ned gjengene + hylse feste på hann-pluggen til et minimum (børe ikke være mer enn 4mm i diameter) og lag et 4 mm hull i poden rett over senter av hunn-pluggen i selve fly kroppen. Du kan nå stikke Jack-hunn pluggen gjennom pod'en og inn i selve hann-kontakten.
Istedenfor plast hylsa på*hann-pluggen bruker du krymp.

[Quadrocopter]

Finner du en brukbar 2,5 mm jack med bryter så blir hullet i flykroppen og i poden vesentlig mindre

[Tom Erik]

Litt off-topic: Men, her er det så stor DLG-interresse at jeg må oppfordre alle til å delta på Norges-cup`n som holdes i Arendal den 10. mai!

[bad scientist]

Kan noen gå ut i fra at jeg er komplett idiot..,

og forklare hvordan man lager en slik bryter/plugg?
Skritt for skritt, bilde for bilde osv... Trenger en sånn i går jeg...

[bad scientist]

Takker for svar!

Skal gjøre et forsøk med jackplugg løsningen, er ganske smart da en samtidig har ladeplugg.
Det jeg ikke liker med den på min modell er at pod'en eller "lokket" i fronten av modellen forhidrer meg å få den så langt fram som mulig. (bilde). Ønsker å plasere alt som veier så langt fram som mulig.

Kjell Arne

Hvis du uansett trenger littegranne vekt i nesa, så kan du jo feste pluggen i "lokket", også ha en plugg til som du fester lenger bak, også en hunn til i poden...Vanskelig å forklare..
En slags skjøteledning som blir plugget inn når du setter på lokket..

[Quadrocopter]

og forklare hvordan man lager en slik bryter/plugg?
Skritt for skritt, bilde for bilde osv... Trenger en sånn i går jeg...

I innlegg #3 er det noen linker som forklarer det elektriske - skal se om jeg får noe tid i ettermiddag til å lage noe skisser på det mekaniske også

NB!
selv om strømstyrken er så liten at den ikke skaper noe problemer med å bruke en audio Jack med bryter så bør du være nøye med å få en jack med bryter som har en bra mekanisk kvalitet slik at du ikke får dårlig kontakt ved vibrasjoner osv.

[flarssen]

og forklare hvordan man lager en slik bryter/plugg?
Skritt for skritt, bilde for bilde osv... Trenger en sånn i går jeg...

Ta en titt på skissen nede til høyre på siste siden her: http://mouser.com/catalog/specsheets/ST314_315.pdf.
(1) kobles til negativ (sort) kabel til batteri og Rx.
(2) kobles til positiv (rød) kabel til batteri.
(5) kobles til positiv (rød) kabel til Rx.
Uten pluggen i er (2) og (5) koblet sammen slik at mottageren er koblet til både batteriets plus og minus pol (Rx PÅ).
Når pluggen settes inn vil tuppen på pluggen (koblet til + på laderen) få kontakt med (2), samtidig som forbindelsen mellom (2) og (5) brytes (Rx AV) og innerste del av pluggen (koblet til - på laderen) får kontakt med (1).
Filosofien bak denne typen kontakter er at man eksempelvis bryter apparatets forbindelse med et innebygget batteri når man plugger inn en ekstern strømkilde, bryter fobindelsen mellom forsterker og høyttaler(e) når man kobler til headset etc. Her blir det altså brukt for å koble batteriet til en lader (om ønskelig) i stedet for mottageren.

[bad scientist]

Takker!

Der fikk jeg nok en idè om hvor jeg kan få tak i en sånn bryter også
