Katapult

[bjeff]

Jeg skal bygge en katapult, men det har jeg null erfaring med. Den skal skyte opp samme fly som på denne videoen:

Etter å ha klødd meg endel i huet begynner jeg å danne meg et bilde av hvordan systemet fungerer, men er det noen her på forumet som har bygget noe lignende? Jeg tenker å bruke alu-profiler fra Bauhaus, en slags klemme i plast (ikke kulelagret) og prøve 8 mm strikk fra Hobbyking i ulike kombinasjoner. Dersom noen har erfaring med å bygge/operere katapult, tar jeg gjerne imot tips. Dette skal være så enkelt, lett og lite som mulig, og skyte ut et fly på ca 4 kg.

[farmann]

Se her!
Log In | Facebook

[Quadrocopter]

Se her!
Log In | Facebook

Ikke f... om jeg logger inn i Facebook

[gnistjeger]

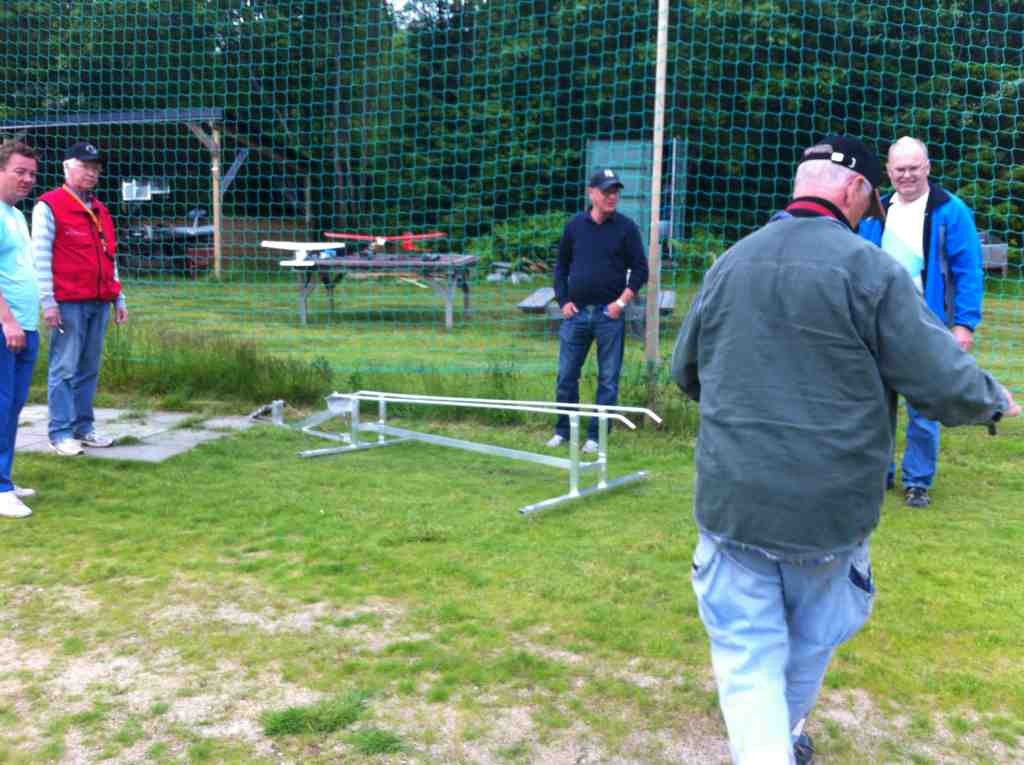

Fant ikke filmen jeg la ut på Face, men har et bilde av katapulten Farman refererer til her:




Mvh Rune

Sent from my iPhone using Tapatalk

[bjeff]

Takk for den, men det er ingen ekte katapult. Ideen er også å slippe en sånn bungee-greie foran, men å ha all strikk under ramma og en skyvearm.

[Quadrocopter]

Det meste han har gjort er veldig greit å lage så vi kan ta en kveld oppe hos meg å "tenke" litt.
Utfordringen er å få dette "pakkbart" i en bag samtidig som man har en helt plan skinne hvor skjøtene er usynlige for slideren som glir over.

Hvis du har noen som jobber i et mekanisk verksted som kan utføre jobben så kan vi lage tegningene.

[bjeff]

Etter verdifulle innspill fra Dr Q, mye plundring, internettresearch og ikke minst enda flere innspill fra Dr Q, samt mere plundring og noen lyse øyeblikk iblant, er katapulten ferdig. Tester innendørs virker meget lovende.

[Arcteryxxx]

Katapult

Den var da veldig proff! Bra jobba

[fjante]

Katapult

Etter verdifulle innspill fra Dr Q, mye plundring, internettresearch og ikke minst enda flere innspill fra Dr Q, samt mere plundring og noen lyse øyeblikk iblant, er katapulten ferdig. Tester innendørs virker meget lovende.

[ATTACH=CONFIG]66137[/ATTACH]

Har du noen flere bilder av denne? Den så veldig intresang ut

[Quadrocopter]

Etter verdifulle innspill fra Dr Q, mye plundring, internettresearch og ikke minst enda flere innspill fra Dr Q, samt mere plundring og noen lyse øyeblikk iblant, er katapulten ferdig. Tester innendørs virker meget lovende.

Vel - det var ikke så mange innspill jeg kom med, og jeg må si at jeg er meget imponert over bjeff sin kreativitet og pågangsmot!!!
Uten å ha brukt CNC eller annet tyngre maskinerings utstyr har dette blitt et fantastisk bra produkt og det blir spennende å høre/se resultatet av maiden flighten.

[Lars N]

Kan du ikke legge ut en del bilder av den om du kunen tenke deg å dele løsningene med andre, har siklet litt å denne maskinen selv. Antar at det er en X8?

[bjeff]

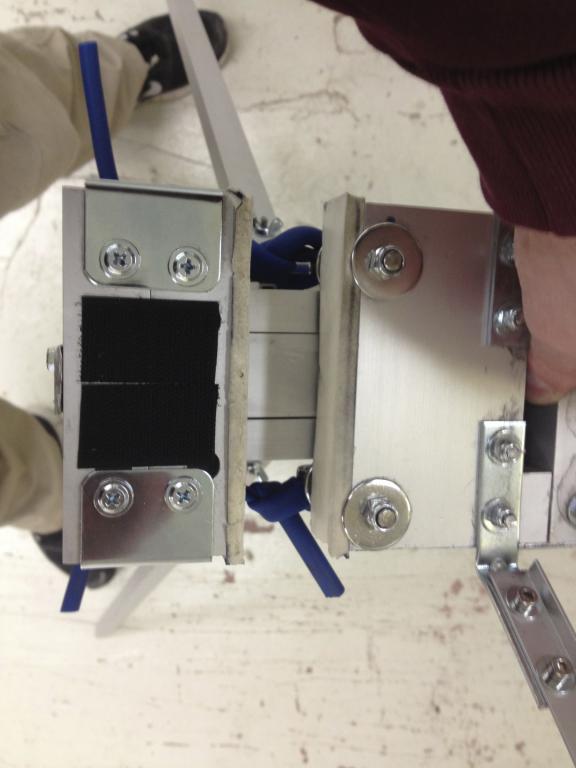

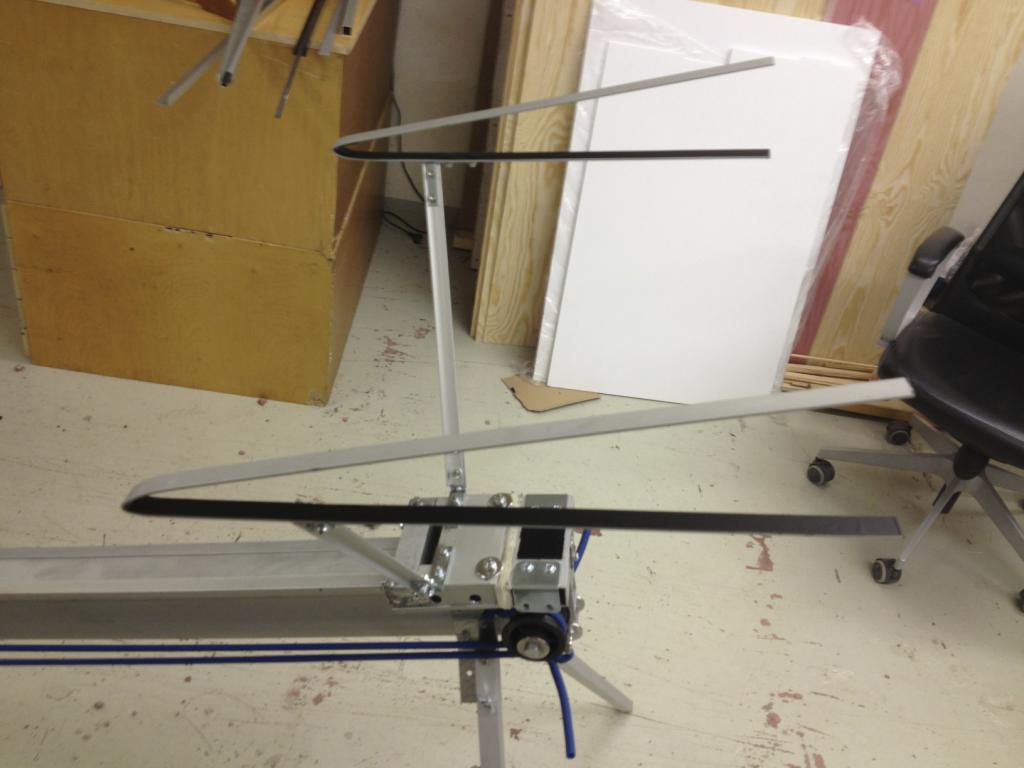

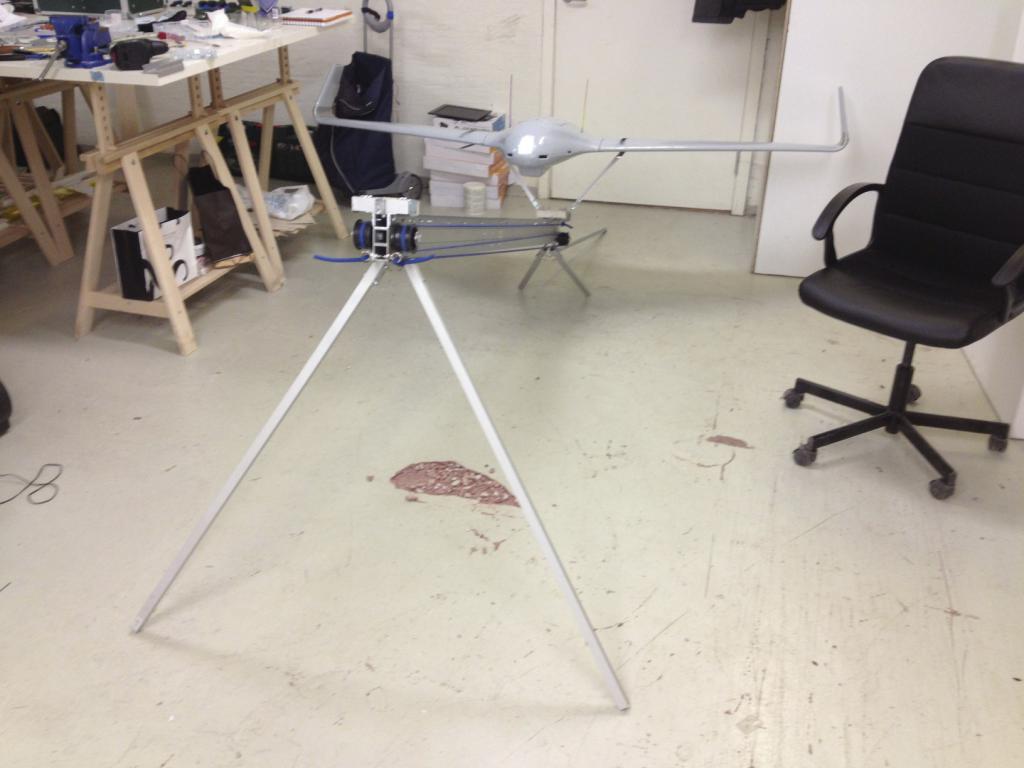

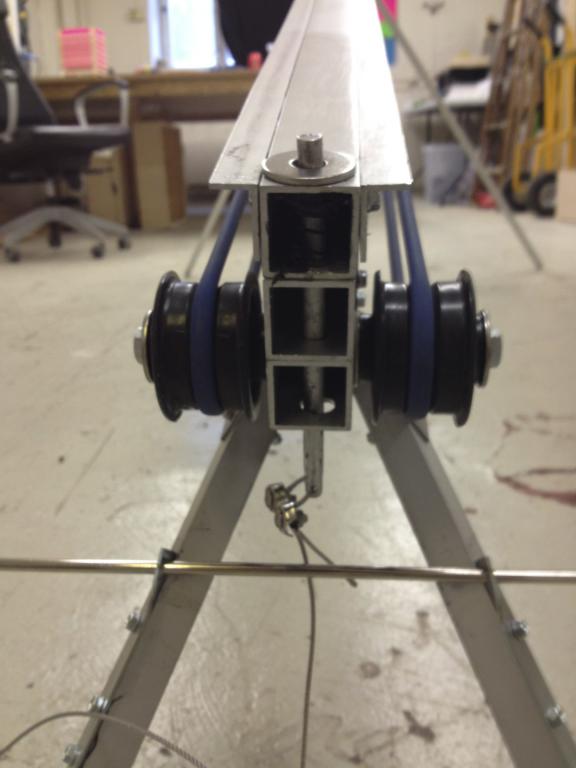

Her er noen flere iPhone-snapshots, kan ta noen med et skikkelig kamera senere. Slideren har fire kulelagre, og jeg har byttet ut den opprinnelige pedalen med en 10 meter stålwire slik at jeg kommer på komfortabel avstand til flyet og katapulten. I og med at jeg er "blind" med videobriller under takeoff er det ikke noe særlig å rote rundt med foten i nærheten av en karbonpropell (jeg kommer til å ha motoren i gang før og under takeoff).

[bjeff]

En kollega var innom og filmet litt.

[bjeff]

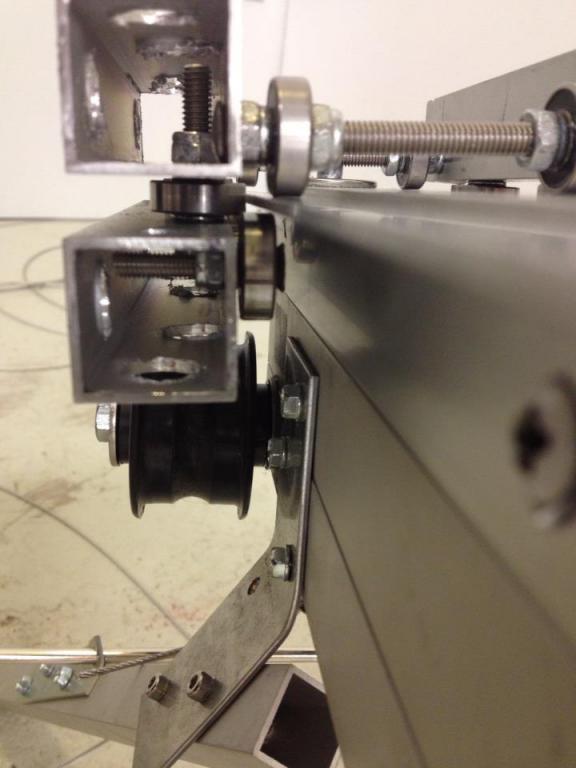

Nå har jeg laget enda en ny slider, denne gangen med tolv kulelagre, dvs alle aksene foran og bak. Da vi prøvde katapulten med realistisk vekt ble det klart at det var helt kritisk å få eksakt tyngdepunkt, ellers ble det for mye friksjon. Den nye slideren er derimot friksjonsfri uansett tyngdeforskyving virker det som. Forøvrig har Dr Q noen temmelig kule løsninger for å måle g-graft, hastighet, aksellerasjon osv, hadde nylig en session der vi målte med og uten flyvekt.

[Quadrocopter]

He he - det ble et par på sidene også
Nå burde det gli over skjøten uten å bremse!
