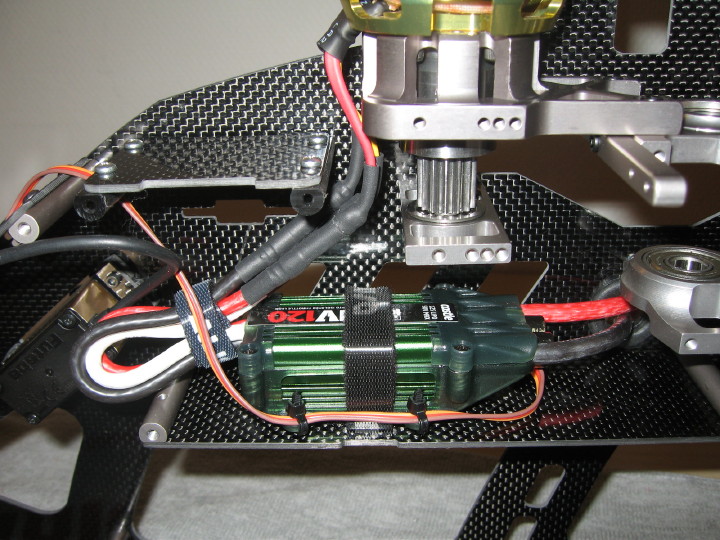

Jeg valgte til slutt MAs anbefaling til plassering av ESC. De øvrige plassene gav litt dum kabelføring. Spesielt til motor. Jeg lar den i allefall være slik inntil jeg ser hvordan det går med CG.

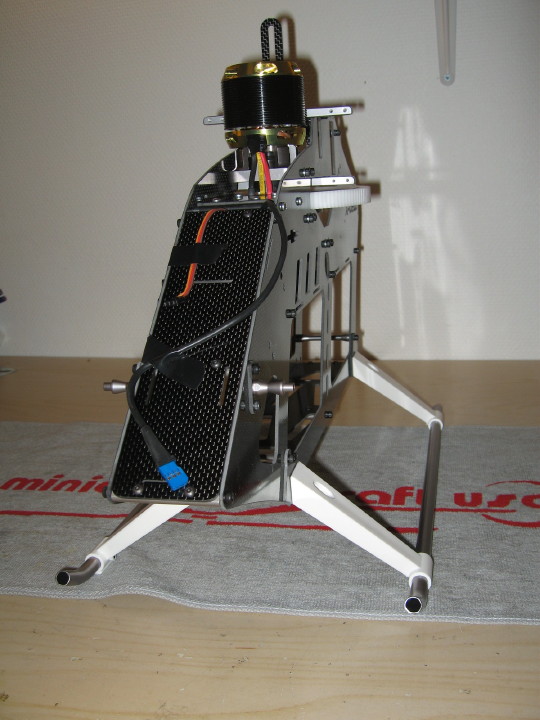

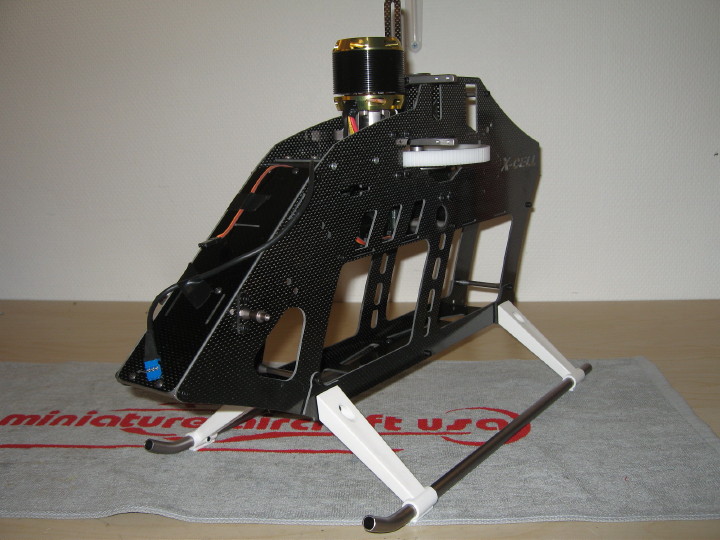

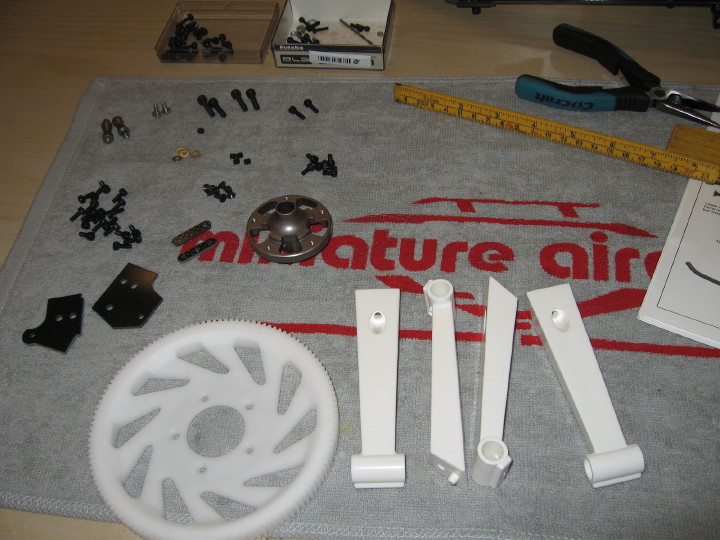

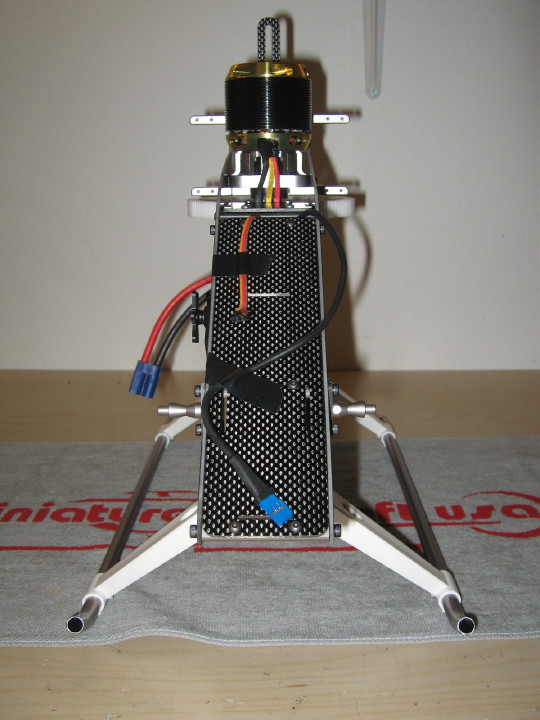

Så da gjenstår bare å lukke ramma og sette på skid så er kroppen ferdig. Understellet består av 4 like ben. På undersiden av hvert ben er en liten forhøyning, som små klosser som heli står på. Hensikten med dette er at noen liker å skli heli bortover asfalt/betong og det sliter veldig på skid'en. Her har de litt å gå på før de må bytte

[arhennie]

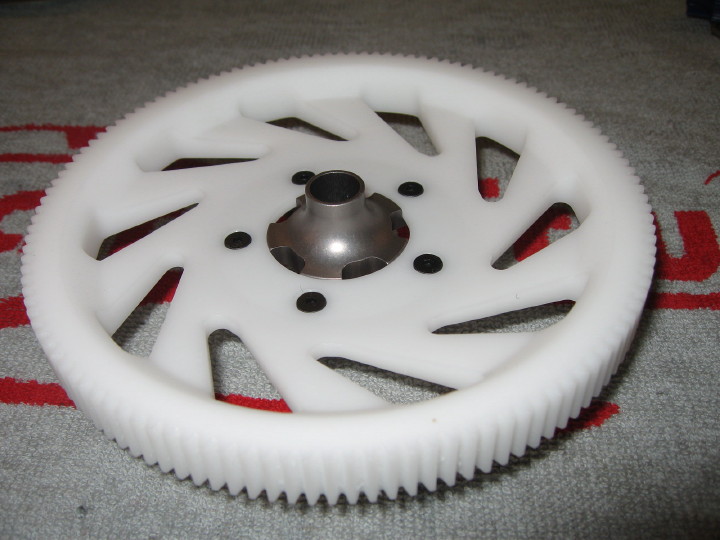

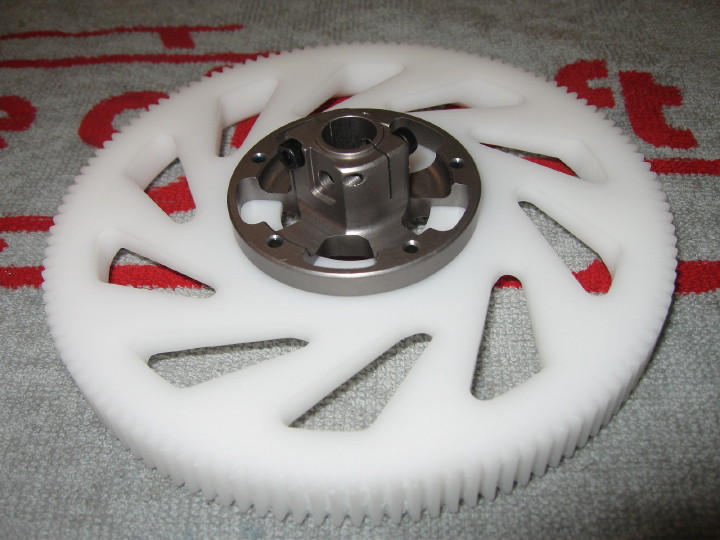

Hoveddrevet er et 124 tenners med rettskårne mod 1 gear. Hub'en er en slank liten sak siden det ikke behøver å være plass til noe enveislager i denne.

[arhennie]

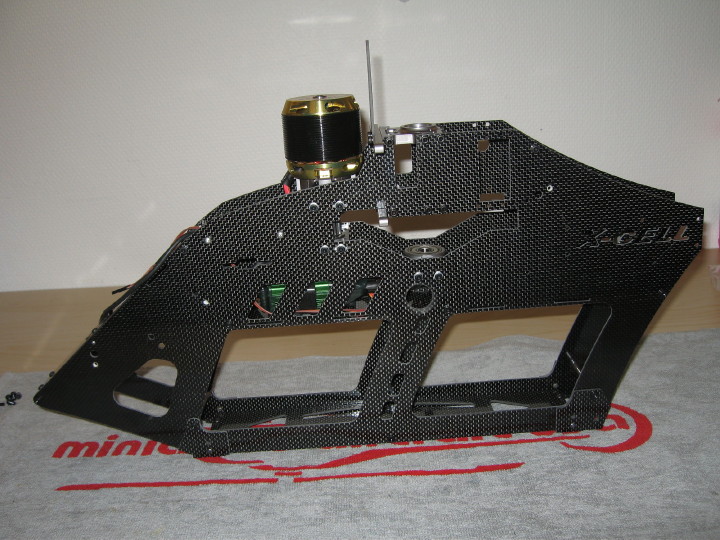

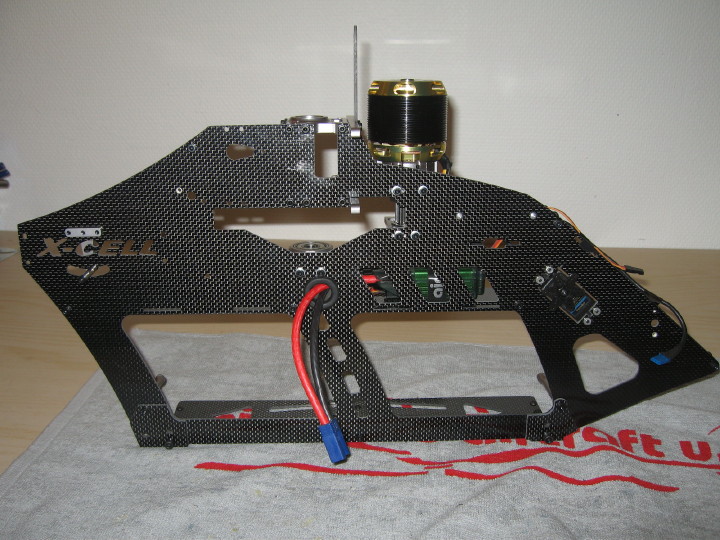

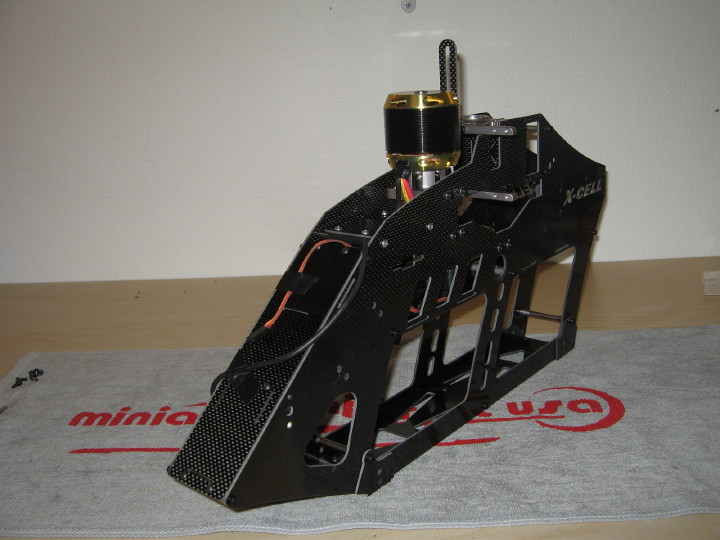

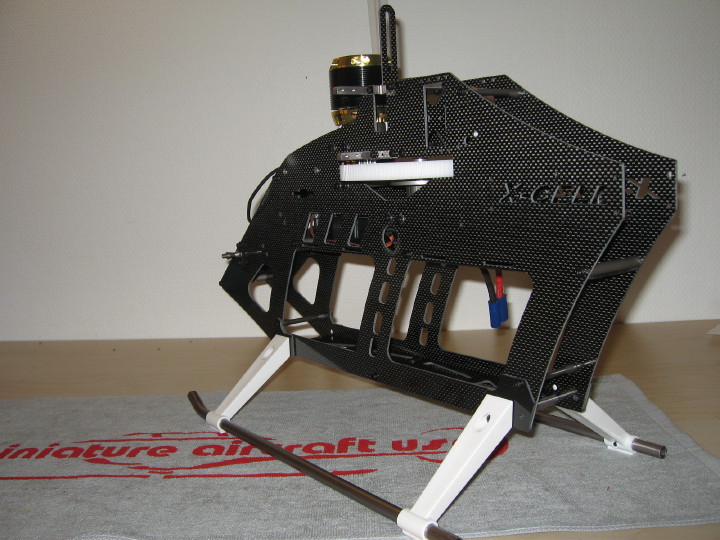

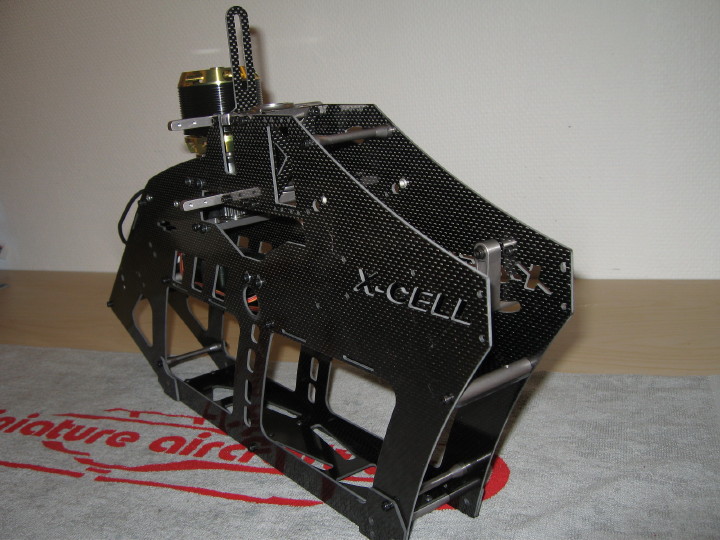

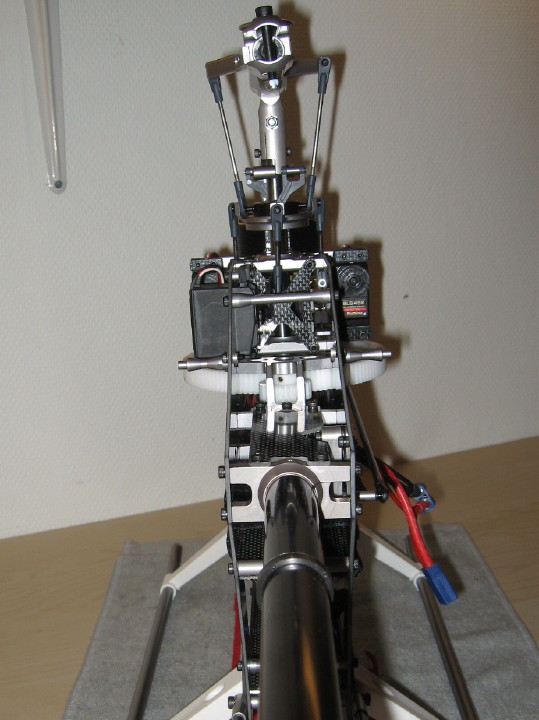

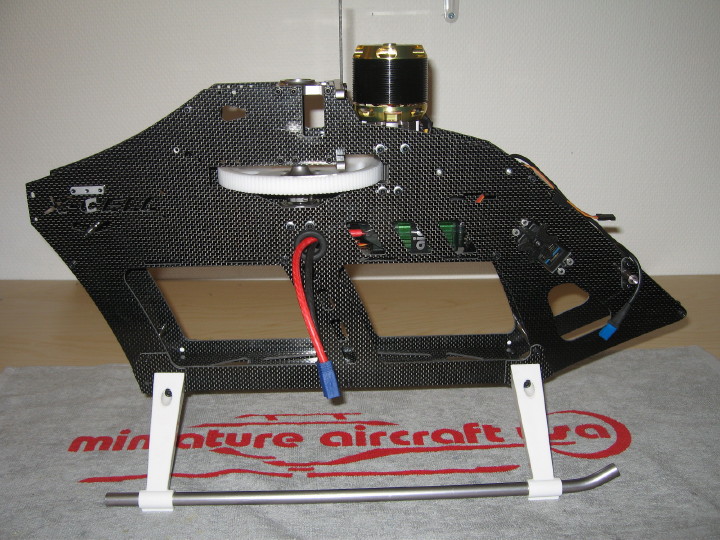

Litt bilder av ramma etter at den er lukket. Legg merke til canopy festen fremst på ramma. Disse sitter på såkalte break-away-tabs som er ment å knekke istedet for selve ramma i tilfelle krasj. Samme vil være på de bakre canopy festene. Nå skal jeg gjøre ferdig all elektronikken med gyro og servoer før jeg setter på halen.

[arhennie]

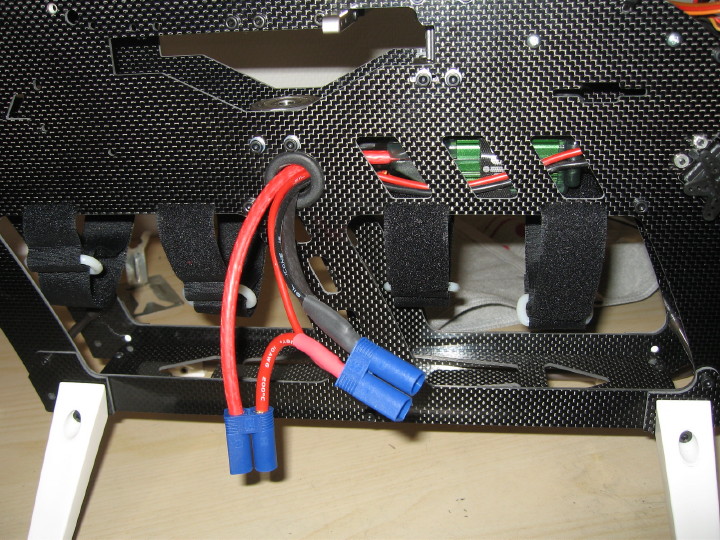

Fant ut at jeg skulle begynne å få på plass noe av elektronikken før jeg begynte med servoer osv. I allefall BEC så jeg har strøm til servoene. Men slikt tar mye tid skal en forsøke å få det ordentlig. Jeg laget til en serie kobling direkte på ESC ledningen for å slippe unna med én kontakt mindre. Elektrisk sett bedre, og så er det mindre balleri. Også loddet jeg på BEC ledninger på det ene kontakt settet. Det gir meg to fordeler. BEC trives bedre på 6S enn 12S i tillegg til at jeg kan powre opp V-bar og servoer for oppsett osv med bare ett batteri, og dermed slipp å tenke på ufrivillig spool up av motoren da den ikke får strøm.

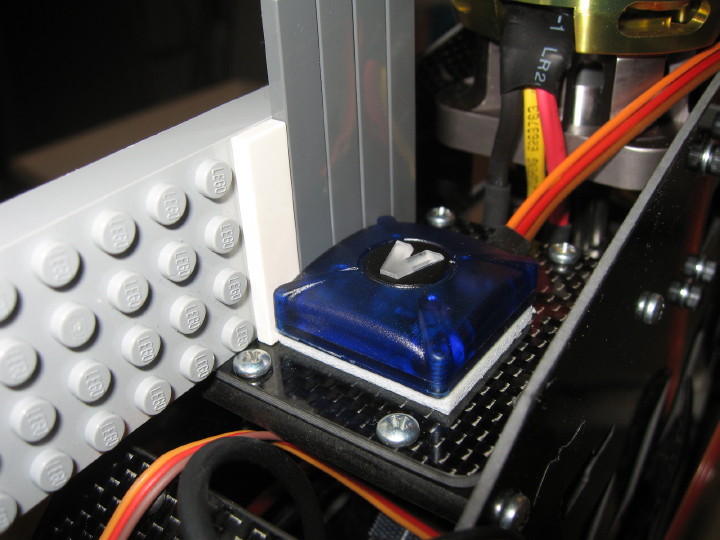

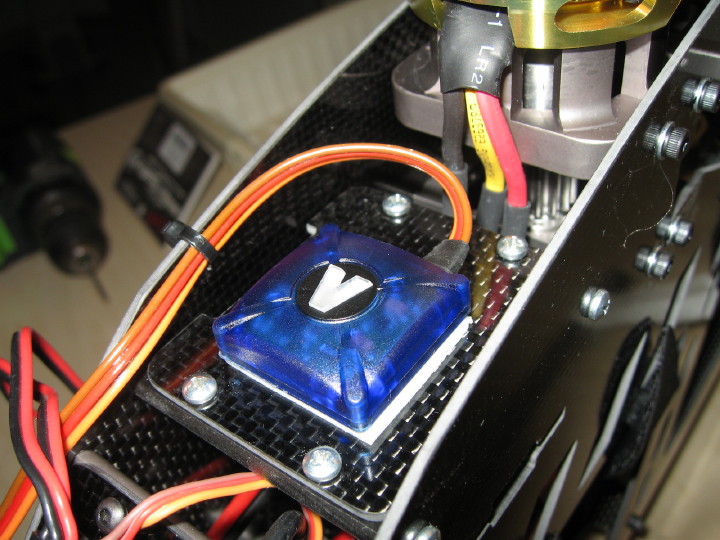

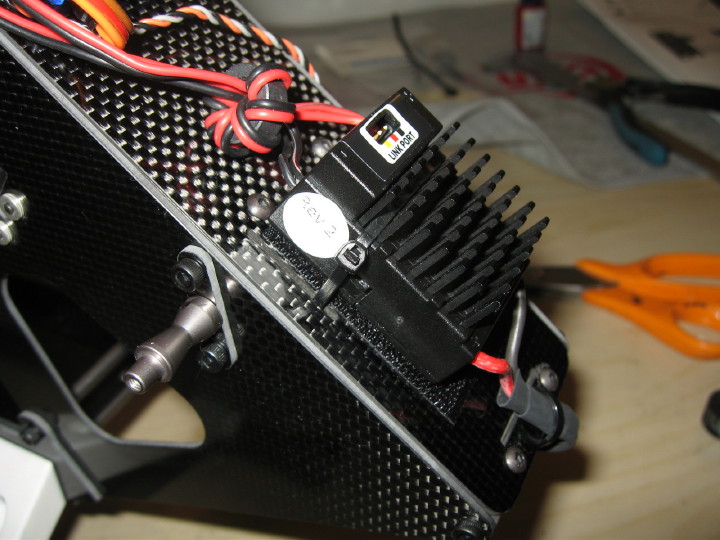

Plasserte V-bar sensor og med det samme jeg var i gang. Den er viktig at står helt dønn rett i forhold til heliets lengderetning. Hvis ikke vil den påvirke feil i forhold til aileron og elevator. Jeg bruker lego klosser til å lage en liten mal å sette sensoren mot. Rettere blir det ikke.

[ragge1]

se bra , kommer du köra vbar på bara satelit eller med mottak

[kristianwest]

Dette ser veldig bra ut. Du er glitrende på både bygging og byggetråder, Arne. Veldig mye å lære her! Nå gleder jeg meg til å se deg fly denne stort og luftig!

[arhennie]

se bra , kommer du köra vbar på bara satelit eller med mottak

Ja, jeg har 2 stk DSM2 satelitter koblet i v-bar'en.

Dette ser veldig bra ut. Du er glitrende på både bygging og byggetråder, Arne. Veldig mye å lære her! Nå gleder jeg meg til å se deg fly denne stort og luftig!

Takk for det Å fly stort skal bli. Er det eneste jeg kan...

[arhennie]

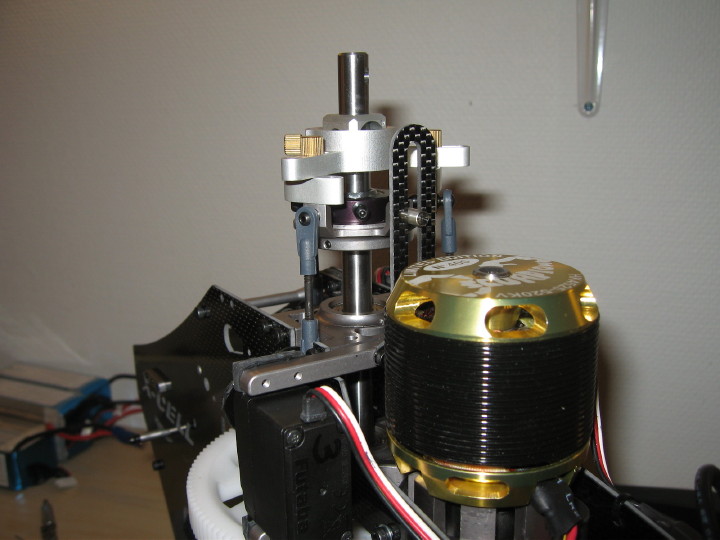

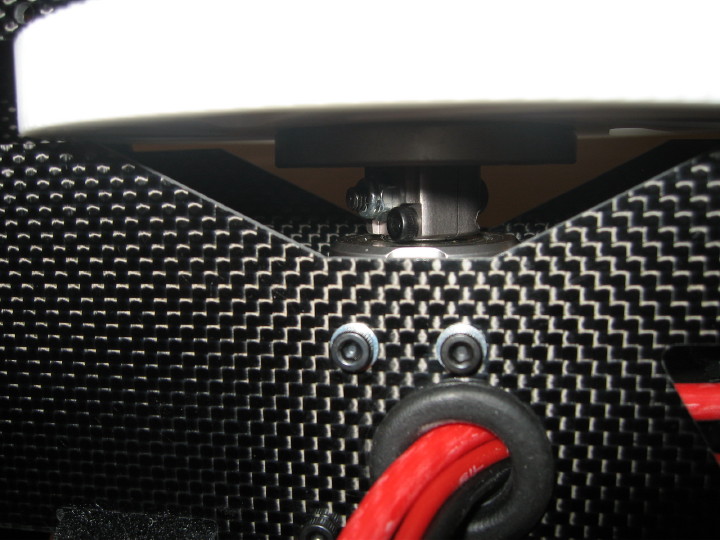

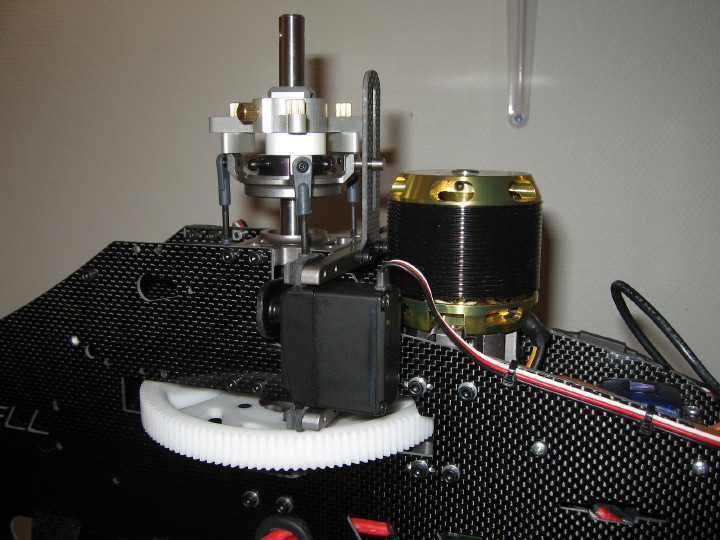

Et par kjedelige detaljer. Tilpasning av mast og hoveddrev mot lagerbukk gjøres ved at en trer masten gjennom hoveddrev og fester med en nedre jesus bolt som er vanlig på mange heli. Men den nedre av de tre lagerbukkene sitter løst i ovale boltehull. Denne lagerbukken skal nå skyves opp slik at hoveddrev presses mot lagerbukken over. Så trekkes skruene til og mast/drev sitter der det skal være uten slakk.

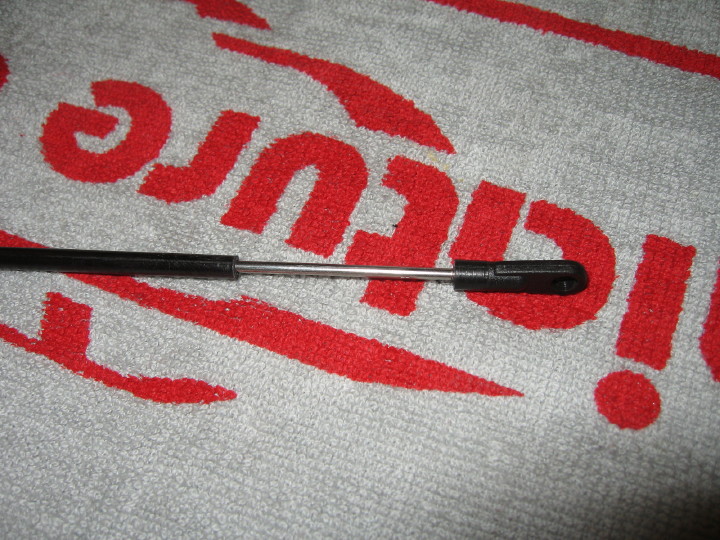

Pushrod fra haleservo til overføringen bak på ramma består av en gjengestang tredd gjennom et carbon rør. Det blir en stiv og fin gjennomføring der man slipper å lime.

[arhennie]

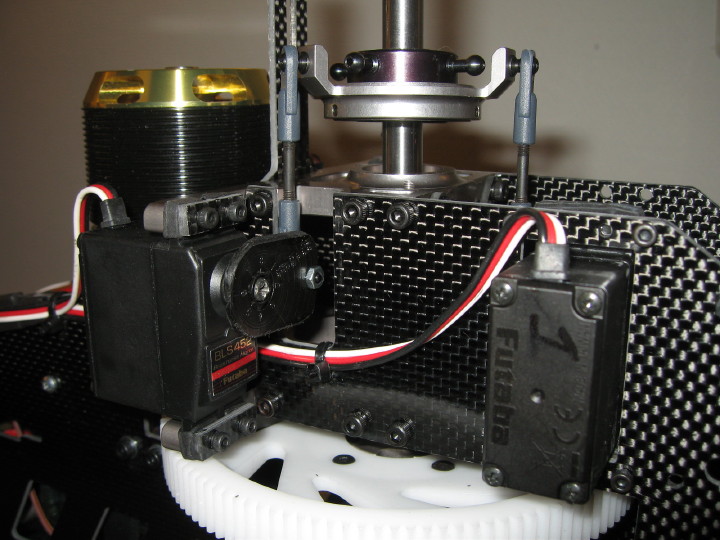

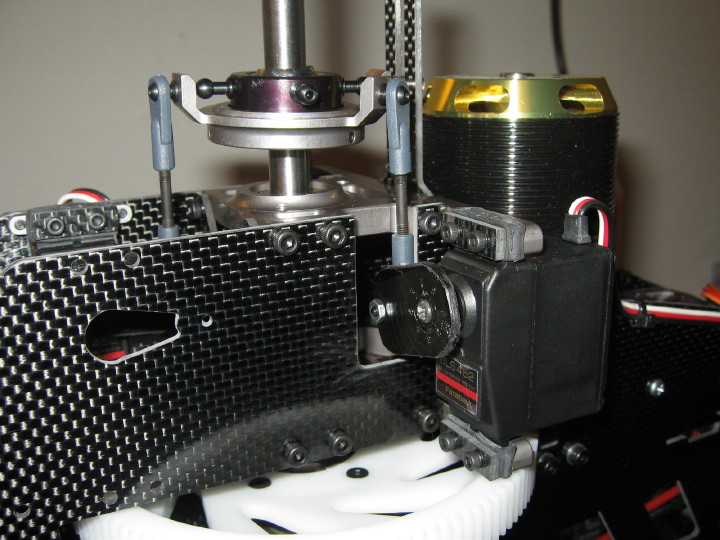

Monterin av servoer går veldig greit. Jeg har sentrert de 90 grader på forhånd før jeg monterer de. Manualen anbefaler servoarmer på 19-20mm. Futaba har noen store runde servohorn på ca 40mm. Disse har 8 ferdige hull på 19.5mm. Det er perfekt. Da slipper jeg bore opp og det er lett å få en av de åtte til å sentrere med et minimum av trim. Jeg må derimot skjære bort deler av hornet så det ikke kommer i konflikt med canopy osv. Det var ingen steder å feste servoledninger på ramma. Derimot følger det med noen små ledningsholdere man kan tre utenpå de mange skruehodene. Men jeg foretrakk å bore ett par hull så fikk jeg grei ledningsføring frem til V-bar enheten. Der framme gjenstår det fortsatt å rydde opp.

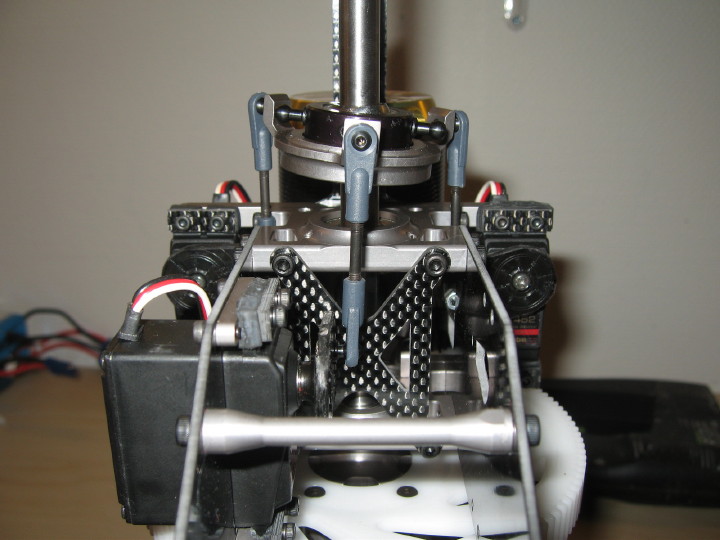

Servoarmene kom ikke 100% i lodd, men de ser ut til å skrå like mye alle tre så dette blir bra. Ett knepp på to av servoene var nok til å få level swash. På topp stikke måtte jeg ha ett knepp på en servo, og bunn stikke ingen knepp. Swash ligger plant og fint langs hele vandringen.

[arhennie]

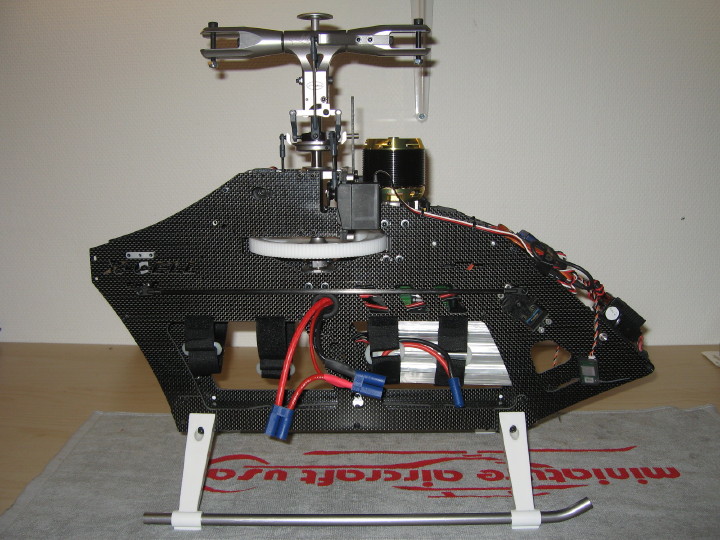

Så er det bare å skru på hodet og fortsette med v-bar oppsettet.

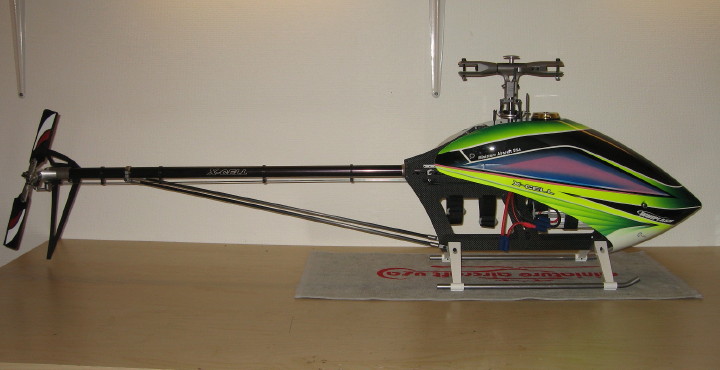

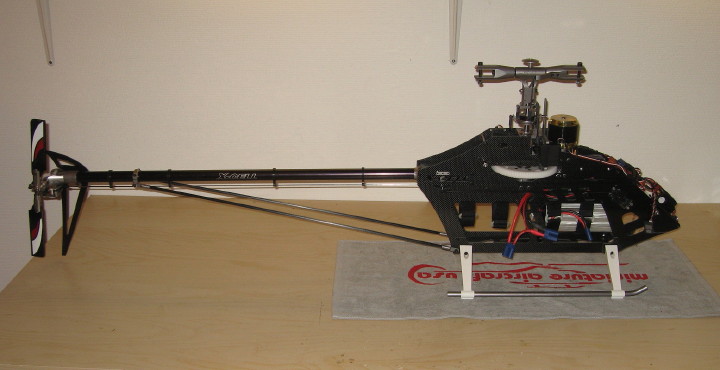

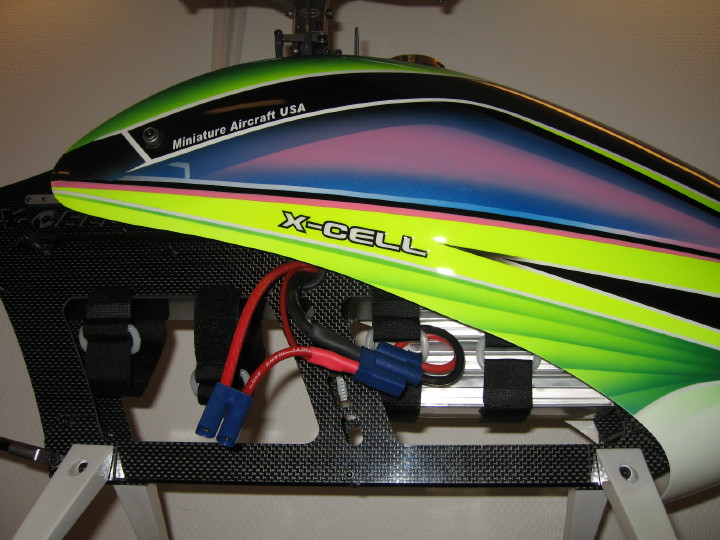

Men først måtte jeg sette på halen og canopyen for å se åssen dette ble seende ut.
