Skalamodell av Agusta 109 med hjemmelaga mekanikk og rotorsystem.

[tahustvedt]

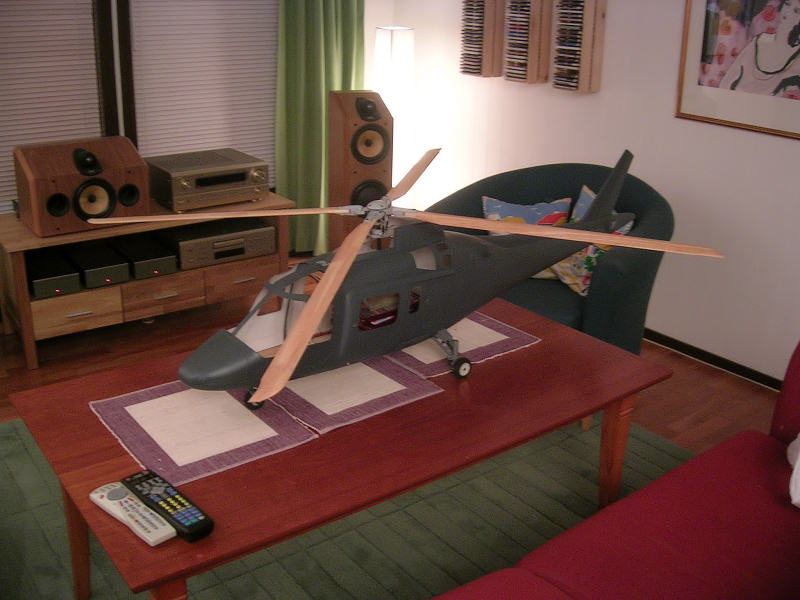

Jeg bestilte skroget fra http://stores.ebay.com/sylvian1975 for litt siden og i dag kom det i posten. Skroget er overraskende fint, men noen av løsningene er rare. Understellet for eksempel monteres ved hjelp av trylling hvis man skal tolke bildene i den kinesiske instruksjonsboken rett. Jeg modda litt for å gjøre understellet avtagbart i tilfelle reparasjoner. Hele nesepartiet med cockpit er avtagbart for å komme til innsiden. Det gjør det også mulig å transportere den i MR2en min. Hittil har jeg montert alt treverket innvendig i kroppen og prøvemontert understellet. Neste trinn er å måle og tegne mekanikken.

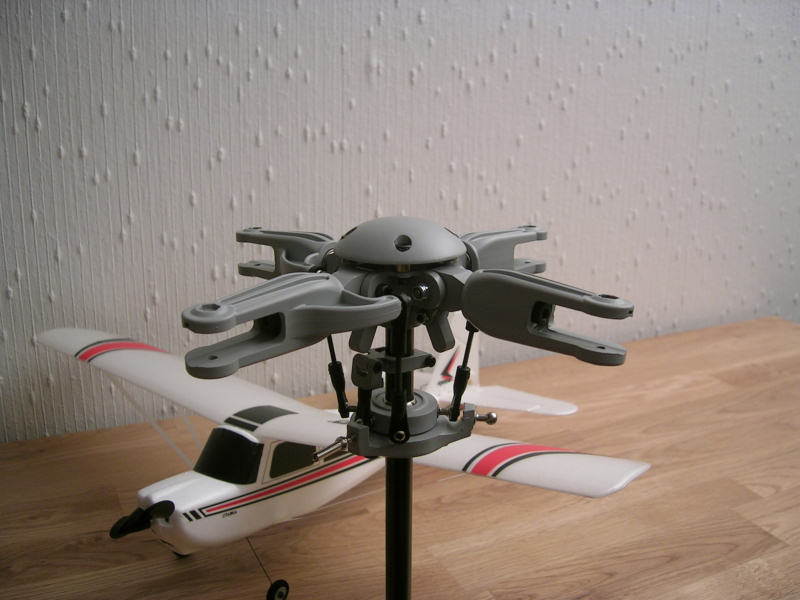

Jeg er stort sett ferdig med hovedrotoren. Det gjenstår finish og rotplater på eike bladene, mens huben er ferdig. Jeg har ikke begynt på halerotoren enda, men tror jeg kommer til å bruke deler fra enten Eco eller Swift, med litt modifikasjoner for å forbedre illusjonen av skala. Det er snakk om ganske lavt turtall her, 6-7000 rpm, så selv Eco-deler vil fungere tilfredstillende. Halerotorbladene skal jeg frese i eik.

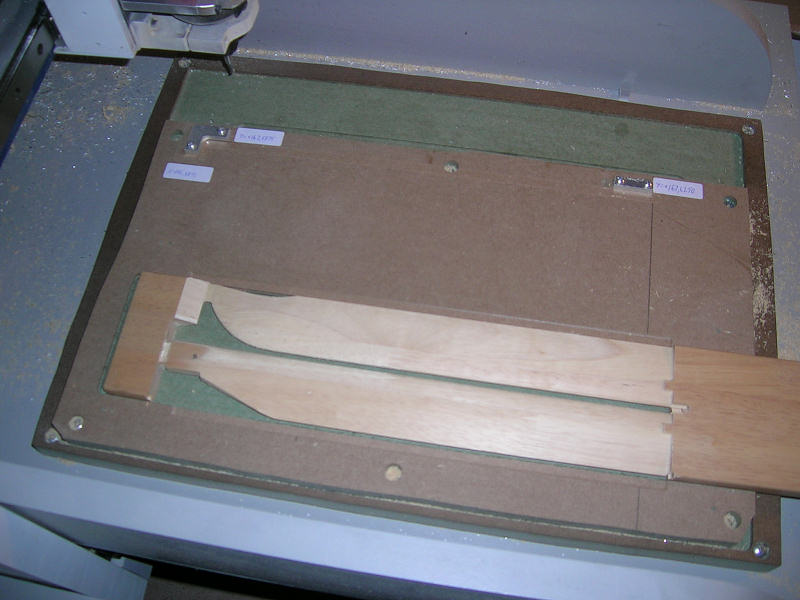

Hovedrotorbladene er frest ut i eik med semisymmetrisk profil som blir tynnere utover mot tippen og med 3° vridning fra rot til tipp. Jeg planlegger å snurre på 1000-1100 rpm.

Et av bildene viser noen skalariktige bladholdere. Jeg tror ikke jeg gidder å lage de for det vil ta tre-fire timer å frese hver av de. Jeg kan alltids lage de senere. Kanskje på tide å prøve støping. Hehe.

[tahustvedt]

Nå har jeg fått delene jeg trenger. Jeg vil gjøre ferdig skrogstrukturen denne helga og kanskje lage hovedgirboksen.

[Mademan]

Denne så tøff ut! Lykke til!

Keep the pictures comming

[Psyko-lefse]

Planer om å lakke den i Lufttransport's livery?
Følger spent med

[tahustvedt]

Jeg skal fly den i grønne farger først og så kanskje lakke den i et finere kamo-mønster eller en sivil farge. Den Lufttransport flyr med er en nyere utgave av Agusta med lengre nese, forskjellig halefinner og motordeksel, og anderledes understell. Ikke at det gjør all verdens da. Jeg er ikke så veldig skalaperfeksjonist.

[tahustvedt]

Hovedgirkassa er ferdigfrest og gjenget. Den er veldig kompakt og stiv.

Styrehjulene og strammehjulet til halereima monteres i skroget for å gjøre ut- og innmontering av girkassa enklere.

Senere i dag skal jeg frese ut rammeverket som den skal festes til inni skroget.

[jakobsen]

Reodor F

Må bare få si at dette ser utrolig bra ut. Regner med at det blir en god følelse når du tar av med denne fuglen, og slik jeg forstår det så har du laget det meste selv. Stå på dette blir bra.
Har du noen linker som man kan studere en slik fres du bruker. Artig å se litt hvordan det fungerer.

[tahustvedt]

Her er tråden hvor jeg bygger fresen min. Den går først gjennom forskjellige konsepter i CAD-form før jeg begynner å bygge en endelig modell: http://www.modellflynytt.no/showthread.php?t=16556

[tahustvedt]

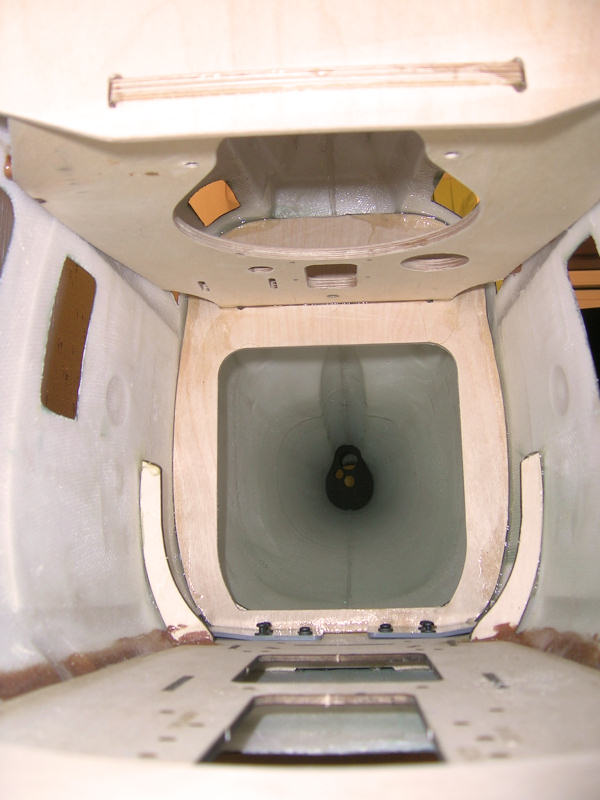

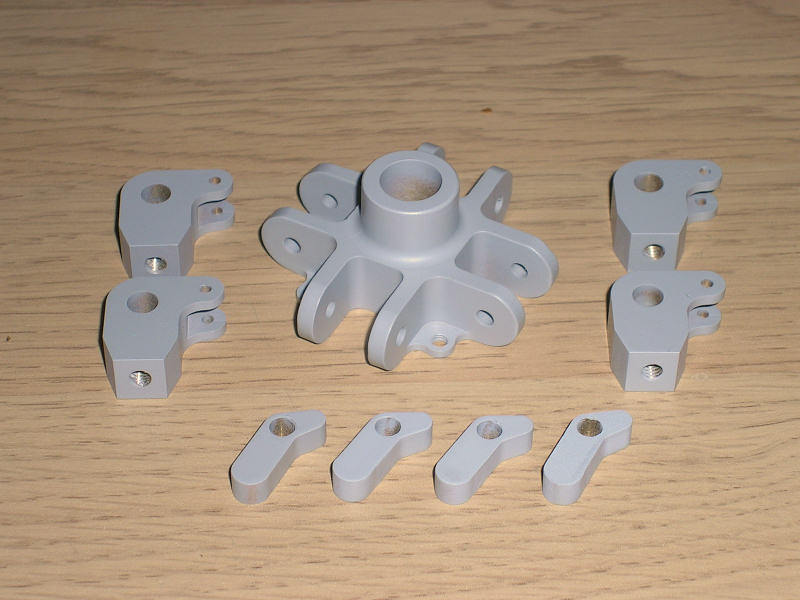

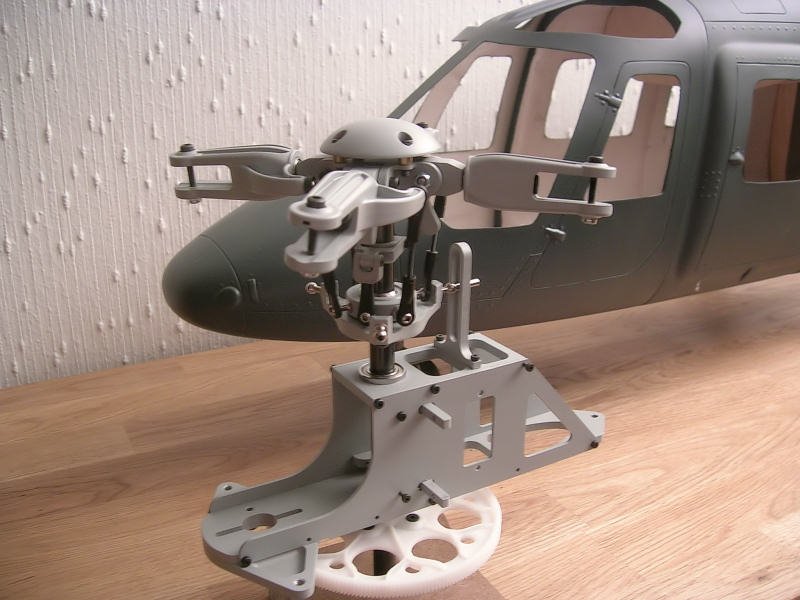

Da er både strukturen i kabinen og girboksen så godt som ferdige. Jeg vil lakke aludelene i morra. I bildene ser ting skjevt ut men det er bare perspektivet som lurer.

[pkasnes]

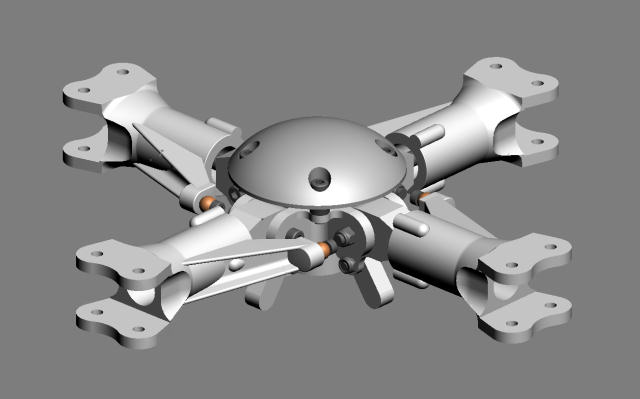

Har du fått støpt det 4-blads rotorhode etter egne 3d tegninger, eller er det noe du har kjøpt ferdig.

Morsomt å se ideene dine komme til liv.

[tahustvedt]

Jeg har ikke støpt noe. Jeg har frest delene i aluminium fra egne tegninger.

[pkasnes]

Nå har jeg fått delene jeg trenger. Jeg vil gjøre ferdig skrogstrukturen denne helga og kanskje lage hovedgirboksen.

Så denne er frest i aluminium?

Imponerende. Hvordan får du frest et 3d objekt? Frest fra 2 sider?

[tahustvedt]

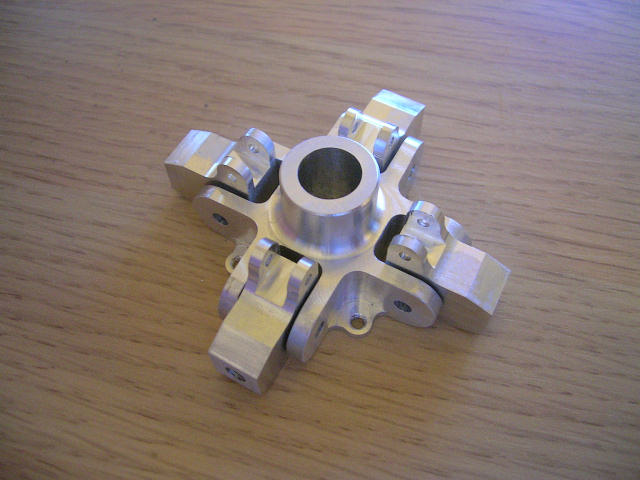

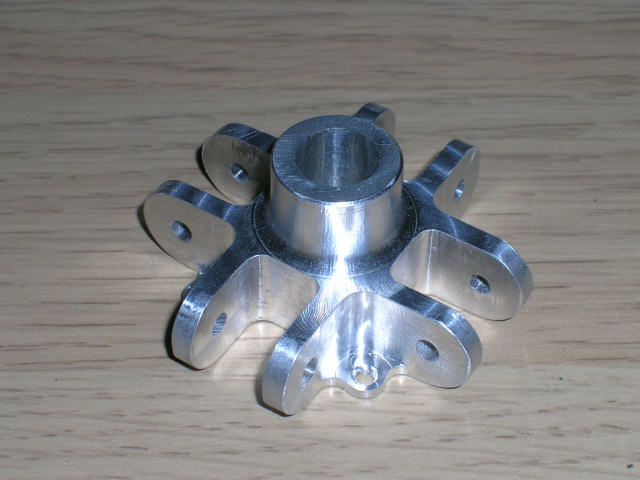

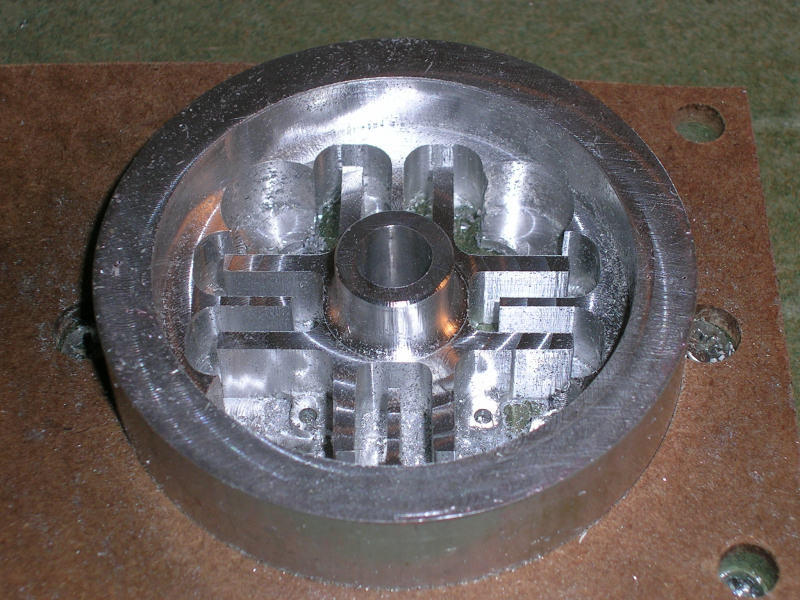

Selve hubben er først frest fra bunnen og deretter frest fra alle fire sidene i en jigg.

[tahustvedt]

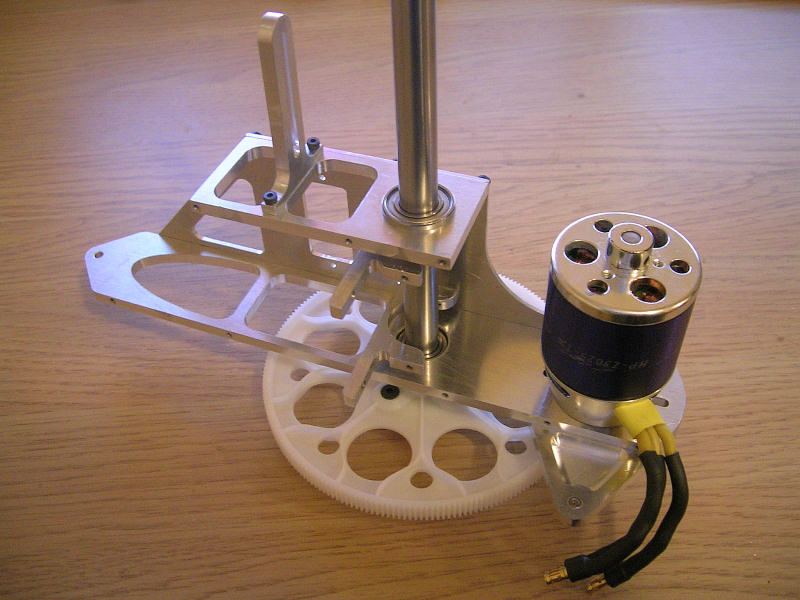

Såmm ser mekanikken ut. Jeg mangler noen skruer og en maststopper, men det er bagateller. Det neste på listen er halegirboks og halerotordeler.
