Hjemmelaget CNC-router

[tahustvedt]

Blir finere kutt og ingen støv i lufta.

[tahustvedt]

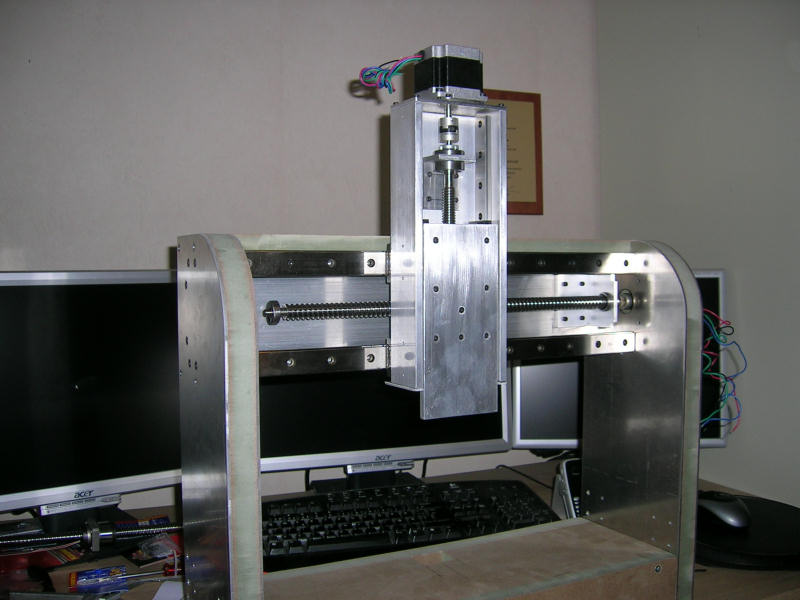

Sånn ser den ut nå.

Jeg får en feilmelding og trojan-varsel når jeg prøver å nå cnczone. Hva skjer?

[Ullteppet]

Cnc

Tja.. Da var det gjort......
Er blitt bitt av cnc basillen etter å ha lest tråden her. Så da ble det bestilt 4 Hiwin HGW 20 blokker til å begynne med. Bestiller noen skinner nå økonomien tillater det. Koster litt penger dette.....
Digg maskin du bygger Taustvedt.
Er skinner og blokker standarisert? kan man bruke en iko skinne med en Hiwin blokk? eller passer det ikke sammen ?
Ny i gamet ... stiller mange spørsmål

[tahustvedt]

Nei, det tviler jeg sterkt på. Man må nok finne skinner for samme fabrikant og type. Det kan være vanskelig å matche deler på Ebay, men mange deler og størrelser går igjen og igjen.

[Seiler`n]

Står det noe styrke på disse steppmotorene ?
Har tilgang på steppmotorer i bøtter og span, men ikke sikkert dem er sterke nok....

Hvor mange stepp pr omdreining ?
Hvor sterk må dem være ?

[Ullteppet]

Nei, det tviler jeg sterkt på. Man må nok finne skinner for samme fabrikant og type. Det kan være vanskelig å matche deler på Ebay, men mange deler og størrelser går igjen og igjen.

Da tror jeg at jeg holder meg til Hiwin sine skinner og utstyr til alt sammen.

[Riven]

Står det noe styrke på disse steppmotorene ?
Har tilgang på steppmotorer i bøtter og span, men ikke sikkert dem er sterke nok....

Hvor mange stepp pr omdreining ?
Hvor sterk må dem være ?

Steppmotorene som brukes, er som oftest med 200 stepp/omd.
Styrekortet kan stilles inn på halv- kvart eller åttendels stepp per omdreining.
Jeg bruker motorer på 1.2Nm og de fungerer fint på min maskin.
Ta en titt på tråden min, så får du svar på noen spørsmål
http://www.modellflynytt.no/showthread.php?t=6973

[tahustvedt]

Riven, har du fått de små skinnene?

[tahustvedt]

Står det noe styrke på disse steppmotorene ?
Har tilgang på steppmotorer i bøtter og span, men ikke sikkert dem er sterke nok....

Hvor mange stepp pr omdreining ?
Hvor sterk må dem være ?

Mine er 200 step/omdreining. To av motorene er 1 Nm holdemoment mens den som skal på X-aksen er på 1,23 Nm. Jeg regner med de verdiene er ved 2,8 A.

[tahustvedt]

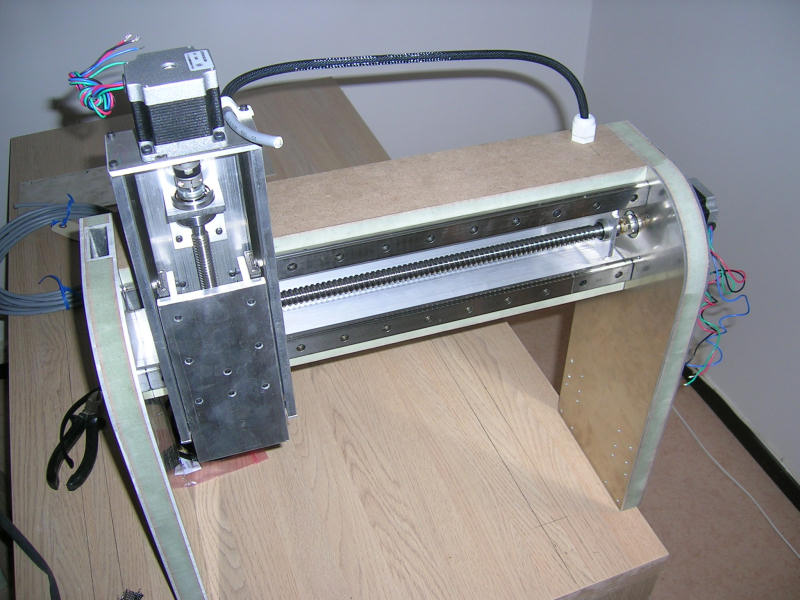

Prøvelegger kabelen. Jeg skal skjære sporene i bordet snart. Strømkontakten (sånn: http://www.elfa.se/elfa-bin/dyndok.p...59.htm&lang=no) for spindelen havner ved siden av gjennomføringen.

[Riven]

Riven, har du fått de små skinnene?

Nix ! Ikke no godsaker i postkassa ennå.
Håper de dukker opp neste uke.

Jeg sitter nå og tegner nye utkast til ramme for X aksen.
Har planer om å bygge den utelukkende av aluminiumsprofiler.

http://www.aluflex.no/

Jeg har en del liggende, men mangler bordplate. Regner med at profilert plate
dessverre koster mer en mdf.

[tahustvedt]

Det blir bra. Omtrent som 8020 som de kaller det i USA?

Har du to limit-brytere pluss home-bryter på hver akse på din maskin? Nå har jeg kun en home/limit-bryter på ene enden av hver akse. Jeg lurer på om jeg skal drite i å montere flere brytere, men er redd for at den skal kræsje om den hopper noen stepp en gang og komme ut at justering i forhod til softlimiten for eksempel.

[Riven]

Det blir bra. Omtrent som 8020 som de kaller det i USA?

Har du to limit-brytere pluss home-bryter på hver akse på din maskin? Nå har jeg kun en home/limit-bryter på ene enden av hver akse. Jeg lurer på om jeg skal drite i å montere flere brytere, men er redd for at den skal kræsje om den hopper noen stepp en gang og komme ut at justering i forhod til softlimiten for eksempel.

Jeg har 2 stk home/limit på hver akse, jeg vil anbefale å montere brytere på hver ende. Det er en ekstra sikkerhet å ha brytere i tillegg til software endestopp.

Home funksjonen (kjøre til nullpunk) har ingen hensikt vist ikke bryterne er veldig nøyaktig. Man må test kjøre til nullpunkt med måleur, for å se at de repeterer.
Fordelen er at man kan kjøre tilbake til nullpunkt vist man mister stepp.

Man må også bruke offset (fixtur og verktøy osv)for å programmere med maskin nullpunk. (legges inn i postprosessor)

Jeg setter som regel nullpunkt nede i venstre hjørne på arbeidsstykket når jeg bruker Vcarve Pro, og kjører dermed fresen forsiktig ned, til nedre venstre hjørne av arbeidstykket og nuller ut i X-Y og Z.

Det er mange som bruker en liten aluminiumsplate (f.eks 5mm tykk), som er koblet til Z nullpunksbrytern, for å sette nullpunkt på toppen av arbeidstykket.
Man legger platen oppå arbeidstykket og jogger Z aksen ned til fresen berører platen og Z nullpunkt blir satt nøyaktig. (man trekker fra platens tykkelse, i ett eget oppsett i Mach3)


Med forbehold om feil

[tahustvedt]

Ok, skjønner.

Når jeg har valgt at maskinen skal gå "home", hvor mye kan jeg forvente at maskinen beveger seg etter at den har truffet home-bryteren? Bråstopper den eller går den et par mm forbi?

[Riven]

Ok, skjønner.

Når jeg har valgt at maskinen skal gå "home", hvor mye kan jeg forvente at maskinen beveger seg etter at den har truffet home-bryteren? Bråstopper den eller går den et par mm forbi?

Du kan sette opp i Mach3, at aksene skal returnere et vist antall stepp, etter
de treffer home bryterne.

Vist du treffer bryterne under normal kjøring, vil maskinen stoppe, og du må
kjøre i fra manuelt. (aksene vil ikke "nulles")

Jeg har flere ganger opplevd å miste stepp pga. "lugging" på aksene. Det høres ganske tydelig under kjøring.
Mach3 oppdager ikke at dette skjer, programmet bare pumper ut step/dir signaler, og får ikke noen tilbakemelding fra motorene.
Mister du 200 stepp og stigningen på skruen er 5mm, så er posisjonen på aksen 5mm feil. (styrekortet innstilt på helstepp)
Da er det fint å kunne "home" aksene og vite avstanden ned til arbeidstykket nøyaktig.
