Hjemmelaget CNC-router

[tahustvedt]

Jeg har ingen tegninger som er brukbare sånn sett. Det er best å lage tegninger selv for de delene man får tak i da det er forskjeller i feste dimensjoner for de forskjellige skinnene og skruene.

[tahustvedt]

I dag har jeg justert vinkelen på spindelen. Nå planer den helt peise rett! Jeg planslipte en bit aluminium og den ble helt glatt.

[tahustvedt]

Jeg lagde denne støvskoen. Det tar sekunder å sette den på og ta den av, og den sitter godt fast når den er på. Det er to gummiklaffer på baksiden som lar verktøyet passere når den går på/av. Jeg ville ha muligheten til å bytte verktøy enkelt.

Video (ja, til og med det har jeg video av ):

https://www.enrarot.net/videos/cnc/cnc01.wmv

[MaxMekker]

Hva er arbeidsområde på benken din?
Og hvor lange skinner bruker du?
Ser for meg 4stk 1m, 2stk 600 og 2 stk 200mm.
Da burde jeg oppnå ca 800x500 som arbeidsområde.

Har ikke kommet lenger enn planlegging stadiet enda.
Motorer så har jeg sett på:

57STH76 1,85Nm (1stk)
60STH88 3,10Nm (2stk)
Og ett kontroller kort fra www.bergan.se

Burde fungere det

[tahustvedt]

Jeg har 460x330x100 mm arbeidsområde. Skinnene mine er 630, 470 og 250 mm. Kuleskruen under bordet er utnyttet til maks i lengde og trallene på skinnene er spredt ut så mye som det går for å spre belastningen og utnytte lengden på skinnene maks. Det samme gjelder Y-aksen. På Z har jeg litt for lang skrue men skinnene er utnyttet maks og har så stor spredning på trallene som mulig ved 100 mm vandring. Jeg hadde tenkt meg 500x300x100 men måtte bruke det jeg fikk tak i av deler og oppnådde et bra kompromiss.

[MaxMekker]

Har du gir fra motor til skruer?

Blir vel å bygge ramme og slikt i ramleminium, liker ikke treværk da jeg ikke kan sveise dritten hvis jeg kapper feil

[tahustvedt]

Alle mine skruer er direktedrevet. Skruen på X-aksen har 10 mm stigning og der tror jeg kanskje en 57STH76 kunne gitt bedre kontroll enn den jeg har nå men foreløpig er det ingen problemer. Y og Z har 5 mm stigning.

[MaxMekker]

bergan.se var ikke veldig lysten på å selge produkter til Norge

Men har funnet en annen plass i UK men har ikke kjennskap til den plassen.

Blir vel dette kitet som blir bestilt regner jeg med, må bare vente på lønning

[Ullteppet]

Prisene på motorene var ganske bra!!
FL60STH86STH til ca kr 200,- pr stk
Tror dette er stedet for en god handel

[tahustvedt]

Men vil FL60STH86STH fungere bra med 24V eller vil den trenge høyere spenning for å få god hastighet?

[Flight911]

Hei
Jeg holder på å bygge en fresebenk som for det meste skal brukes til å frese i treverk. Jeg er nesten ferdig med selve benken og har fått elektronikken i hus. Jeg kjøpte et sett fra Keling Inc. ( http://www.kelinginc.net/ThreeXCNCPackage2.html ) Settet inneholder 3 motorer ( http://www.kelinginc.net/KL23H2100-30-4B.pdf ) et C10 - Bidirectional Breakout Board fra CNC4PC ( http://www.cnc4pc.com/Store/osc/prod...products_id=45 ) og 3 drivere ( http://www.kelinginc.net/KL-4030.pdf ) og en 24V vifte. Det var egentlig med en 24V 8,5A strømforsyning, men denne trakk vi ut siden de har 110V "over there". 6V strømforsyningen som fulgte med kastet jeg i bosset av samme grunn. Jeg har en 6V som jeg kjøpte på Biltema ( http://www.biltema.no/products/produ...&iItemId=92962 ). Den skulle jeg tro duger. Det er 24V forsyningen jeg sliter med. Jeg har en 24v eleminator med 1,9A som jeg tenkte jeg kunne bruke til testing på skrivebordet, men motoren vil ikke gå (har bare koblet til en motor, for jeg rekner med at 1,9A er for lite til å drive alle) Jeg leste tidligere i denne tråden at tahustvedt hadde problemer med å få motorene til å gå. Jeg har prøvd å sette opp pinnene slik som ble foreslått i den forbindelse, men nei. Er problemet rett og slett for lite strøm (A)??

Det ble kanskje mye gnål på en gang dette, men om noen har et vetigt svar så er jeg takknemmelig.

Hilsen Terje (snart en av gutta)

[Aviator]

Spindelfeste

Jeg fikk spindelfestet fra k2cnc.com i dag, men det var ikke spesielt imponerende. Det var stygt fresearbeid og diameteren på festet var 43,2 mm, ikke 43,8 som det skulle være. Jeg måtte file det større for å få motoren til å passe. For noe dritt! Jeg kan bruke det, men jeg er ikke imponert. Kanskje jeg bare skal frese et nytt feste selv.

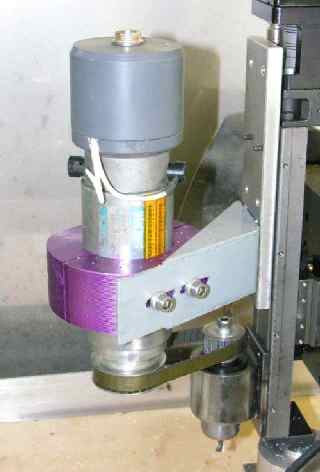

Tru om denne ideen kan være noe...? Skulle bli litt stivere vil eg tru..

http://www.cncathome.com/spindles.html

Kommer over mye rart når eg leter etter en bra dreiebenk....

[tahustvedt]

Hei
Jeg holder på å bygge en fresebenk som for det meste skal brukes til å frese i treverk. Jeg er nesten ferdig med selve benken og har fått elektronikken i hus. Jeg kjøpte et sett fra Keling Inc. ( http://www.kelinginc.net/ThreeXCNCPackage2.html ) Settet inneholder 3 motorer ( http://www.kelinginc.net/KL23H2100-30-4B.pdf ) et C10 - Bidirectional Breakout Board fra CNC4PC ( http://www.cnc4pc.com/Store/osc/prod...products_id=45 ) og 3 drivere ( http://www.kelinginc.net/KL-4030.pdf ) og en 24V vifte. Det var egentlig med en 24V 8,5A strømforsyning, men denne trakk vi ut siden de har 110V "over there". 6V strømforsyningen som fulgte med kastet jeg i bosset av samme grunn. Jeg har en 6V som jeg kjøpte på Biltema ( http://www.biltema.no/products/produ...&iItemId=92962 ). Den skulle jeg tro duger. Det er 24V forsyningen jeg sliter med. Jeg har en 24v eleminator med 1,9A som jeg tenkte jeg kunne bruke til testing på skrivebordet, men motoren vil ikke gå (har bare koblet til en motor, for jeg rekner med at 1,9A er for lite til å drive alle) Jeg leste tidligere i denne tråden at tahustvedt hadde problemer med å få motorene til å gå. Jeg har prøvd å sette opp pinnene slik som ble foreslått i den forbindelse, men nei. Er problemet rett og slett for lite strøm (A)??

Det ble kanskje mye gnål på en gang dette, men om noen har et vetigt svar så er jeg takknemmelig.

Hilsen Terje (snart en av gutta)

Du kan jo prøve å måle spenningen ut fra strømforsyningen og se om den klarer å holde 24 V eller om den faller ned til under minimumet som kontrolleren må ha.

Jeg har en 24 V 150 W strømforsyning fra Elfa: http://www.elfa.se/elfa-bin/dyndok.p...13.htm&lang=no

[Flight911]

Jeg har målt spenningen og den er 23,5V som skal være helt OK.

Jeg ser på spec'en for motoren ( http://www.kelinginc.net/KL23H2100-30-4B.pdf ). Den sier 3A pr. fase og 2 faser, men den skal bare ha 3,6V.
Driveren skal ha 24-40V og 0,9-3A
Breakout boardet skal ha 5V

Jeg blir litt frvirret av slikt.

Motoren skal ha lav volt og høy ampere, og driveren skal ha høy volt og lav ampere !!? Derrfor må jeg ha en strømforsyning med høy volt og høy ampere??

Er det noen som kan forklare hvordan dette fungerer, eller har en link til et sted der det er forklart?
Jeg er ingen elektriker, som dere sikkert skjønner.

Terje

[Flight911]

Du kan jo prøve å måle spenningen ut fra strømforsyningen og se om den klarer å holde 24 V eller om den faller ned til under minimumet som kontrolleren må ha.

Jeg har en 24 V 150 W strømforsyning fra Elfa: http://www.elfa.se/elfa-bin/dyndok.p...13.htm&lang=no

Ut fra de data som jeg ga i min først post, tror du at det er nok med samme strømforsyning som du har eller bør jeg gå opp et hakk til denne: http://www.elfa.se/pdf/69/06926232.pdf ? Den strømforsyningen som egentlig skulle følge min pakke fra Keling var på 8,3A.

Terje
