Hjemmelaget CNC-router

[tahustvedt]

Nå har jeg to brytere på hver akse. Presisjonen til home-bryterene får jeg bare prøve ut.

Huset til Z-aksen har jeg levert på maskinverkstedet for å få planet den siden som skal monteres mot trallene til Y-aksen da det er bittelitt tregere bevegelse når den er strammet, og baksiden har en ørliten bue. Noen av delene er lakkert nå og herder så jeg begynner ikke å montere sammen i dag. På onsdag tenker jeg maskinen kommer sammen. Jeg skal begynne å grunne/male bordet i kveld tenker jeg.

[tahustvedt]

Nå er alle maskindelene lakkert og bordet er grunnet. Jeg tenker jeg maler bordet i morra eller i kveld hvis det går an, må lese hva det står på boksen. Jeg måtte grunne kantene på sideplatene også fordi spraylakken bare trakk rett inn i MDF'en. De får ett strøk til med lakk når grunninga er tørr.

Jeg har enda ikke fått pinnefresene jeg bestilte men det dukker nok opp. Spindelfestet burde være her i morra.

[tahustvedt]

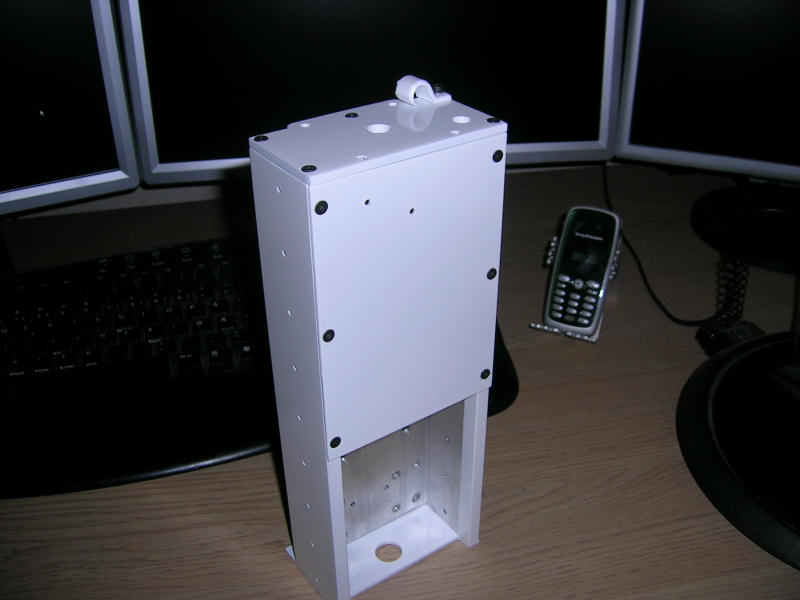

En smakebit. Her er huset til Z-aksen satt sammen. Alle delene er malt så i morra begynner jeg montering.

[tahustvedt]

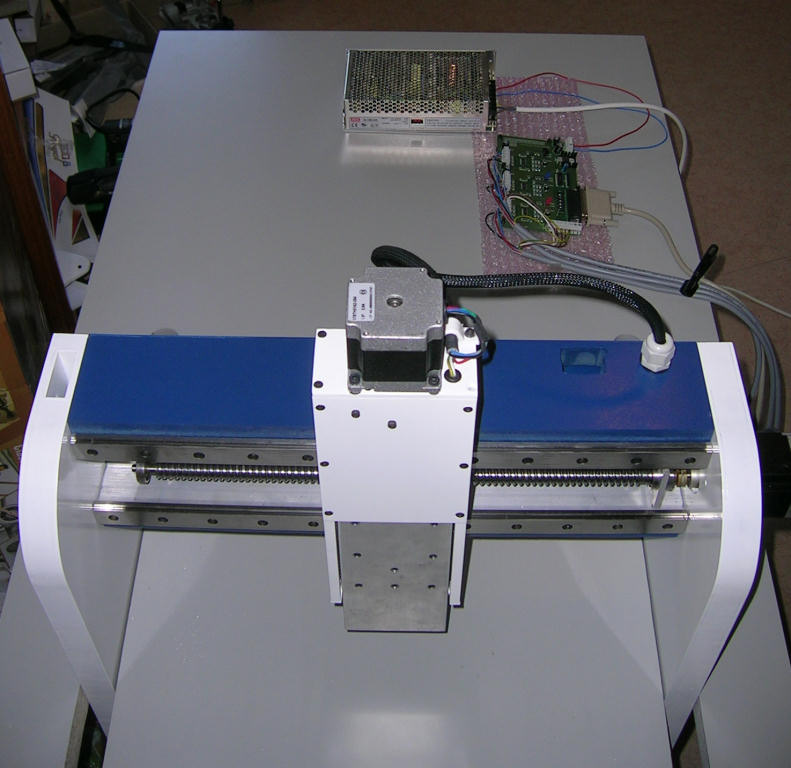

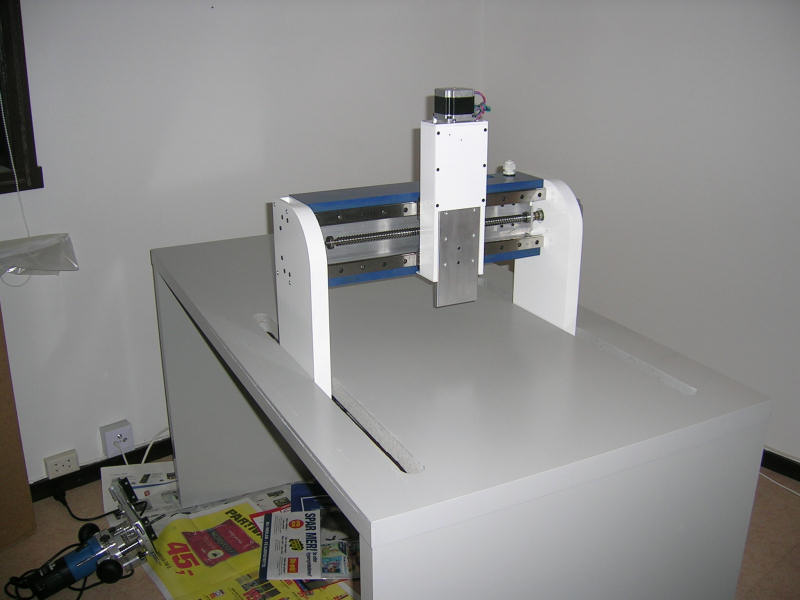

Det begynner å ligne på en CNC-router nå. Litt nakent uten skillevegger og PC da.

[corydoras]

Ser bra ut dette!

Husk å ha videokameratet klar når du tar første turen med den

Mvh
Cory

[tahustvedt]

Ok. Skal legge ut noe kjøring så fort jeg får koblet opp alt og får den i gang.

Vurderer å kjøpe et trådløst lite kamera til maskina etter hvert sånn at jeg kan sitte her ute og følge med på den i et lite vindu på denne PC'en. Planlegging, planlegging.

[tahustvedt]

I kveld har jeg lagt alle kablene og gjort alle tilkoblinger til steppmotorene og bryterne. Myyye jobb! I morra tester jeg.

[tahustvedt]

Jeg fikk pakke fra K2 CNC i dag, men trur du ikke de har sendt meg feil del. Det var et digert spindelfeste i stedet for Kress 43,8 mm festet jeg bestilte. Hurra!

Men jeg får jo kjørt maskina for det da. Hadde ikke tenkt å begynne å frese noe på lang tid.

[tahustvedt]

Jeg har et spørsmål ang kobling av brytere til A3977SLP-kontrollerkortet. Hvor man den andre lederen til home-og limitbryterne? Jeg ser for meg at den skal kobles til +5 V men vil ikke risikere å ødelegge noe. Det følger ikke med noen manual.

Det er bare det som står i veien for å starte opp for første gang. Jeg har dratt maskina helt bort til døråpningen for at kabelen skal nå bort til arbeids-PC'en min.

[corydoras]

HAr samme koprtet og der kjører jeg +5v på alle inngangene, det skal etter min forståelse alle inngangene på paralellporter ha, da det er "operativspenningen" dennne porten bruker.

Du kan velge NC eller NO kontaktsett alt etter ønske, konfigureres bare slik du vil ha det i Mach3, ellers så bør du ta quantum versionen til Artsoft nærmere i øyesyn, denne er foreløpig en beta version, men har endel andre nyttige funksjoner som kan være ok, sånn som path smoothing, som gjør at maskinen kjører mye mere jevnt og som navnet tilsier...smooth.

Denne softwaren er fullt operativ, men som sagt enda i beta version, og kan ha noen bugs.

Sjekk www.machsupport.com for mere info.

Mach 3 lisensen gjelder også for denne versjonen og det er denne v det satses på fra utviklerene nå.

Mvh
Cory

Jeg har et spørsmål ang kobling av brytere til A3977SLP-kontrollerkortet. Hvor man den andre lederen til home-og limitbryterne? Jeg ser for meg at den skal kobles til +5 V men vil ikke risikere å ødelegge noe. Det følger ikke med noen manual.

[tahustvedt]

Takker! Jeg har kobla alle bryterne NO fordi det er aluminiumsramme og jeg ville unngå at de ikke virket om en ledning av en eller annen grunn skulle kortslutte til ramma.

[tahustvedt]

Det funker bortsett fra bryterne. De bryter nå 5 V+ til de respektive home eller limit/Estop (tre separate brytere på home og tre brytere i parallell på Estop) og det er ingen reaksjon. Pinnene er satt opp slik skjemaet sier. Port #1 og pin 11, 12 og 13 på home og 10 på Estop.

[corydoras]

Det funker bortsett fra bryterne. De bryter nå 5 V+ til de respektive home eller limit/Estop (tre separate brytere på home og tre brytere i parallell på Estop) og det er ingen reaksjon. Pinnene er satt opp slik skjemaet sier. Port #1 og pin 11, 12 og 13 på home og 10 på Estop.

Sjekket nettop på maskinen min, og det er visst -5V (0V) jeg bruker på input til limit og e-stop

Sorry at jeg forvirret deg, men trodde selv at det var slik det var, da dette virker mest logisk

Mvh
Cory

[tahustvedt]

Hehe. Ja, jeg fant det ut selv ved å måle. Nå funker alt. Jeg må bare lære meg å bruke Mach 3 nå. Jeg prøvde Quantum men fikk en drøss med feilmeldinger når det starta. skal prøve det igjen når jeg skjønner meg på Mach 3.

[tahustvedt]

Jeg fikk svar fra K2 CNC. Jeg skulle bare beholde det spindelfestet jeg fikk så sender de et nytt for Kress. Kult!
